אלמנט הנדסי-תרמי משולב
מערכת המשלבת בידוד וברזל זיון ואשר מבוצעת תוך כדי עבודת הטפסנות.
בידוד המפגש של שלד בטון בין מרפסת לפנים הדירה נדרש כחובה כיום. טיפול באזור זה בשיטה החדשנית המוצעת כאן חוסך הרבה 'כאב ראש', זמן וכסף.

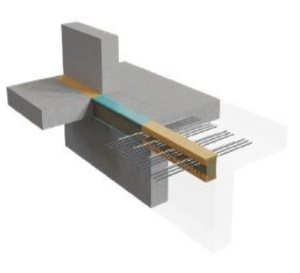

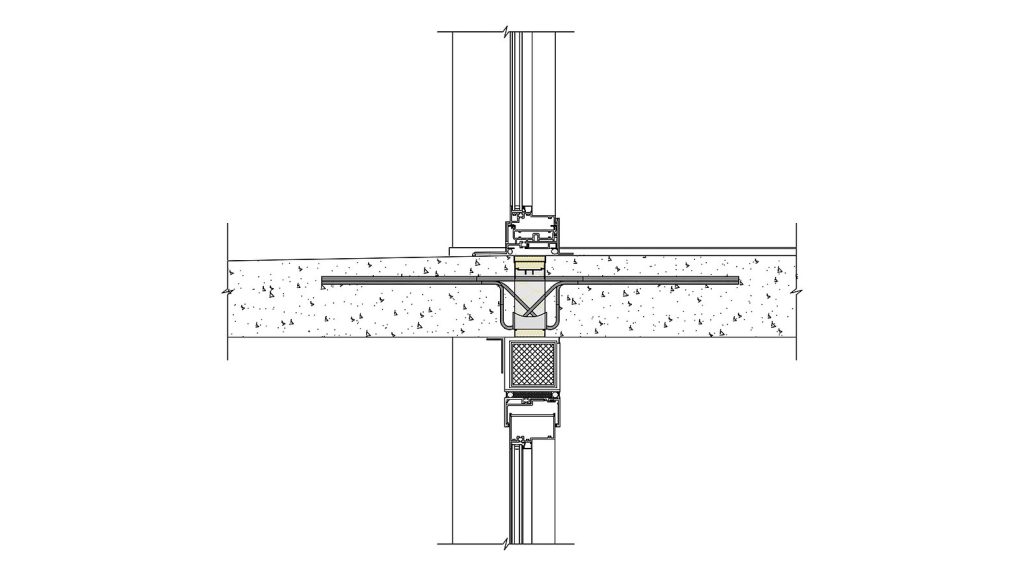

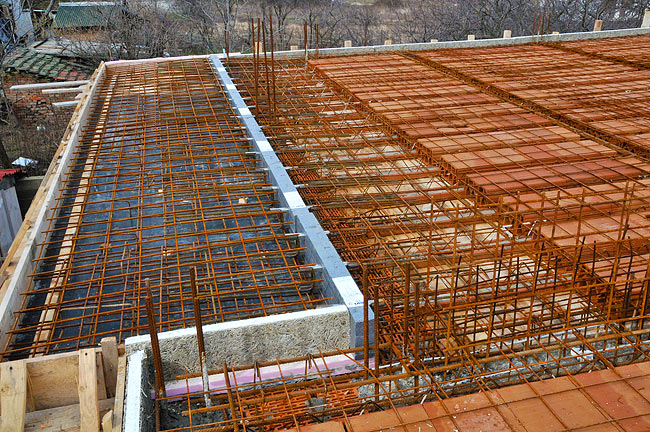

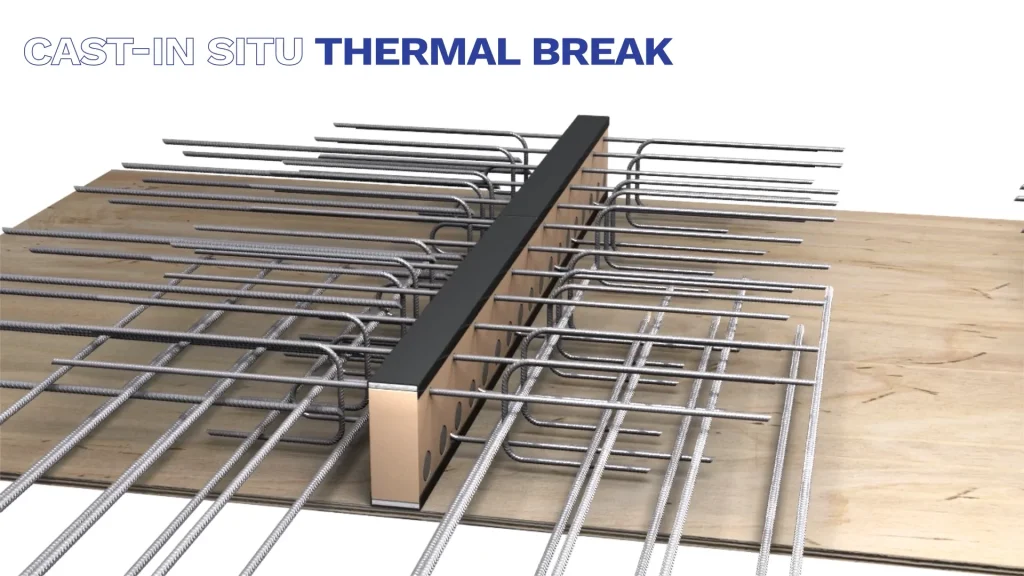

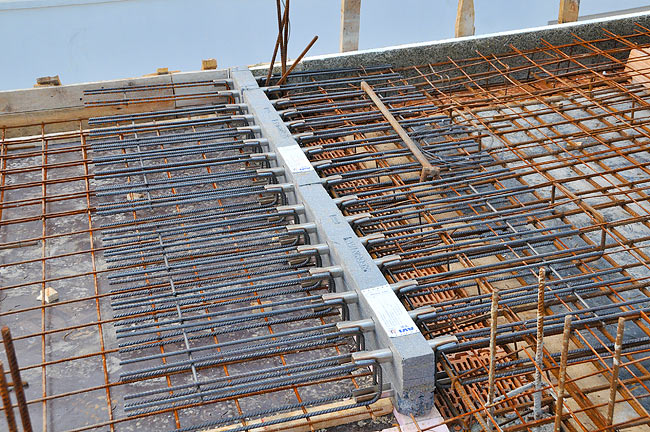

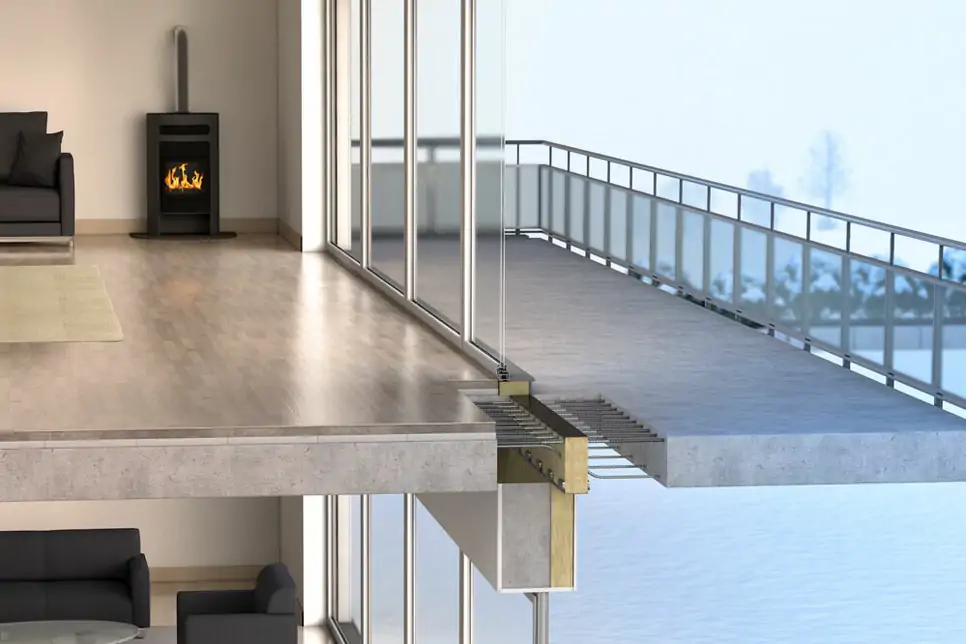

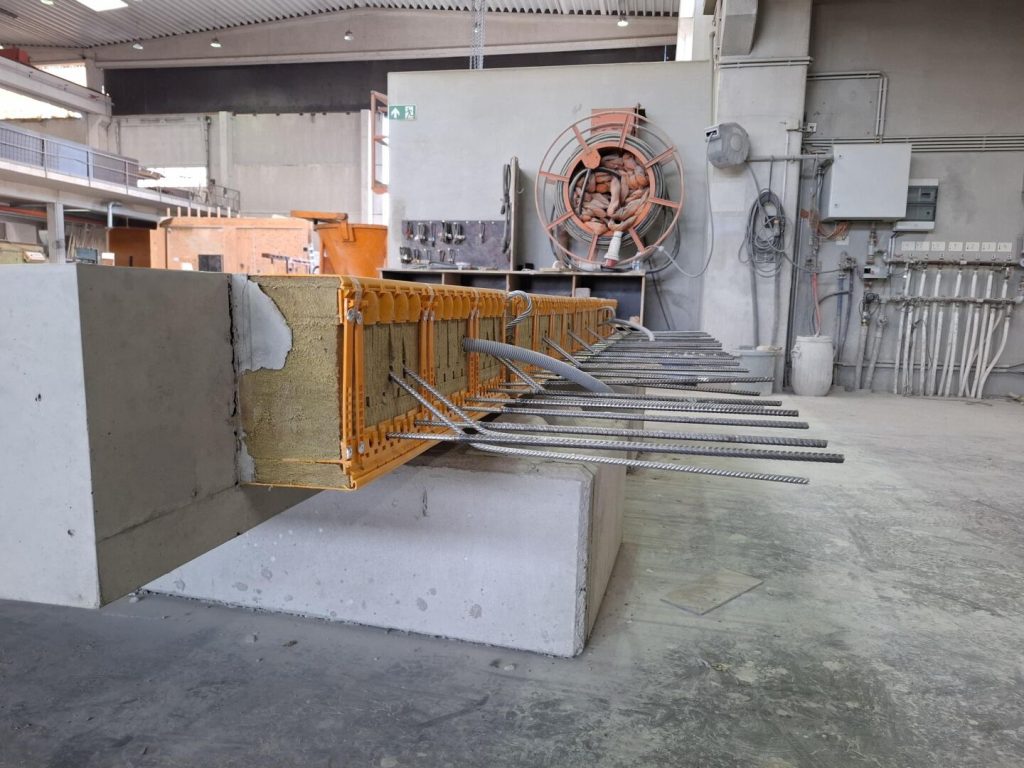

| אזור המפגש בין שלד מבנה למרפסת זיזית (שחשופה לטמפרטורה החיצונית בכל ההיקף שלה) הוא נקודת תורפה תרמית. תקן החובה ת"י 1045 דורש למנוע מעבר תרמי לתוך המבנה אך בו זמנית יש צורך להעביר באזור זה מאמצי כפיפה וגזירה דר האלמנט. המוצר TEBEA של חברת Peikko מפינלנד משלב אלמנט זיון פלדה היוצר חיבור חזק של המרפסת הבולטת מהחזית יחד עם חומר בידוד היוצר נתק תרמי מובנה. האלמנט מגיע מוכן להרכבה בשלב התפסנות ונקשר מצד אחד לברזל הזיון של הרצפה ומצידו השני לזיון של המרפסת הזיזית. לחברה סדרת אלמנטים מסוג זה שמתאימים לכל סוגי השלד והעומסים הנדרשים כך שמהדס המבנה יכול לקבל 'פתרון מדף' בהתאם לצורך. |
בדקנו הרבה מידע. אלה שלושת הדברים החשובים לדעת.
מערכת המשלבת בידוד וברזל זיון ואשר מבוצעת תוך כדי עבודת הטפסנות.
ביצוע זה של הנתק התרמי מאפשר לחסוך זמן עבודה ועלויות לעומת ביצוע בידוד פנימי סביב הפתח (בלוחות בידוד) לאחר שלב השלב.

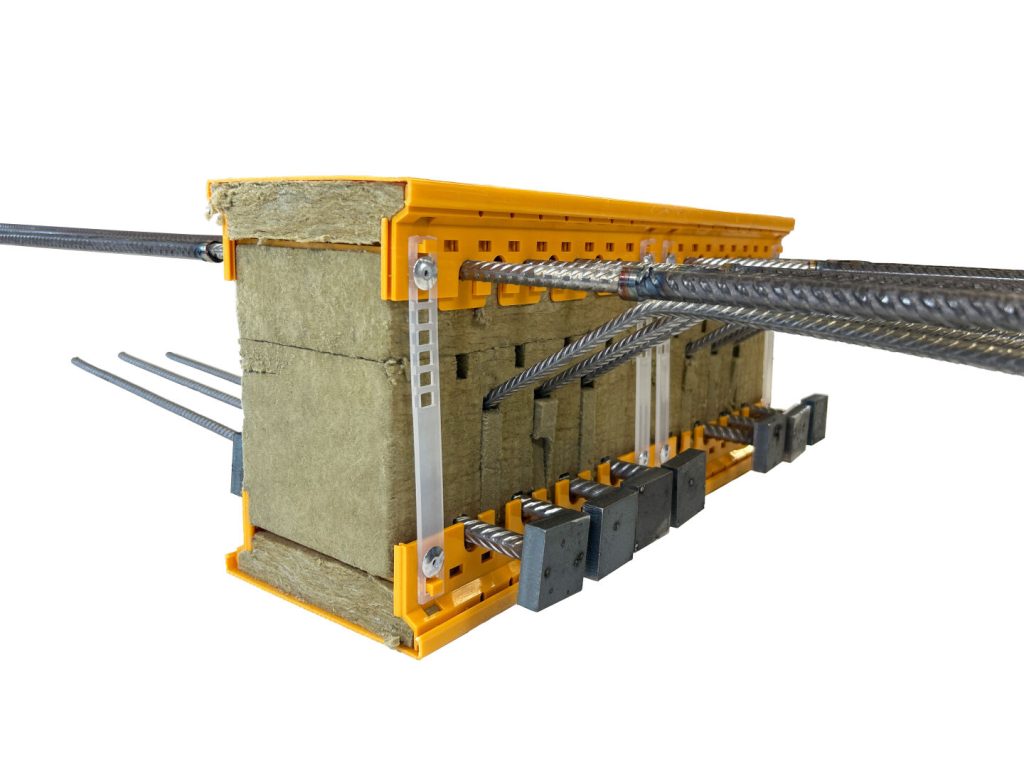

אלמנט הנתק התרמי עשוי צמר סלעים דחוס λ = 0.035 W/mK והוא לרוב בעובי של 120 ממ ולכן מקנה בידוד תרמי ברמה גבוהה מהנדרש בתקן הישראלי.
| הבדלים בין השיטה המסורתית למערכת TEBEA
החדשנות המרכזית של המערכת היא בשילוב בין יכולת נשיאת עומסים גבוהה לבין בידוד תרמי לאזור המרפסת. בכך המערכת נותנת פתרון גם לדרישות מהנדס השלד וגם לדרישות היועץ התרמי תוך צמצום כשלים אופייניים לאזור זה. בטבלה שלהלן מוצגים ההבדלים המרכזיים בין שיטה זו לשיטה המקובלת של מעטפת תרמית שעוטפת את הזיז מהצד הפנימי של המבנה+:
|
| פרמטר | בידוד לאחר גמר שלד | נתק תרמי חדשני בטפסנות |
|---|---|---|
| חומר | לוחות בידוד לרוב מקלקר (פוליסטירן) | צמר סלעים |
| מיקום הבידוד התרמי | עוטף מעל ומתחת החיבור בין הזיז לרצפה קונסטרוקטיבית | נתק תרמי חוצץ בין הזיז לרצפה משולב בטפסנות |
| מועד הביצוע | לאחר גמר יציקות שלד | תוך כדי יציקת השלד |
| חיבור לשלד | בהנחה/הדבקה | משולב ביציקה |
| רמת הבידוד | מינימום | רמה גבוהה מאוד |
| מניעת כשלי בידוד ואיטום | תלוי גורמי ביצוע רבים בשלבי הגמר ולא תורם לאיטום | מבטיח מראש מניעת עיבוי ואינו תלוי במבצעי הגמר |
| זמן עבודה נדרש | ארוך ומעכב עבודת רצף וטייח | קצר מאוד – משולב בעבודת טפסן |
| רכיבי מחיר | חיוב תוספת חומר בידוד הדבקה לשלד ורשת גישור לטיח + עלות עבודה נוספת של טייח. | עלות האלמנט עצמו בלבד |
סוג האלמט עצמו (ויש מספר רב של דגמים) נקבע לפי העומס והתכנון לטכנולוגיית השלד (יצית בטון באתר, יחידה טרומית, שלד פלדה) והחברה מספקת פתרונות אלו בשתי וריאציות: אלמנטים מבוססים על מסבי לחיצה מבטון UHPC וכאלו המבוססים על מסבי פלדה

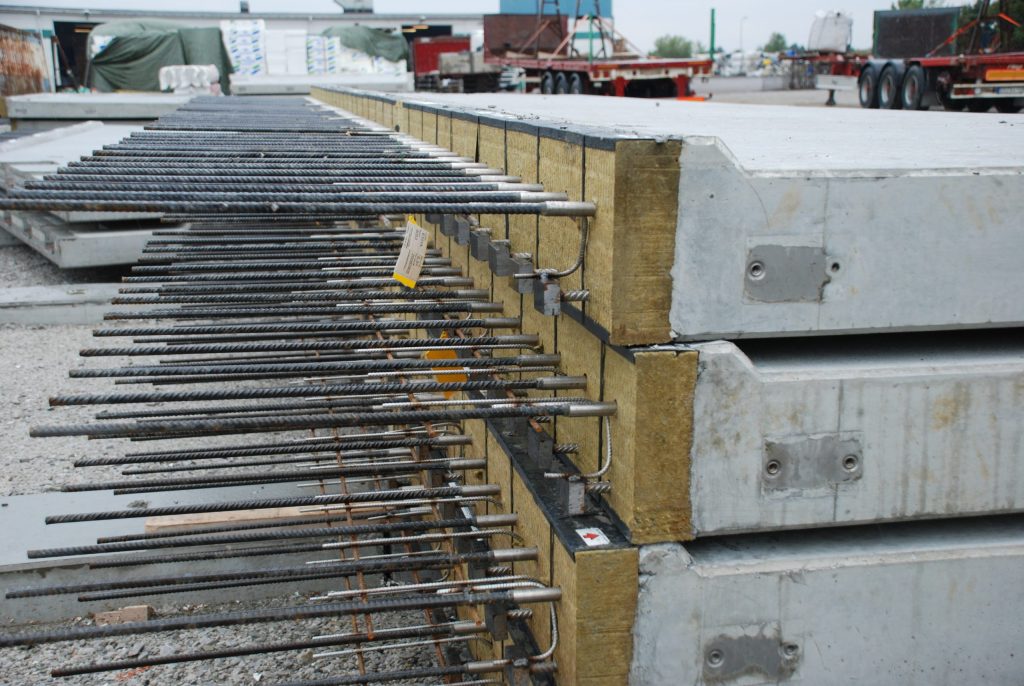

מחברים מתאימים לעבודה בבנייה קונבנציונלית של יציקות באתר אך גם בשילוב עם אלמנטים טרומיים וחצי-טרומיים. כך למשל ניתן להתקין אלמנט מיוחד של נתק בקלות ישירות במהלך יציקת האלמנט הטרומי במפעל ולהביא את המרפסת התרומית מוכנה עם הנתק לחיבור באתר לשלד.
המחברים מתפקדים כרכיבים נושאי עומס המעבירים עומסים סטטיים וחצי-סטטיים בין חלקי המבנה על בסיס מודל מסבך (Strut-and-tie). העברת הכוחות כוללת
חומרי המחבר לא דליקים מכיוון שבידוד הרכיב מורכב מצמר סלעים בסיווג A1 (הגבוה ביותר) לפי תקן EN 13501-האלמנט יכול להוות חלק ממערך מחסומי האש של המבנה שמונעים מאש להתפשט מקומה אחת לאחרת דרך אזור החיבור. אין צורך בהתקנת שכבות הגנה נוספות מפני אש מעל או מתחת למחבר. עמידות אש מובנית: הרכיבים מספקים עמידות אש מובנית של לפחות 60 דקות.
בחלק מדגמי TEBEA מתקבל שיכוך של רעשי נקישה/נגיפה (הנוצרים מהליכה או גרירת חפצים על גבי המרפסת) בשיעור של לפחות 12 דציבלים (dB), מה שמשפר משמעותית את האקוסטיקה במבנה המגורים.
ביטול גשרי הקור במעטפת המבנה מונע מעבר חום בלתי מבוקר, מצמצם את אובדן האנרגיה במבנה ומפחית באופן ישיר את צריכת האנרגיה לחימום ואת פליטת גזי החממה לאורך חיי המבנה
שמירה על בריאות הדיירים ואיכות האוויר (IEQ): הבידוד מונע מירידת טמפרטורת השטח הפנימי מתחת לנקודת העיבוי הקריטית ובכך מונע לחלוטין היווצרות רטיבות ועובש המזיקים לבריאות הדיירים
חברת Peikko מחזיקה בהסמכה רשמית למערכת ניהול סביבתי ISO 14001 המאושרת על ידי גוף ההסמכה הבינלאומי DNV
EPD - למוצרי החברה יש הצהרות EPD המפרטות את ההשפעה הסביבתית של המוצר לאורך מחזור חייו
פוטנציאל ניקוד לבנייה ירוקה
פרויקט העושה שימוש במוצר, יכול לזכות בניקוד בנייה ירוקה (במסגרת ת"י 5281), הטבלה להלן מציגה את פוטנציאל הניקוד האפשרי על סמך המידע שהועבר לידנו:
פרויקט העושה שימוש במוצר יכול לזכות בניקוד בנייה ירוקה במסגרת ת"י 5281. הטבלה מציגה את פוטנציאל הניקוד על סמך המידע שהועבר לידינו.
| סעיף | שם הסעיף | מהות | ניקוד | אישור | הערות |
|---|---|---|---|---|---|
| 4.1 | חומרים ומוצרים שפגיעתם בסביבה פחותה | המוצר מחזיק באישור מסוג C2C | 1/15 מוצרים המעניקים יחד עד 3 נק' | C2C | |
| 4.5 | ניתוח מחזור חיים | דוח EPD לפי 14025 | 1/6 מוצרים המעניקים יחד עד 2 נק'. | דוח EPD למערכת | |
| 5.2 | איכות האוויר בפנים הבניין | תרכובות אורגניות נדיפות – L-VOC | 1/8 מוצרים המעניקים יחד 3 נק' | אישור של GEV לעמידה במגבלת פליטת VOC | אישורים הן לדבק והן לפרופיל |
| 5.7 | איכות אקוסטית | המוצר עומד בתקנים רלוונטיים לשיפור הבידוד האקוסטי ויכול לתרום לבידוד האקוסטי של המבנה | עד 1 נק׳ (לבנייני משרדים) | ראה אישור במאגר הירוק | |
| 9.1 | חדשנות | מערכת חדשה בשוק הישראלי המשלימה את הטיפול בגשרים תרמיים בחלונות המבנה ומשפרת את הביצועים האנרגטיים וקיים המבנה | עד 0.5 נק׳ |
