מערכת קירות מסך מבמבוק
יצרן:
Shellcon מקבוצת אלומיניום קונסטרקשיין
תחום:
חזיתות מבנים וקירות מסך
שימוש עיקרי:
חיפוי חזיתות בקירות מסך למבני משרדים מלונאות ומגורים
הייחוד של המערכת:
מערכת פטנט עולמית, הראשונה מסוגה, המשלבת פרופילי במבוק עם ביצועים גבוהים של חוזק, בידוד והפחתת טביעת פחמן
מערכת קירות מסך כפולה (Double Skin Facade) ראשונה מסוגה (ALC 9900B), מבוססת על פרופילי במבוק מהונדס במקום שלד אלומיניום או פלדה. המערכת משלבת ביצועים גבוהים של בידוד תרמי ואקוסטי, הפחתת טביעת פחמן וחזות ביופילית טבעית של עץ – מהווה פטנט ייחודי ומתאימה לחיפוי מעטפת במבנים תוך השגת מטרות של בנייה ירוקה יותר.
החידוש של המערכת
החידוש המרכזי של מערכת ALC 9900B טמון בשימוש בקורות במבוק מהונדס, המיוצרות מתהליך הדבקה בלחץ גבוה של רצועות במבוק טבעי. שיטה זו מאפשרת השגת פרופילים חזקים וגמישים כאחד – בעלי חוזק לחיצה ומתיחה גבוהים, המתאימים לשימוש מבני במערכת קירות מסך.
היתרון הטכני הזה מאפשר לראשונה תחליף קונסטרוקטיבי לאלומיניום במעטפת המבנה. זאת, תוך שיפור בביצועים מבניים והפחתת טביעת פחמן.
רכיבי מערכת קיר המסך מבמבוק

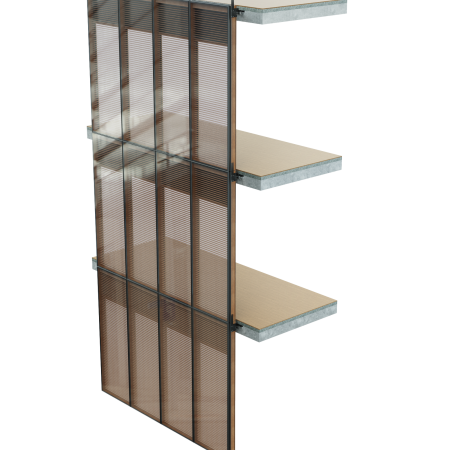

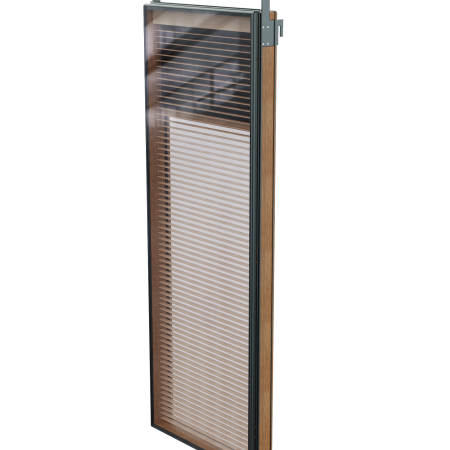

מערכת ALC 9900B מגיעה לאתר כאביזר מוגמר ומוכן להתקנה (בשיטת Unitized) הכוללת ייצור כלל הרכיבים במפעל והתקנה מודולארית בשטח.

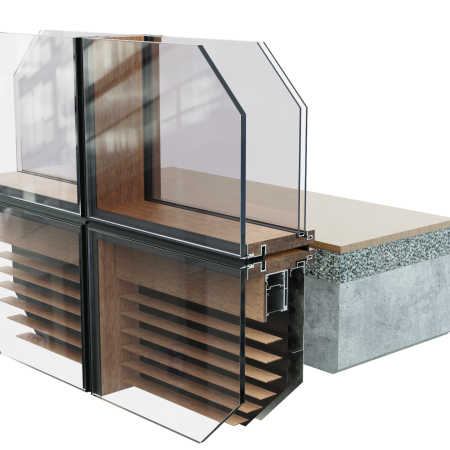

המערכת כוללת את הרכיבים הבאים:
- קיר מסך כפול (Double Skin*).

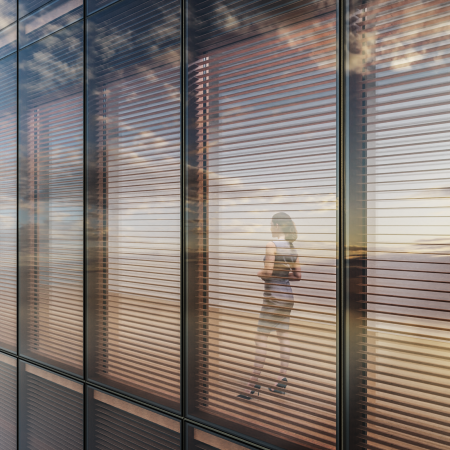

- תריס ונציאני מבמבוק כלוא בין שתי שכבות זכוכית, עם גישה נוחה לתחזוקה.

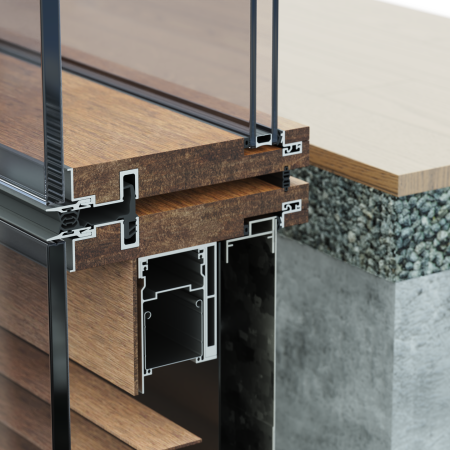

- פרופילים עשויים במבוק מהונדס מלא (Engineered Bamboo*).
- זכוכית חיצונית רבודה (טריפלקס*) וזכוכית פנימית בידודית עם גז ארגון* או זכוכית ואקום.
- קופסת הצללה מבודדת (Spandrel*) עם מחסומי אש בהתאם לדרישות התקן.
*הערה: להסבר מונחים מקצועיים המסומנים בכוכבית (*), ראו את מילון המונחים בסוף הסקירה.
כלל התמונות באדיבות: שלקון – מקבוצת אלומיניום קונסטרקשיין
על החברה – Shellcon מקבוצת אלומיניום קונסטרקשיין
קבוצת אלומיניום קונסטרקשיין, שהוקמה בשנת 1987, היא מהחברות המובילות בישראל ובעולם בתחום תכנון, ייצור ואחזקה של מעטפות מגדלים ומבנים מתקדמים. לקבוצה מתחם תעשייתי במישור אדומים, וכוללת חמישה מפעלי ייצור ישראליים ("כחול-לבן") שבהם מועסקים מעל 600 עובדים בכל שלבי הפיתוח, ההרכבה ובקרת האיכות.
מעבדת Aluminum Construction היא מהמתקדמות מסוגה בעולם, ונחשבת לאחת מתוך שלוש המעבדות המובילות לבדיקת ביצועים של מעטפות מבנים גבוהים.
חברת הבת Shellcon מתמחה בפתרונות מעטפת חדשניים המבוססים על חומרים מרוכבים – כולל גאומטריות מורכבות, פתרונות בידוד תרמי ואקוסטי מתקדמים, ויישומים ייחודיים. בין פיתוחיה הבולטים – מערכת קיר המסך מבמבוק, מערכת פורצת דרך שעומדת במרכז סקירה זו.
שלוש תכונות יחודיות מובילות של מערכת ALC 9900B שמצאנו במסגרת תחקיר SID:
- בידוד תרמי גבוה של חתך הקיר – U=1.1 W/m²K. תכונות בידוד טובות המושגות הודות לשימוש בפרופיל במבוק שהוא חומר גלם בעל מוליכות תרמית נמוכה (ראה תוצאת בדיקה תרמית שבוצעה על ידי מעבדות IFT Rpsenheim). חתך הקיר המשוקלל עומד בדרישות ת״י 1045: U ≤ 1.3
- בידוד אקוסטי מצוין – הנחתה אקוסטית שלdB 51 R=. (ראה אישור אקוסטי של מעבדות IFT Rpsenheim).
- מערכת המפחיתה השפעה סביבתית של קירות מסך במבנה – הודות לשילוב קונסטרוקציית הבמבוק מושג חיסכון של כ 20% בפליטות פחמן ביחס למערכות דומות מאלומיניום (על סמך דוח הערכת מחזור חיים (EPD) שבוצע למערכת).
מאפיינים נוספים ותכונות איכות– תועלות המערכת:
שלבי יישום המערכת
- בחינת היתכנות שילוב המערכת בפרויקט.
- תכנון מעטפת מקיף ופרטי בניין לביצוע בתיאום עם האדריכלות ומהנדסי המבנה.
- ייצור מלא במפעל של יחידות להרכבה בשיטת Unitized.
- אספקה והתקנה באתר.
- בקרה ובדיקות איכות ההתקנה.
תכונות חוזק גבוהות
למערכת מודול אלסטיות גבוה, חוזק עיגון גבוה שהינם גבוהים מאלו של מערכות דומות.
עמידות גבוה לפטריות, מזיקים ולחות
פרופילי הבמבוק המהונדסים עוברים תהליך שהופך אותם לבלתי פגיעים ללחות ופטריות בהתאם לתקנים (EN ISO 846, EN 113).
אחריות
למערכת קיר המסך אחריות חברה של 25 שנים. בדוחות LCA, תוחלת החיים של המערכת מחושבת ל- 50 שנה לפחות.
עמידות לאש
המערכת נבדקה לעמידות אש ונמצאה על פי נתוני החברה כעומדת בדירוג: Class Bfl-s1 (EN 13501-1)|. על פי תקן EN 13501-1.
איך המערכת תורמת לבנייה ירוקה?
מעטפת המבנה היא תווך המעבר המרכזי בין הסביבה החיצונית לבין חללי הפנים, ולפיכך יש לה השפעה ישירה על איכות החיים במבנה ועל ביצועיו האנרגטיים והאקוסטיים.
בכדי לעמוד בדרישות תקני הבנייה הירוקה בישראל ובעולם, יש חשיבות קריטית ליישום מערכת מעטפת איכותית – מערכת שמציעה ביצועים תרמיים גבוהים, הצללה יעילה ואטימות, לצד הפחתה מוכחת של טביעת הרגל הפחמנית וההשפעה הסביבתית הכוללת
בידוד תרמי איכותי – טבלת השוואה לחלופות
דרישות ת״י 1045: U ≤ 1.3 ברוב האזורים
סוג מערכת | ערך U ממוצע (W/m²K) | הערה |
קיר מסך אלומיניום רגיל (IGU 6-16-6) | 1.6–2.2 | ללא פרופיל מבודד או תריס, לא עומד בדרישות ת״י 1045 ללא שיפורים. |
קיר מסך עם פרופיל לנתק תרמי | 1.3–1.5 | באיכות טובה יותר היכולה לעמוד בדרישות העדכניות של ת״י 1045. |
קיר מסך כפול (Double Skin) | 1.0–1.3 | הערך תלוי בהרכב הפנימי. |
קיר מסך עם זכוכית ואקום | 0.6–1.1 | הערך תלוי בהצללה ואוורור. |
ALC 9900B (במבוק) | 1.1 | ביצועי בידוד גבוהים מוכחים (ראה תוצאות בדיקה מעבדות ift Rosenheim ). מושג הודות לשימוש בחומר גלם במבוק שהינו בעל מוליכות תרמית נמוכה. |
הפחתת טביעת פחמן
דוח ה- EPD של המערכת מציג ערך כולל של 186.0 ק"ג CO₂e למ"ר. ערך זה מהווה הפחתה של כ־20% בהשוואה לקיר מסך בעל ביצועים דומים בחומרים קונבנציונאלים (230.5 ק"ג CO₂e).
הודות לכך, ניתן לומר כי: שילוב הבמבוק תורם לשיפור במדדי LCA ועונה למדיניות של הפחתת פחמן גלום במבנים.
- המערכת מציגה שיפור סביבתי מוכח וקיזוז פחמן טבעי כבר משלב הגידול של הבמבוק והייצור (Cradle-to-Gate) .
- המערכת מתאימה לפרויקטים ששואפים לעמוד בדרישותLEED, WELL ו- ת"י 5281 וצפויה להעניק ניקוד בסעיפי LCA חומרים ירוקים.
הידעת?
במבוק הוא מהחומרים הירוקים ביותר לבנייה
במבוק הוא חומר טבעי ומתחדש הגדל במהירות יוצאת דופן, והוא נחשב לאחד מחומרי הבנייה בעלי טביעת הרגל הפחמנית הנמוכה ביותר. במהלך הצמיחה, הבמבוק קולט כמויות גדולות של פחמן דו-חמצני מהאטמוספירה, מקבע אותם בגוף הצמח ובכך תורם להפחתת גזי חממה מהאטמוספירה.
מערכת קיר המסך ALC 9900B כוללת פרופילי במבוק מהונדס מזן MOSO הידוע באיכותו ובקצב ההתחדשות הגבוה שלו – עד שלושה מחזורי קציר בשנה. בכל מחזור כזה, הבמבוק קולט פחמן נוסף, מה שמוביל למאזן פחמן שלילי לאורך חיי המוצר.
כאשר מבצעים חישוב של פליטות הפחמן למבנה כולו, הפחמן האגור (sequestered carbon) במערכת זו מקוזז מטביעת הרגל הפחמנית של המבנה, וכך תורם לסביבה ולהשגת דרישות תקן בנייה ירוקה בישראל ובעולם.
שליטת משתמש בתנאי אקלים ותאורה

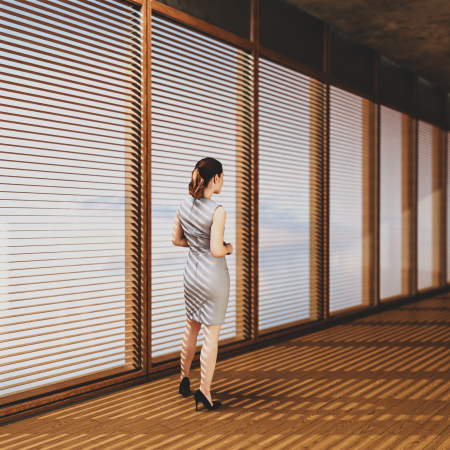

מערכת הקיר הכפול (Duble Skin) כוללת תריס רפפה במבוק הניתן לשליטת משתמש. בכך מפחית את כמות קרינת השמש החודרת למבנה, תורם לנוחות המשתמש וליעילות האנרגטית של מעטפת הבניין. סעיף זה יכול להעניק ניקוד לבנייה ירוקה בהתאם למפורט בטבלת פוטנציאל הניקוד לבנייה ירוקה בהמשך הסקירה.
פוטנציאל ניקוד לבנייה ירוקה
פרויקט העושה שימוש במוצר, יכול לזכות בניקוד בנייה ירוקה (במסגרת ת"י 5281), הטבלה להלן מציגה את פוטנציאל הניקוד האפשרי.
שם הסעיף | מהות | ניקוד פוטנציאלי |
דירוג אנרגטי לפי ת"י 5282 | פוטנציאל תרומה לשיפור הדירוג האנרגטי הודות לחזית בעלת בידוד מעולה | יש להכניס את חתך החזית למודל האנרגיה של המבנה המתוכנן להערכת השיפור בצריכת האנרגיה |
חומרים ומוצרים שפגיעתם בסביבה פחותה (כגון תו ירוק) | חומרים בעלי אישור דוגמת "תו ירוק" | 1/15 מוצרים המעניקים יחד עד 3 נק' |
חומרים ממוחזרים | המוצר מכיל לפחות 10% או 20% תכולת חומר ממוחזר | 1/4 מוצרים המעניקים יחד עד 2 נק'. |
חומרים ומוצרים מקומיים | מוצרים בעלי תו "מיוצר בישראל" | 1/15 מוצרים המעניקים יחד עד 2 נק'. |
חומרים ממקור אחראי | לחברה אישורי 14001 ו-50001 | 1/4 מוצרים המעניקים יחד עד 1 נק'. |
ניתוח מחזור חיים | דוח EPD לפי 14025 | 1/6 מוצרים המעניקים יחד עד 2 נק'. |
חיפוי הבניין שלא באבן טבעית | המוצר מסייע לצמצום השימוש באבן טבעית | עד 2.5 נק' |
איכות האוויר בפנים הבניין | תרכובות אורגניות נדיפות – L-VOC | 1/8 מוצרים המעניקים יחד 3 נק' |
אמצעים למניעת סינוור | המערכת כוללת רפפות במבוק הניתנות לשליטה וויסות כמות האור החודרת למבנה. | עד 1 נק׳ |
איכות אקוסטית | מעטפת הבניין מבודדת את חלל הפנים מרעשי חוץ | עד 1 נק׳ (לבנייני משרדים) |
חדשנות | מערכת חדשנית המשלבת חומר גלם במבוק תוך הפחתת שימוש בחומרי גלם עתירי אנרגיה כדוגמת אלומיניום. וכן שילוב ביופיליה (גמר עץ) במעטפת הבניין. | עד 0.5 נק׳ |
הערה: יש לשים לב כי התקן לבנייה ירוקה הינו תקן למבנה (פרויקט שלם) ולא למוצר ספציפי. הניקוד המפורט להלן מציין את אפשרויות צבירת הניקוד במבנה כתוצאה מיישום המוצר בביצוע. הניקוד הסופי למבנה ייקבע רק על ידי מכון התעדה לתקן.
נספחים
מילון מונחים לסקירה:
מערכת קיר מסך הכוללת שתי שכבות זכוכית עם חלל ביניים של אוויר ביניהן. מבנה זה תורם לשיפור הבידוד התרמי והאקוסטי ומאפשר שילוב אלמנטים כמו תריסים ונציאניים או תריסי גלילה בתווך הפנוי.
שיטת התקנה מתקדמת בה כל יחידת קיר מסך מיוצרת מראש במפעל, כולל זכוכיות, פרופילים ותריסים, ומובאת לאתר כיחידה אחת להתקנה מהירה, מדויקת ונקייה.
זכוכית כפולה הכוללת חלל בין השכבות הממולא בגז ארגון – גז אציל המשפר את הבידוד התרמי של המערכת ומפחית אובדן חום או חדירה שלו.
טכנולוגיה חדשנית של זכוכית מבודדת שבה החלל בין שתי שכבות הזכוכית נשאב לוואקום, מה שמקנה לה בידוד תרמי מעולה בעובי דק מאוד.
אזור אטום (לרוב במפלסים בין הקומות) המשולב במעטפת הבניין לצרכי הסתרה של רכיבים טכניים ולשיפור המראה הרציף של החזית. כולל בידוד תרמי ולעיתים גם מיגון אש.
אלמנטים מבניים שנועדו לבלום את התפשטות האש בין קומות או אזורים בחזית המבנה, בהתאם לתקני בטיחות אש במבנים רבי קומות.
מסמך המפרט את ההשפעות הסביבתיות של מוצר לאורך מחזור חייו – כולל פליטות פחמן, צריכת אנרגיה, השפעות על מים, פסולת ועוד. מאפשר השוואה בין חלופות ומוכר בתקני בנייה ירוקה.
מדד המבטא את קצב העברת החום דרך רכיב בניין (כגון קיר מסך או זכוכית). ערך U נמוך יותר מעיד על בידוד תרמי טוב יותר של מעטפת המבנה.
(נמדד ביחידות W/m²K. dB – Decibel) יחידת מידה לרמת רעש או להנחתת קול. בהקשר של קירות מסך, ערך גבוה של dB מציין יכולת טובה יותר לבלימת רעשים חיצוניים (הנחתה אקוסטית).
מרווח בין שתי שכבות זכוכית או חיפוי המאפשר זרימת אוויר חופשית. תורם לשיפור הבידוד התרמי, להפחתת לחות ולוויסות טמפרטורה במערכת חזית כפולה.
היכולת של רכיב בניין (כגון מחסום אש או זכוכית) לעמוד בפני אש למשך זמן מוגדר. ערכי העמידות (למשל EI30) מציינים את הזמן שבו הרכיב שומר על תפקוד מבני ואטימות בפני אש ועשן.
עקרון תכנון המדגיש חיבור בין האדם לסביבה טבעית בתוך המבנה. כולל שימוש בחומרים טבעיים (כמו במבוק), נוף ירוק, צמחייה ועוד – המשפיעים לטובה על בריאות ורווחת המשתמשים.
סך פליטות גזי החממה (ובפרט CO₂) הנוצרות לאורך כל שלבי חיי המוצר – מהפקת חומרי הגלם, דרך הייצור והשינוע, ועד לפירוק או מיחזור המוצר בסוף חייו.
מדד זה משמש להערכת ההשפעה הסביבתית של מערכות בניין ונבדק במסגרת דוח "הערכת מחזור חיים" (LCA) כדוגמת EPD.
