בידוד תרמי גבוה
ערך U=1.1 W/m²K לחתך הקיר, הודות לפרופילי במבוק בעלי מוליכות תרמית נמוכה (בדיקה של מעבדות ift Rosenheim). החתך המשוקלל עומד בדרישת ת״י 1045: U ≤ 1.3.
מערכת Double Skin עם קונסטרוקציית במבוק מהונדס, בידוד תרמי ואקוסטי מעולה והפחתת פליטות פחמן לעומת מערכות אלומיניום חלופיות. פתרון מתקדם לבנייה ירוקה וסביבתית יותר.
מעטפת המבנה משפיעה ישירות על הביצועים האנרגטיים והאקוסטיים של הבניין ועל איכות החיים בו, וקירות מסך נשענים בדרך כלל על שלד אלומיניום או פלדה. ALC 9900B היא מערכת קיר מסך כפול (Double Skin) ראשונה מסוגה, שבה פרופילי במבוק מהונדס מחליפים את השלד המתכתי. המערכת משלבת בידוד תרמי ואקוסטי גבוה, הפחתה של כ־20% בטביעת הפחמן לעומת מערכות אלומיניום דומות וחזות ביופילית של עץ.
בדקנו הרבה מידע. אלה שלושת הדברים החשובים לדעת.
ערך U=1.1 W/m²K לחתך הקיר, הודות לפרופילי במבוק בעלי מוליכות תרמית נמוכה (בדיקה של מעבדות ift Rosenheim). החתך המשוקלל עומד בדרישת ת״י 1045: U ≤ 1.3.
הנחתה אקוסטית של R=51 dB, לפי אישור אקוסטי של מעבדות ift Rosenheim.
שילוב קונסטרוקציית הבמבוק חוסך כ־20% בפליטות הפחמן לעומת מערכות דומות מאלומיניום, לפי דוח הערכת מחזור חיים (EPD) שבוצע למערכת.

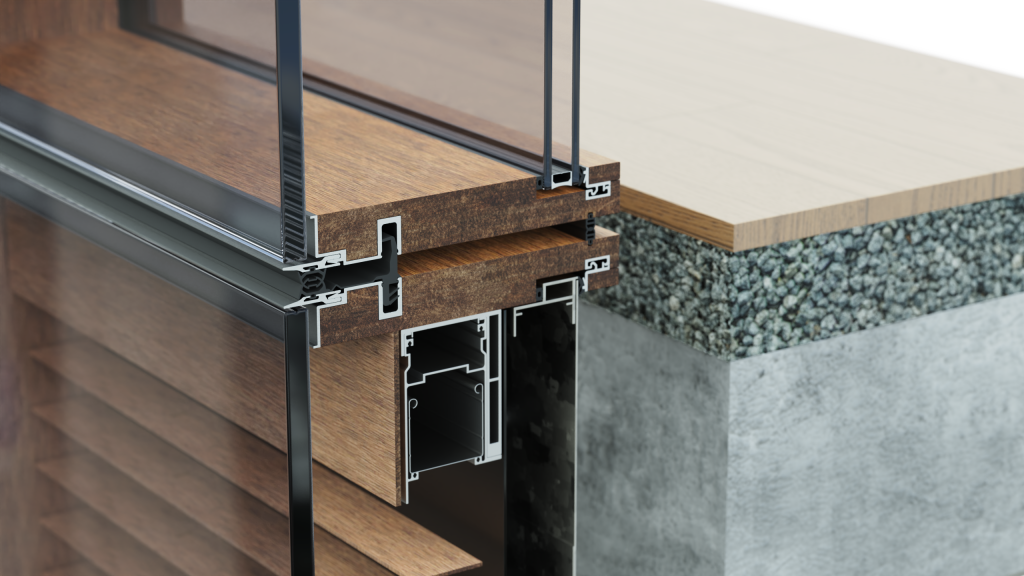

החידוש המרכזי של מערכת ALC 9900B טמון בשימוש בקורות במבוק מהונדס, המיוצרות מתהליך הדבקה בלחץ גבוה של רצועות במבוק טבעי. שיטה זו מאפשרת השגת פרופילים חזקים וגמישים כאחד – בעלי חוזק לחיצה ומתיחה גבוהים, המתאימים לשימוש מבני במערכת קירות מסך.
היתרון הטכני הזה מאפשר לראשונה תחליף קונסטרוקטיבי לאלומיניום במעטפת המבנה. זאת, תוך שיפור בביצועים מבניים והפחתת טביעת פחמן.
| סוג מערכת | ערך U ממוצע (W/m²K) | הערה |
|---|---|---|
| קיר מסך אלומיניום רגיל (IGU 6-16-6) | 1.6–2.2 | ללא פרופיל מבודד או תריס; לא עומד בדרישות ת״י 1045 ללא שיפורים |
| קיר מסך עם פרופיל לנתק תרמי | 1.3–1.5 | באיכות טובה יותר, יכול לעמוד בדרישות העדכניות של ת״י 1045 |
| קיר מסך כפול (Double Skin) | 1.0–1.3 | הערך תלוי בהרכב הפנימי |
| קיר מסך עם זכוכית ואקום | 0.6–1.1 | הערך תלוי בהצללה ובאוורור |
| ALC 9900B (במבוק) | 1.1 | ביצועי בידוד מוכחים בבדיקת מעבדות ift Rosenheim, הודות לחומר גלם בעל מוליכות תרמית נמוכה |

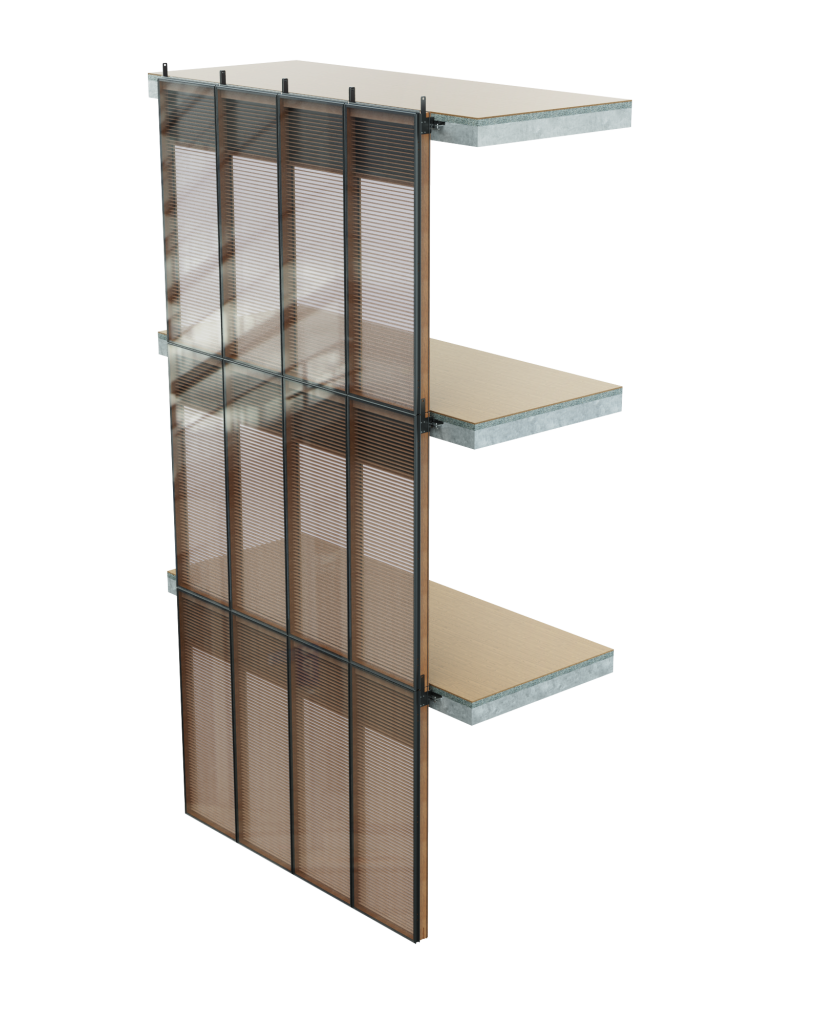

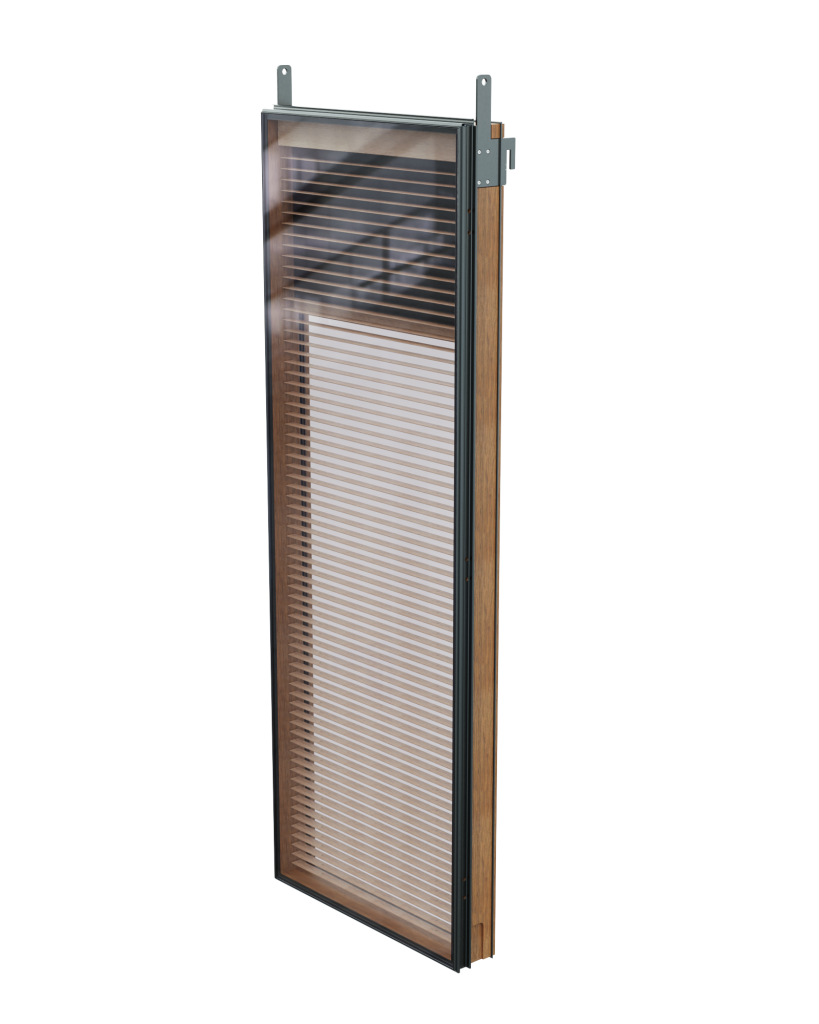

מערכת ALC 9900B מגיעה לאתר כיחידות מוגמרות ומוכנות להתקנה בשיטת Unitized: כל הרכיבים מיוצרים במפעל, וההתקנה בשטח מודולרית.
רכיבי המערכת:
למערכת מודול אלסטיות וחוזק עיגון גבוהים מאלו של מערכות דומות.
פרופילי הבמבוק המהונדסים עוברים תהליך שהופך אותם לבלתי פגיעים ללחות ולפטריות, בהתאם לתקנים EN ISO 846 ו-EN 113.
למערכת קיר המסך אחריות חברה של 25 שנים. בדוחות LCA תוחלת החיים של המערכת מחושבת ל-50 שנה לפחות.
המערכת נבדקה לעמידות אש ונמצאה, לפי נתוני החברה, עומדת בדירוג Class Bfl-s1 לפי תקן EN 13501-1.
מעטפת המבנה היא תווך המעבר המרכזי בין הסביבה החיצונית לחללי הפנים, ולכן יש לה השפעה ישירה על איכות החיים במבנה ועל ביצועיו האנרגטיים והאקוסטיים. כדי לעמוד בדרישות תקני הבנייה הירוקה בישראל ובעולם נדרשת מערכת מעטפת שמציעה ביצועים תרמיים גבוהים, הצללה יעילה ואטימות, לצד הפחתה מוכחת של טביעת הרגל הפחמנית.
דרישת ת״י 1045 ברוב האזורים: U ≤ 1.3. ערך ה-U של ALC 9900B הוא 1.1 W/m²K — ראו טבלת ההשוואה לחלופות בלשונית "השוואה לחלופות".
דוח ה-EPD של המערכת מציג ערך כולל של 186.0 ק״ג CO₂e למ״ר — הפחתה של כ־20% בהשוואה לקיר מסך בעל ביצועים דומים בחומרים קונבנציונליים (230.5 ק״ג CO₂e). שילוב הבמבוק תורם לשיפור במדדי LCA ועונה למדיניות של הפחתת פחמן גלום במבנים.
במבוק הוא חומר טבעי ומתחדש שגדל במהירות יוצאת דופן, ונחשב לאחד מחומרי הבנייה בעלי טביעת הרגל הפחמנית הנמוכה ביותר. במהלך הצמיחה הוא קולט כמויות גדולות של פחמן דו־חמצני ומקבע אותן בגוף הצמח.
פרופילי המערכת עשויים במבוק מהונדס מזן MOSO, הידוע באיכותו ובקצב ההתחדשות שלו — עד שלושה מחזורי קציר בשנה. בחישוב פליטות הפחמן למבנה כולו, הפחמן האגור (sequestered carbon) במערכת מקוזז מטביעת הרגל הפחמנית של המבנה.
הקיר הכפול כולל תריס רפפות במבוק הניתן לשליטת המשתמש, שמפחית את קרינת השמש החודרת למבנה ותורם לנוחות המשתמשים וליעילות האנרגטית של המעטפת. סעיף זה יכול להעניק ניקוד לבנייה ירוקה (ראו טבלת פוטנציאל הניקוד).
הערה: התקן לבנייה ירוקה הוא תקן למבנה (פרויקט שלם) ולא למוצר ספציפי. הניקוד בטבלה מציין את אפשרויות צבירת הניקוד במבנה כתוצאה מיישום המוצר; הניקוד הסופי ייקבע רק על ידי מכון התעדה לתקן.
פרויקט העושה שימוש במוצר יכול לזכות בניקוד בנייה ירוקה במסגרת ת"י 5281. הטבלה מציגה את פוטנציאל הניקוד על סמך המידע שהועבר לידינו.
| שם הסעיף | מהות | ניקוד פוטנציאלי |
|---|---|---|
| דירוג אנרגטי לפי ת״י 5282 | פוטנציאל תרומה לשיפור הדירוג האנרגטי הודות לחזית בעלת בידוד מעולה | יש להכניס את חתך החזית למודל האנרגיה של המבנה המתוכנן להערכת השיפור בצריכת האנרגיה |
| חומרים ומוצרים שפגיעתם בסביבה פחותה (כגון תו ירוק) | חומרים בעלי אישור דוגמת "תו ירוק" | 1/15 מוצרים המעניקים יחד עד 3 נק׳ |
| חומרים ממוחזרים | המוצר מכיל לפחות 10% או 20% תכולת חומר ממוחזר | 1/4 מוצרים המעניקים יחד עד 2 נק׳ |
| חומרים ומוצרים מקומיים | מוצרים בעלי תו "מיוצר בישראל" | 1/15 מוצרים המעניקים יחד עד 2 נק׳ |
| חומרים ממקור אחראי | לחברה אישורי ISO 14001 ו-50001 | 1/4 מוצרים המעניקים יחד עד 1 נק׳ |
| ניתוח מחזור חיים | דוח EPD לפי ISO 14025 | 1/6 מוצרים המעניקים יחד עד 2 נק׳ |
| חיפוי הבניין שלא באבן טבעית | המוצר מסייע לצמצום השימוש באבן טבעית | עד 2.5 נק׳ |
| איכות האוויר בפנים הבניין | תרכובות אורגניות נדיפות – L-VOC | 1/8 מוצרים המעניקים יחד 3 נק׳ |
| אמצעים למניעת סינוור | המערכת כוללת רפפות במבוק הניתנות לשליטה ולוויסות כמות האור החודרת למבנה | עד 1 נק׳ |
| איכות אקוסטית | מעטפת הבניין מבודדת את חלל הפנים מרעשי חוץ | עד 1 נק׳ (לבנייני משרדים) |
| חדשנות | מערכת המשלבת חומר גלם במבוק ומפחיתה שימוש בחומרי גלם עתירי אנרגיה כמו אלומיניום, וכן ביופיליה (גמר עץ) במעטפת הבניין | עד 0.5 נק׳ |
| מערכת | קיר מסך כפול (Double Skin) ALC 9900B |
|---|---|
| שלד | פרופילי במבוק מהונדס מלא, זן MOSO |
| זיגוג | זכוכית חיצונית רבודה (טריפלקס) וזכוכית פנימית בידודית עם גז ארגון או זכוכית ואקום |
| הצללה | תריס ונציאני מבמבוק בין שתי שכבות הזכוכית |
| ערך U לחתך הקיר | 1.1 W/m²K (ift Rosenheim) |
| הנחתה אקוסטית | R=51 dB (ift Rosenheim) |
| תגובה לאש | Class Bfl-s1 (EN 13501-1), לפי נתוני החברה |
| עמידות לפטריות וללחות | EN ISO 846, EN 113 |
| טביעת פחמן (EPD) | 186.0 ק״ג CO₂e למ״ר |
| שיטת התקנה | Unitized — ייצור מלא במפעל |
| אחריות | 25 שנה |
| תוחלת חיים בדוחות LCA | 50 שנה לפחות |
זכוכית בידודית עם גז ארגון — זכוכית כפולה שהחלל בין שכבותיה ממולא בגז ארגון, גז אציל שמשפר את הבידוד התרמי ומפחית מעבר חום.
זכוכית ואקום — זכוכית מבודדת שבה החלל בין שתי השכבות נשאב לוואקום, ומקנה בידוד תרמי גבוה בעובי דק מאוד.
מחסומי אש — אלמנטים שנועדו לבלום את התפשטות האש בין קומות או אזורים בחזית, בהתאם לתקני בטיחות אש במבנים רבי קומות.
דציבל (dB) — יחידת מידה לרמת רעש או להנחתת קול. בקירות מסך, ערך גבוה יותר מציין בלימה טובה יותר של רעשים חיצוניים.
חלל מאוורר (Ventilated Cavity) — מרווח בין שתי שכבות זכוכית או חיפוי שמאפשר זרימת אוויר, ותורם לבידוד התרמי, להפחתת לחות ולוויסות טמפרטורה בחזית כפולה.
עמידות באש (Fire Resistance) — יכולת רכיב בניין לעמוד בפני אש למשך זמן מוגדר; ערכים כמו EI30 מציינים את הזמן שבו הרכיב שומר על תפקוד ואטימות בפני אש ועשן.
