מערכת קירות GVW מבית גולן לאינסטלציה בהתקנה מודולרית
תחום:
אינסטלציה – חדרים רטובים
במה מיוחד?
קירות סניטריים בהכנה במפעל הכוללים את כל מרכיבי האינסטלציה באיכות ביצוע ובקרה גבוהה וחסכון בזמן ההתקנה.
שימוש עיקרי:
קירות סניטריים לבנייה רוויה ומוסדית.
יבואן ויצרן בארץ:
גולן תעשיות מתחדשות
יצרן מערכת השפכים:
VALSIR איטליה

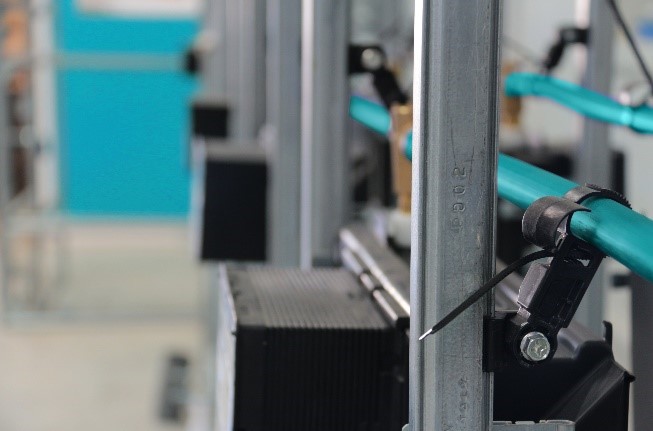

מערכת GVW בנויה מפרופילים מפלדה מגולוונת אליה מקבעים בעזרת מחברים מיוחדים את כל רכיבי הצנרת והכלים הסניטריים.
המערכת מהווה פתרון מודולרי להתקנה מהירה ואיכותית לחדרים רטובים.
מה היא מערכת GVW?
מערכת מודולרית המיוצרת במפעל משלד פלדה מגולוונת הכוללת את רכיבי האינסטלציה ניקוז והולכת מים. המערכת מיוצרת בהתאמה ולפי דרישות פרויקט.
מה החידוש בתחום?
מדובר בטכניקת בניה חדשה ומתקדמת, המאפשרת תיעוש מערכת האינסטלציה בחדרים רטובים. המערכת מתוכננת מראש, נבנית במפעל בתנאי בקרה מוקפדים ומשונעת לאתר להרכבה בשלמותה.
בכך מושג קיצור לוחות זמנים, חיסכון בכוח אדם באתר, הבטחת איכות של מפעל והפחתת תקלות לאורך חיי השירות של המערכת.
תמונות ואיורים: חברת גולן
שלבי יישום המערכת:
1
תכנון המודולים על ידי 'גולן' בתיאום היועצים
2
הרכבה במפעל (אינסטלציה) ובדיקות תקינות
3

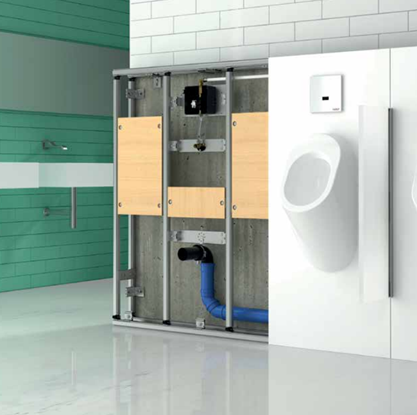

התקנה באתר על ידי קבלן אינסטלציה בליווי נציג 'גולן'
4
חיבור הצנרת למערכת המים והביוב הראשית במבנה
5

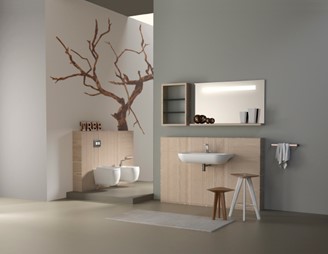

חיפוי בגמרים וחיבור כלים סניטריים
אופן התקנת מערכת GVW בחדרים רטובים
אודות GVW (מערכת Golan Valsir Wall)
מערכת GVW מיוצרת על ידי גולן המספקת את צנרת הולכת המים ומרכיבה את יחידות ה- GVW לפי הזמנה. חברת Valsir מספקת את צנרת השפכים, מכלי ההדחה הסמויים וכן את פרופילי המתכת לשלד של המערכת.
אודות גולן תעשיות מתחדשות
גולן הינה חברה ישראלית מובילה לייצור מערכות צנרת מים והולכת נוזלים מפוליאתילן מצולב, פתרונות של קירות מוכנים מראש למתקנים סניטריים (GVW) ומשאבות חום.
החברה הוקמה בקיבוץ שער הגולן בשנת 1965, ונכון למועד כתיבת סקירה זו, בעלת מפעלי יצור ב-5 מדינות ומעסיקה כ-300 עובדים. גולן הינה יצואנית ל-45 מדינות בעולם.
גולן מתמחה במערכות תעשייתיות ומסחריות, לבנייה רוויה והן לבנייה פרטית.
החברה מחזיקה בתקנים ישראליים ובינלאומיים לכל מוצריה.
אודות חברת ולסיר (Valsir)
ולסיר הינו מותג איטלקי בינלאומי שהוקם בשנת 1987. חברת ולסיר עוסקת במחקר, פיתוח, יצור ושיווק בינלאומי של מערכות מתקדמות בתחום השפכים, הנקזים ואספקת המים ונחשבת למובילה עולמית בתחומה.
החברה משתייכת לקבוצת Silmar שהינה חברת אחזקה בעלת מחזור בשווי של מעל 1.5 מיליארד יורו ומעסיקה מעל 3,500 עובדים. מוצרי ולסיר מחזיקים בתקני איכות רבים.
שלוש תכונות מובילות של המערכת:
⦁ חסכון בזמן עבודה באתר: המערכת מיוצרת במפעל ומשונעת בשלמותה לאתר. באתר הבנייה מכינים הזנות מתאימות (רייזר*, מים חמים וקרים וקולטן ביוב) וכל שנותר לקבלן האינסטלציה הוא לקבע את הקיר ולחבר את המערכת לצנרת הראשית.
⦁ איכות ביצוע גבוהה ואחריות:
ההתקנה מלווה על ידי חברת גולן, כלל הרכיבים אושרו ונבדקו על ידי גולן אשר מעניקה אחריות של 20 שנה למערכת המים ו-10 שנים למערכת הדלוחין. בכך מושגת איכות ביצוע המפחיתה תקלות לאורך חיי השירות של המערכת. אופן ההתקנה מאפשר גישה עתידית פשוטה לצרכי תחזוקה במידת הצורך.
⦁ ייעול הבנייה, חסכון בפסולת באתר וניקוד לבנייה ירוקה: תכנון וייצור מראש במפעל מאפשר ייצור יעיל ומתוכנן תוך מזעור פחת והפחתת פסולת. למערכת תיווי ירוק הצפוי לזכות פרויקט בניקוד לבנייה ירוקה לפי ת"י 5281, ראה מידע נוסף בהמשך הסקירה.
מידע נוסף לקהל המקצועי :
תוכן עניינים:
איך המערכת מועילה? יתרונות ותכונות נוספות
השוואה GVW להתקנה מסורתית
מאפיין | GVW | התקנה מסורתית |
תכנון | כלל התכנון מבוצע מראש ב- Revit ובתלת מימד ללא צורך בקבלת החלטות המתקין באתר | תכנית כללית של יועץ אינסטלציה והתקנה באופן על פי החלטת אינסטלטור באתר |
התקנת חיבורי אינסטלציה | במפעל בבקרה מוקפדת ומכשור מתאים | באתר כתלות במיומנות הפועל |
שלד ותלייה למיכל הדחה סמוי | שלד מתכת מגולוון תקני המורכב במפעל | על גבי קירות בלוקים או שלד פח לגבס בעובי 0.6 מ"מ שנבנים באתר על ידי פועלים |
צורך בחציבות והתאמות באתר | ללא חציבות – התקנה נקייה באתר | כן – נדרש סיתות והכנות להרכבה באתר |
אחריות למניעת נזילות ותקלות | בקרה קפדנית במפעל תחת לחץ ומתן אחריות 'גולן' למערכת כולה | קבלן אינסטלציה בשטח |
איטום | איטום מושלם לפני התקנת הקיר, שנבדק לפני הרכבת המערכת, ללא מחסומים ומאספים ברצפה. | האיטום נעשה לאחר התקנת צנרת, מחסומים ומאספים ולאחר הביטון שלהם. |
יתרון תחזוקה בחיי הפרויקט
הצנרת מקובעת ומורכבת על שלד המוכן מראש במפעל. בכך מובטח מינימום תקלות ונזילות.
חיפוי המערכת נעשה בגבס ומאפשר איתור ותיקון עתידי קל של תקלה ככל ותיווצר. כלל זוויות הצנרת והשיפועים מקובעים ותקניים על פי הייצור במפעל, ללא טעויות ביצוע הנובעות מאילוצים בשטח או ביצוע לקוי של פועל.
חסכון בזמן עבודה – השוואה
שלב | התקנה GVW | התקנה מסורתית |
אספקה לאתר | יחידה מודולרית מושלמת | חלקי צנרת גולמיים להרכבה ועיבוד באתר |
כמות חיבורים ממוצעת בביצוע באתר לחדר אמבטיה (יכול להשתנות כתלות בפרויקט) |
(3 חיבורים ראשיים בלבד) |
(8 חיבורים לפחות) |
חיפוי | גבס בהברגה לשלד GVW מוכן וחיפוי קרמי בהדבקה | בלוקים, טיח וקרמיקה, או ניצבים, מסילות וגבס |
משך התקנה | כ-0.5 יום על פי החברה, חסכון בזמן ביצוע העבודה עד 75%. | כ- 2 ימים ויותר |
המלצה לתכנון
תכנון על ידי אדריכל בתיאום יועץ אינסטלציה ו-GVW > תכנון לייצור על ידי GVW > אישור יועצי הפרויקט > אספקה לאתר.
הערה: על מנת להפיק את המירב מהמערכת, מומלץ לתכנן את החדר הרטוב על קיר אחד ככל האפשר או קיר ופינה, על מנת לפשט את התקנת המערכת כיחידה שלמה.
שימוש ברכיבי אינסטלציה מאושרים של חברת גולן ואחריות החברה
הודות להתקנה במפעל, מובטח שימוש בכלל האביזרים התקניים וצנרת האינסטלציה של גולן וולסיר המעניקים על פי הצהרת החברה, אחריות ל- 20 שנה עבור מערכת הזנת המים ו-10 שנים עבור מערכת השפכים. כל המערכות מורכבות בהתקנה תקנית במפעל.
כיצד המערכת ירוקה?
מקור אחראי למערכת השפכים
חברת גולן וחברת ולסיר הינן בעלות אישורי ISO 14001 לניהול סביבתי. חברת ולסיר מחזיקה גם באישור ISO 50001 למערכת ניהול אנרגיה. שילוב שניי האישורים של ולסיר למערכת השפכים יכול לעניק ניקוד לבנייה ירוקה כ-"מקור אחראי".
ISO 14001:2015 – הוא תקן מסדרת תקנים בינלאומיים המותאם וישים לכל ארגון. התקן מבוסס על PDCA (Plan-Do-Check-Act cycle ISO 14001:2015), מפרט את הדרישות החשובות לזיהוי, בקרה וניטור ההיבטים הסביבתיים של כל ארגון וכיצד לנהל שיפור של היבטים אלו.
ISO50001:2019 – מערכת ניהול אנרגיה – הינו תקן וולונטרי לתכנון, יישום וניהול של אנרגיה בארגון במטרה להקטין ולשפר את צריכת האנרגיה.
שילוב שני האישורים הנ"ל יכול לזכות פרויקט בניקוד לבנייה ירוקה לפי ת"י 5281 עבור המוצר שמותקנים בפועל. ראה טבלת פוטנציאל ניקוד בנייה ירוקה בהמשך.
מיוצר בישראל – מפעל כחול לבן
חברת גולן היא חברה ישראלית המייצרת את מוצריה במפעלים בארץ. מה שיכול לזכות פרויקט בניקוד לבנייה ירוקה על פי סעיף זה של צנרת הולכת המים. ראה טבלת פוטנציאל ניקוד ירוק בהמשך.
הפחתת פסולת בניין
הודות לחסכון בחציבות וחסכון בתהליך ההתקנה באתר, ייעול ותכנון מוקדם של הייצור במפעל, נחסך בזבוז מיותר של חומרים ופחתים ובכך מופחתת כמות הפסולת מאתר הבנייה.
חסכון בתקלות והפחתת נזקים עקיפים לאורך חיי המבנה
הודות לאיכות הגבוהה של המערכת, נמנעים נזקים ותקלות לאורך שנות השימוש בפרויקט. תקלה במקלחת כרוכה בנזקים למבנה ויצירת פסולת רבה. הודות להפחתת הסיכון לתקלות, למערכת יש יתרון ירוק בהיבט זה. שיפוץ בחדר רטוב נחשב למזהם ביותר ביחס לשיפוצים אחרים.
כמו כן, נזילות ורטיבות עלולים לייצר עובש במבנה שיש לו השלכות בריאותיות, דבר שמופחת ואף נמנע לחלוטין כאשר מורכבת מערכת בתנאי בקרה של מפעל.
טבלת ניקוד לתקן:
הערה: יש לשים לב כי התקן לבנייה ירוקה הינו תקן למבנה (פרויקט שלם) ולא למוצר ספציפי. הניקוד המפורט להלן מציין את אפשרויות צבירת הניקוד במבנה כתוצאה מיישום המוצר בפרויקט. הניקוד הסופי למבנה ייקבע רק על ידי מכון התעדה לתקן.
מס' סעיף | שם הסעיף | מהות | ניקוד פוטנציאלי | נספחים | הערות |
3.1 | חיסכון בשימוש במים | מיכלי הדחה חסכוניים במים (3/6 ליטר) | 0.5 נק' (100% מהפרויקט) | אישור ספיקה לניאגרות VALSIR – מצורף בנספחים |
|
3.1 תת סעיף 3 | עמידה בדרישות ת"י 5452 | צנרת המים עומדת בדרישות התקן הישראלי למגע עם מי שתייה | 0.5 נק' | אישור 21003 עבור: צנרת מולטיגול לחיצה (קטרים: 16,20,25,32 מ"מ) | מצורף מסמך משרד הבריאות המציין כי תקן 21003 מפנה ל-5452. תקן 21003 – מערכות צנרת רב-שכבתית למתקני מים חמים וקרים, בתוך בניינים: התאמת המערכת לייעודה |
4.1 | חומרים ומוצרים שפגיעתם בסביבה פחותה (כגון תו ירוק) | חומרים בעלי אישור דוגמת "תו ירוק" | 1/15 מוצרים המעניקים יחד עד 3 נק' | למערכת השפכים ולצנרת המים קיים אישור תו ירוק בנספחים |
|
4.4 | חומרים ממקור אחראי | אישור 14001 ו-50001 לחברת ולסיר | 1/4 מוצרים המעניקים יחד עד 1 נק'. | אישור 14001 + 50001 של חברת VALSIR למערכת השפכים |
|
4.5 | ניתוח מחזור חיים | דוח LCA לפי 14025 | 1/6 מוצרים המעניקים יחד עד 2 נק'. | דוח EPD של VALSIR למערכת השפכים PP3 |
|
תקני איכות נוספים למוצר ולמפעל
התקן | גוף מעניק | מוצר/ גורם נבדק | תוקף | תיאור התקן |
תו תקן פלטינה
| מכון התקנים הישראלי | מוצרים שונים | 2024 | היתר הניתן על ידי מכון התקנים לסמן מוצרים בתו תקן ישראלי בהתאמה ל- 10 תקנים ישראליים |
ISO 9001 | מכון התקנים הישראלי | מפעל גולן | 23/11/2024 | מערכת ניהול האיכות של החברה נבחנה ונסקרה על ידי מכון התקנים הישראלי |
ISO 9001 | DNV | Valsir | 21/05/2025 | מערכת ניהול האיכות של החברה נבחנה ונסקרה על ידי מכון התקנים הישראלי |
ת"י 5694 | מכון התקנים הישראלי | סדרת הסיפונים | 31/12/2024 | אבזרי ניקוז לקבועות תברואתיות – דרישות ושיטות בדיקה |
ת"י 958 | מכון התקנים הישראלי | גולן-ולסיר צנרת שפכים PP3 | 31/12/2024 | מערכות צנרת פלסטיק לסילוק שפכים (קרים וחמים) בתוך הבניין: מערכות פוליפרופילן |
ת"י 851 | מכון התקנים הישראלי | גולן-ולסיר מיכלי הדחה וניאגרות | 31/12/2024 | מכל הדחה לאסלה |
הערה: התקנים ניתנו על ידי גופים שונים כמפורט בטבלה הנ"ל בציון התוקף שלהם כפי שמופיע באישור שהוצג בפנינו, העתק האישורים מצורפים בנספחים לשימוש חופשי, ל-SID אין אחריות לתקפות ותקינות האישורים והאחריות הבלעדית בפועל היא של היצרן / ספק.
רייזר – הסבר המינוח:
רייזרים (RISERS) הם קווי צנרת אנכיים המותקנים בפירים ומטרתם היא לספק לחץ מים לכל הקומות בבניינים רבי קומות. קווי הצנרת האנכיים, כשמם כן הם – מעלים מים (TO RISE להעלות, להגביה) לכל גובה המבנה ומזינים מערכות אספקת מים דירתיות, מערכות כיבוי אש ומערכות סולאריות.
