פתרונות מתקדמים ומודולריים
לתמיכת מערכות אלקטרו-מכניות
תחום:
פתרונות תמיכה מודולריים למערכות מיזוג, צנרת חשמל, מעברים תפעוליים ועוד
במה מיוחד?
שימוש ברגליות ידידותיות לגג ולאיטום בשילוב פרופילים מתועשים וכל האביזרים הייעודיים. פתרון קל ומהיר להתקנה, ללא צורך בריתוכים
שימוש עיקרי:
תמיכה של מערכות מיזוג (מעבים יט״אות ועוד), צנרת, חשמל, מעברים תפעוליים, פודסטים ועוד
יצרן:
Strut Foot (בריטניה UK) – רגליות
פרופילים – Steel Sections (בריטניה UK)
אספקת המוצר, התכנון וליווי פרויקט:
נרימקס – Narimex
פתרונות תמיכה מודולריים המשלבים רגליות ייעודיות מחומרים עמידי UV ופרופילי פלדה עמידים לתנאי חוץ

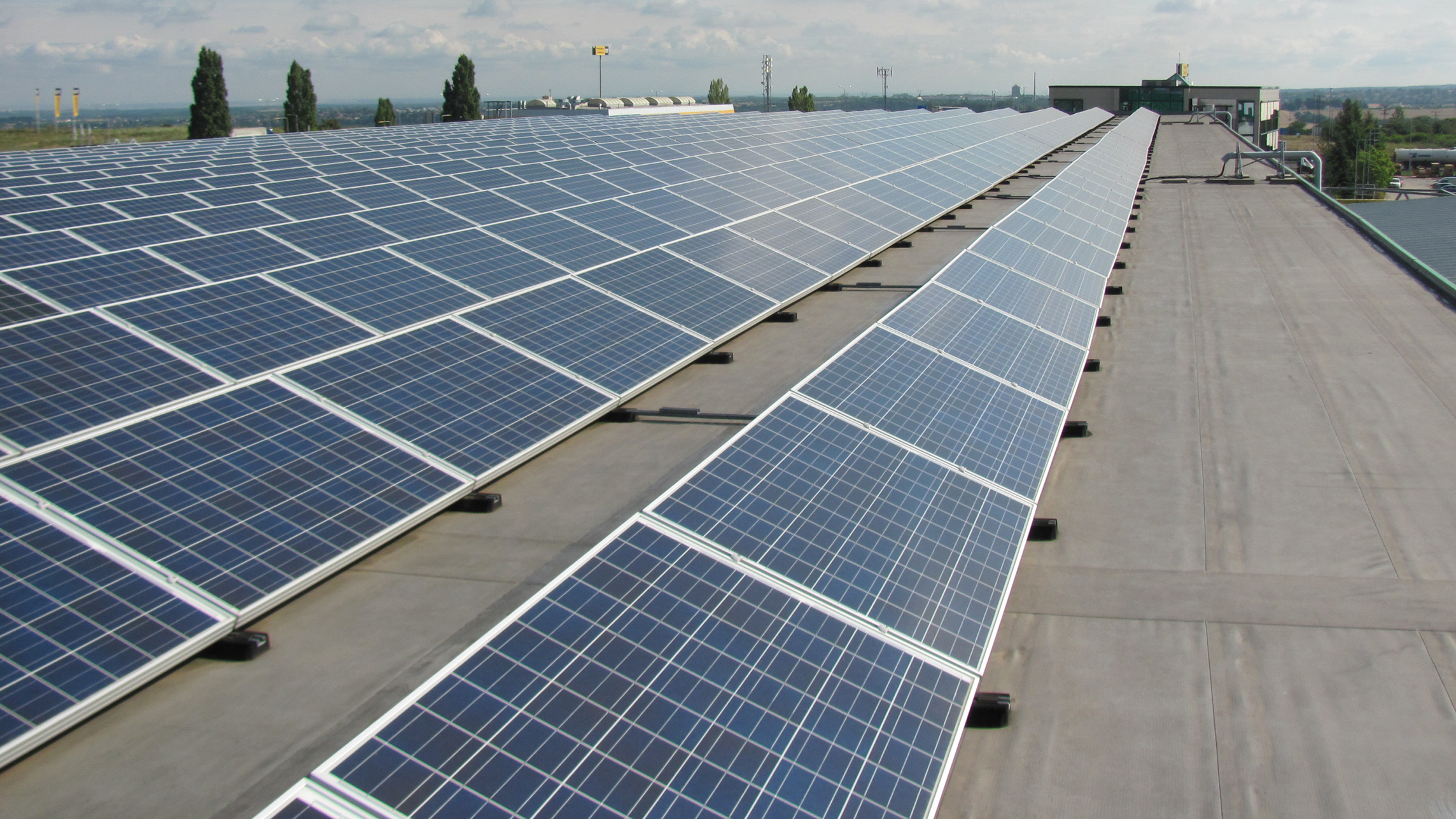

המערכת מאפשרת קיבוע ותמיכת ציוד אלקטרו-מכני (M&E) בגגות ושטחים טכניים תוך שמירה על מערכת האיטום ואפשרות מעבר של מי גשמים אל פתחי הניקוז ללא הפרעה. התושבות מותאמות לנשיאת עומסים גבוהים, מפחיתות מעבר ויברציות ורעש מנועים למבנה.
מה החידוש והייחוד במוצר?
מערכת קלת משקל המעניקה גמישות תכנון רבה, אינה דורשת הכנות מיוחדות בתשתית הגג ומספקת מענה למכלול דרישות הנדסיות כגון: יציבות ועמידות, הפרדה אקוסטית, הגנה על איטום, מעבר מים ותחזוקה פשוטה. התקנה מהירה (מברגה בלבד) לשמירה על הגילוון ללא צורך בריתוכים.
- התמונות באדיבות חב' נרימקס -
מה כוללת המערכת?
מערכת נרימקס מורכבת משני רכיבים עיקריים:
1. תושבות אל הרס:
רגליות משני סוגים במידות על פי דרישת הפרויקט. הרגליות עמידות לתנאי מזג אוויר, מותאמות לנשיאת עומסים גבוהים, ספיגת וויברציות ורעשים (פתרון אקוסטי) ועשויות חומר ממוחזר (ראה מידע נוסף בהמשך הסקירה). מוצעים סוגים נוספים של רגליות על פי דרישת פרויקט.
Plastic Feet - רגליות פלסטיק HDPE במגוון מידות עשויות חומר ממוחזר. לכל רגלית פד גומי להגנה על האיטום בגג וספיגת זעזועים.
SFR - רגליות מוארכות עשויות גומי ממוחזר משולבות פרופיל אלומיניום לקיבוע ציוד. מסופקות במידות שונות.
2. פרופילי תמיכה מודולרית למערכות:
אל התושבות מתחברים פרופילי פלדה מתכווננים המאפשרים גמישות בגובה ומיקום הצבת מערכות. הפרופילים מסופקים בהתאמה לפרויקט. כלל החיבורים מבוצעים בהברגה ללא ריתוכים. מידע נוסף בהמשך הסקירה.
- אביזרים נלווים
החברה מספקת מגוון פרופילים, מחברים ומערכות בלימת זעזועים על פי דרישה.
פריסת מערכת נרימקס של רגליות ופרופילים ייעודיים לפני הנחת ציוד כבד.
אודות חברת נרימקס (Narimex)
החברה נוסדה בארץ ב- 1987 ומאז צברה ניסיון רב בתחום האביזרים למיזוג אויר, צנרת, כיבוי אש ועוד. החברה היא הנציגה של Strut Foot האנגלית וחברות אירופאיות נוספות בתחום בישראל. החברה מייבאת את הפתרונות, משווקת אותם ומעניקה ללקוח פתרון שלם משלב האפיון של הפרויקט ועד ההתקנה הסופית.
אודות יצרן התושבות - Strut Foot
החברה מייצרת את הרגליות במפעל בבריטניה וצברה ניסיון בייצור והתקנה של פתרונות תמיכת מערכות במגוון פרויקטים מובילים כבר מעל 16 שנים. החברה מספקת מענה לפרויקטים בכל סדר גודל ושמה לעצמה למטרה להעניק שירות ומוצרים איכותיים כפתרון מלא.
שלוש תכונות מובילות של המערכת כפי שמצאנו במסגרת תחקיר SID:
1. יישום פשוט וקל משקל ללא צורך בהכנות מיוחדות – ללא קידוחים בגג וללא צורך ביציקות בטון להנחת המערכות. היישום בהנחה על גביי הגג הקיים לאחר ביצוע האיטום.
2. חוזק ועמידות לתנאי חוץ – הבסיס עשוי מפולימר בעל עמידות גבוהה בפני שחיקה, פגיעות מכניות ותנאי מזג אוויר קשים. מידע נוסף ואישורים בהמשך הסקירה.
3. התאמה למגוון יישומים, גבהים ומידות – הבסיס והמוטות ממוקמים בכל נקודה וגובה דרושים כך שיתאימו לכל צורך ומשקל ויספקו תמיכה למערכות שונות.
* בכל מקרה, יש לאשר את כלל המפרטים מול יועץ ולפעול על פי הנחיותיו בפרויקט הספציפי וכן הנחיות היצרן.
מידע נוסף לקהל המקצועי :
תוכן עניינים:
תועלות ותכונות נוספות של מערכת נרימקס
הטמעה בשני שלבים פשוטים
חברת נרימקס מספקת ליווי מלא לכל פרויקט בכל שלביו על פי הצורך:
שלב ראשון – ייעוץ ותכנון להתאמת הפתרון הטוב ביותר לפרויקט.
תכנון מראש והתאמת הפתרון לפרויקט. איור: נרימקס
שלב שני – התקנה (הרכבה, הברגה ופילוס) בשטח או הזמנת קיטים מורכבים והתקנה עצמאית.
הנפת הציוד והנחה על גביי מערכת נרימקס תמונה: נרימקס
נשיאת עומסים גבוהה
התושבות עברו בדיקות לנשיאת עומסים, ניתן לבחור את דגם הרגלית על פי העומס הדרוש לרגלית: בין 150 ק״ג ל- 1,500 ק״ג ויותר על פי דרישת פרויקט. ראה אישור עמידות בעומסים לדגמים השונים בנספחים.
עמידות הפרופילים:
קונסטרוקציית הפלדה עומדת בתקן EN 1090 שהינו תקן אירופאי לייצור והרכבה של קונסטרוקציות פלדה.
מגוון פרופילי פלדה מגולוונים עמידים בתקני איכות. תמונה: נרימקס
עמידות הרגליות ואחריות יצרן ל- 10 שנים
בנספחים מצורף אישור לעמידה בתקנים בריטיים הכוללים: חוזק מתיחה, התארכות, עמידות בכיפוף. היצרן מעניק אחריות ל- 10 שנים כמפורט בדפי המוצר המצורפים.
פתרונות מודולריים קלים להתקנה ומותאמי פרויקט
התושבות והפרופילים מתוכננים מראש ומסופקים בכמויות ומידות לפי דרישת הפרויקט. החברה מציעה פתרונות מגוונים המותאמים לכל צורך בפרויקט תוך תכנון והתאמה מראש. ניתן להוסיף רכיבים שונים כגון בולמי זעזועים, גשרים ואלמנטים משלימים שונים המספקים פתרון אלגנטי ומרשים.
חסכון בכוח אדם
למערכת קיים יתרון בולט בכך שמאפשרת הנחה פשוטה של התושבות על הגג ללא פגיעה באיטום וללא צורך בהכנות מיוחדות. מדובר ביתרון בולט ביחס לחלופה הקיימת בשוק שהיא יציקת קוביות בטון כתשתית להנחת מערכות בגג. קוביות הבטון כרוכות בעבודה מסורבלת ומלוכלכת שדורשת הרבה כוח אדם יחסית, זמן להתקשות הבטון ועוד.
תרומת המערכת לבנייה ירוקה
חסכון בבטון ומשקל במבנה: 30 ק״ג לעומת 400 ק״ג לחלופת מלבן בטון.
נרימקס הוא פתרון קל משקל המחליף את קוביית הבטון המיושנת המקובלות כיום לתמיכת מערכות כבדות. התושבות הקלות של נרימיקס תורמות להפחתת משקל המבנה כך שניתן עקרונית לחסוך בבבטון וברזל קונסטרוקטיבי.
יציקת קוביות בטון כתשתית למערכות בגג היא חלופה מסורבלת, מלולכלת הכרוכה בשינוע תבניות ובטון לגג וכן מוסיפה משקל מיותר לגג. לדוגמא, מלבן בטון למעבה מזגן יחיד קטן, במימדים 100 ס״מ על 150 ס״מ בגובה מינימלי 15 ס״מ לפחות כ- 400 ק״ג. למזגן גדול יותר נצטרך קובייה גדולה יותר, אם נוסיף את משקל המעבה, נגיע למשקלים גבוהים במיוחד שמאתגרים את יכולת הנשיאה של הגג ודורשים חיזוקים נוספים בגג. לשם השוואה, מערכת נרימקס לאותו מעבה תשקול כ- 30 ק״ג בלבד! (15 ק״ג לרגליות טלסקופיות ו- 15 ק״ג לפרופילים ולמחברים).
חומר ממקור ממוחזר
ה-HDPE ממנו מיוצרת התושבת עשוי מחומר ממקור ממוחזר באחוז גבוה מתכולת המוצר (כ-100%). שימוש במוצר בעל תכולת חומר ממוחזר צפוי לזכות פרויקט בניקוד לבנייה ירוקה. ראה אישור היצרן בנספחים. כמו כן, רגליות ה-SFR עשויות גומי SBR שהינו חומר גלם שמקורו מפסולת של תעשיית הצמיגים.
שמירה על האיטום והארכת קיים הגג
רגליות מערכת נרימקס מאפשרות יישום שכבת איטום מישורית ומושלמת על הגג ללא צורך באיטום מורכב סביב בליטות קוביות בטון (המייצרות ריבוי פינות וחיבורים המהווים נקודות פוטנציאליות לכשל באיטום).
מערכת רגליות נרימקס מסופקת עם כל הדרוש כדי לשמור על שלמות תשתית הגג ולמנוע נזקים לגג לאורך זמן. הרגליות מונחות על הגג ללא יצירת מתחים מיותרים על שכבת האיטום וכוללות רפידות הגנה לשמירה על האיטום לאורך שנים רבות. הרגליות מאפשרות מעבר חופשי של מים כך שאין שינוי במשטר ניקוז המים של הגג. מאפשרות ניקוי ותחזוקה פשוטה של הגג. כל אלו מאריכים את הקיים של איטום הגג.
תקן ISO14001 – ניהול סביבתי (אישור בנספחים)
ISO 14001:2015 הוא תקן מסדרת תקנים בינלאומיים המותאם וישים לכל ארגון. התקן מבוסס על (PDCA (Plan-Do-Check-Act cycle ISO 14001:2015, מפרט את הדרישות החשובות לזיהוי, בקרה וניטור ההיבטים הסביבתיים של כל ארגון וכיצד לנהל שיפור של היבטים אלו.
תקינה ירוקה – להלן טבלת ניקוד פוטנציאלי על פי ת"י 5281 (בנייה ירוקה):
פרויקט העושה שימוש במערכת יכול לזכות בניקוד בנייה ירוקה (במסגרת ת"י 5281), הטבלה להלן מציגה את פוטנציאל הניקוד האפשרי.
טבלת ניקוד לתקן:
מס' סעיף | שם הסעיף | מהות | ניקוד פוטנציאלי | נספחים | הערות |
4.2 | חומרים ממוחזרים | המוצר מיוצר מחומר ממוחזר (100%) | 1/4 מוצרים המעניקים יחד עד 2 נק' | אישור עצמי של המפעל לתכולת חומר ממוחזר |
|
הערה:יש לשים לב כי התקן לבנייה ירוקה הינו תקן למבנה (פרויקט שלם) ולא למוצר ספציפי. הניקוד המפורט להלן מציין את אפשרויות צבירת הניקוד במבנה כתוצאה מיישום המוצר בביצוע. הניקוד הסופי למבנה ייקבע רק על ידי מכון התעדה לתקן.
תקני איכות נוספים למוצר:
תקן ISO9001 – מערכת ניהול איכות (אישור בנספחים).
אסמכתאות המוצר
תכונה | # סידורי | סוג האישור | תוצאה | תוקף האישור | הערה |
אחריות 10 שנים מייצור. עמידה בתקנים בריטיים (מתיחה, התארכות עד שבירה, עמידות בפני התעקמות, | 02 | Declaration of Conformity – אישור עצמי | אחריות המוצר רגליות HDPE | מסמך אחריות והתאמה לתקנים | |
בדיקת הפלה מגובה, עומס של 350 ק״ג, מכה של 1 ק״ג | 03 | בדיקת מעבדה CAS NINGBO INSTITUTE OF MATERIALS | עמד בבדיקות עומס ומכה ונפילה עד 2 מ׳ | עבור רגליות מדגם Plastic Foot 305 | |
אחריות 10 שנים מייצור | 04 | דף אחריות חברה לרגלית R400 | מסמך אחריות | ||
בדיקת הפלה מגובה, עומס של 450 ק״ג, מכה של 1 ק״ג | 05 | בדיקת מעבדה CAS NINGBO INSTITUTE OF MATERIALS | עמד בבדיקות עומס ומכה ונפילה עד 2 מ׳ | עבור רגליות מדגם Plastic Foot 500 | |
מידע טכני על המוצרים | 07 | ברושור מוצרים | דף מוצר | ||
קרוב ל- 100% חומר ממוחזר. מניעת מעבר ויברציות | 08 | דף מוצר | דף מוצר | ||
מידע אודות רגלית R500 | 09 | דף מוצר | רגלית לעומסים גבוהים | דף מוצר | |
רגליות מוארכות SFR. ממוחזר, עמיד UV, ספיגת ויברציות ורעש | 10 | דף מוצר | דף מוצר | ||
גשרים | 11 | דף מוצר | דף מוצר | ||
שרטוטים עם מידות | 12 | דף טכני | פרטים טכניים – מידות | ||
R400 עמידות לנפילה, 1000 ק״ג, פגיעה | 13 | ברושור | תוצאת בדיקה עבור רגליות מדגם R400 Dual Foot | ||
ISO 9001 | 14 | אישור רשמי מעבדת Intertek – בקרת איכות | עמדיה ב- ISO9001 | 01 Nov 2027 | אישור ניהול איכות של המפעל Strut Direct Limited |
ISO 14001 | 15 | אישור רשמי מעבדת Intertek – ניהול סביבתי | עמדיה ב- ISO14001 | 01 Nov 2027 | אישור ניהול סביבתי של המפעל Strut Direct Limited |
אלמנטי הפלדה עומדים בתקן אירופאי EN 1090 | 16 | אישור רשמי של MNI – התאמה לתקנים אירופאיים של מערכת קונסטרוקציית הפלדה | עמידה בתקן EN 1090 | 18 Jan 2026 | EN 1090 – כמפורט באישור המצורף |
