בטון מתועש לחיפוי מבנים
תחום:
חיפוי חזיתות מבנים
במה מיוחד?
אבני בטון מתועש בעלי תכונות איכות גבוהות, ייצור מקומי ופטנט קיבוע ייחודי
שימוש עיקרי:
בנייני מגורים, משרדים, תעשייה, פיתוח, בתים פרטיים ועוד
יצרן:
קבוצת אקרשטיין
אבני חיפוי מתועשות לחזיתות מבנים, עשויות בטון ומסופקות בגדלים, בגוונים ובטקסטורות לפי דרישת פרויקט. סקירה זו בוחנת את הפתרונות בתחום מבית קבוצת אקרשטיין. אבני החיפוי מציגות תכונות איכות גבוהות של חוזק, עמידות לשחיקה, ספיגות נמוכה ורמת גימור גבוהה ועומדות בתקנים רלוונטיים כמפורט בהמשך.
מה הייחוד במוצר?

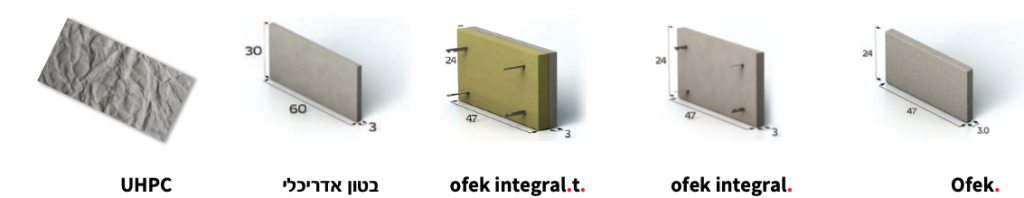

סקירה זו מציגה תכונות איכות ובוחנת שלושה מוצרים עיקריים כפתרונות לחיפוי מבנים:
- אריחי חיפוי בטון אדריכלי
מסופק במגוון גדלים וגוונים לפי דרישת פרויקט.
- אריחי UHPC – בטון אדריכלי בעובי דק וחזק במיוחד.
בעל תכונות איכות משופרות וקל משקל יחסית לחיפויי בטון אחרים.

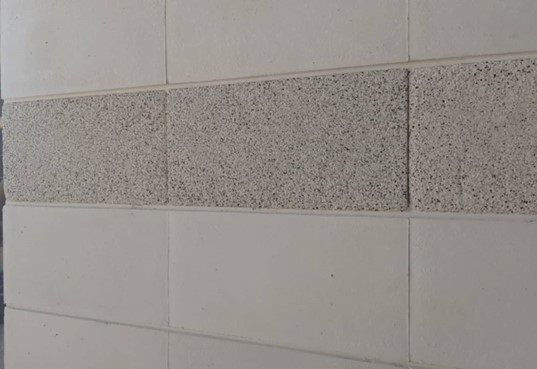

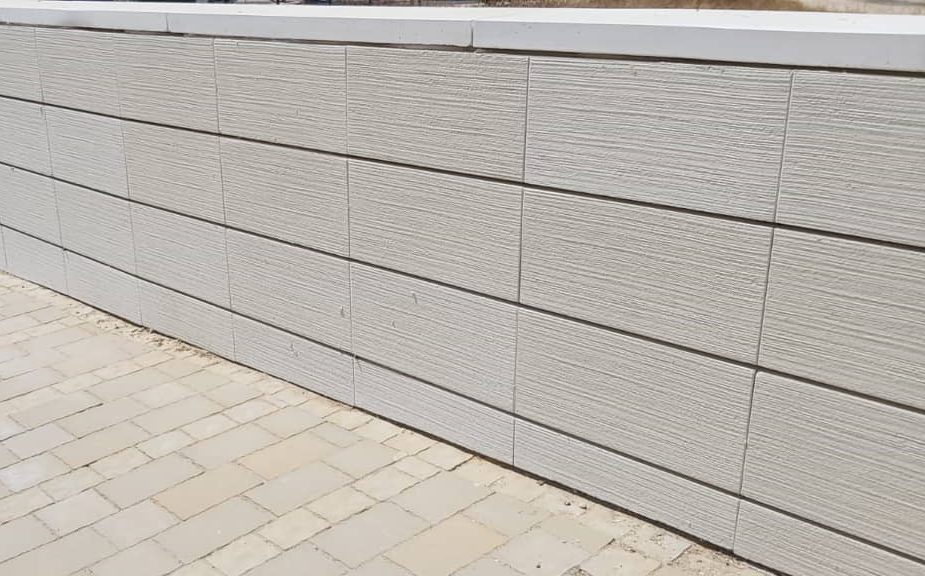

- חיפוי בטון מתועש מסדרת Ofek
החיפוי מחזיק בתכונות איכות גבוהות, כולל פטנט רשום לשילוב עוגנים אינטגרליים המאפשרים יישום עם בידוד תרמי ועיגון יעיל לחזית הבניין.
מה כוללת המערכת?

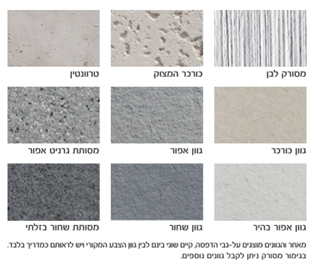

סדרת חיפויי הבטון מסופקת במספר גדלים, גוונים ומרקמים דמוי אבן וחומרים אחרים בהתאמה לכל סוג פרויקט.
בסדרת Ofek ניתן לרכוש אריחים ללא עוגנים או עם עוגנים מובנים.
קיימים מוצרים משלימים לאריחי פינה וקופינג.
אודות חברת אקרשטיין
אקרשטיין היא חברה ישראלית ותיקה מוכרת ומובילה בתחומי הייצור, התשתיות, הבנייה והפיתוח הפעילה בישראל כבר למעלה מ- 100 שנה. נוסדה ב-1925 בתל אביב על ידי מא צבי אקרשטיין ז״ל, כיום פועלת בשתי יבשות עם מתקנים בישראל ובארה"ב. החברה מתמחה בפתרונות מתועשים לענפי הבנייה והתשתיות, כולל ייצור חיפויי בטון במגוון מידות, טקסטורות וגוונים — לרבות חיפויי Ofek, Ofek אינטגרלי, UHPC ובטון אדריכלי המוצגים בסקירה זו.
שלוש תכונות מובילות של חיפויי הבטון המתועשים כפי שמצאנו במסגרת תחקיר SID:
- אפשרות התקנה במגוון שיטות עיגון וקיבוע – סדרת Ofek ללא עוגנים, Ofek Integral הכולל ווי עיגון מיוחדים המאפשרים חסכון בזמן ויעילות התקנה גבוהה. המוצר מתאים למגוון רחב של שיטות יישום לחיפוי.
- יתרונות מוצר מתועש באחידות תכונות – מוצר מתועש בעל תכונות אחידות לכל יחידות האבן המסופקות לאתר, זאת בשונה מאבן ממקור טבעי שבה תיתכן שונות באבנים המסופקות (סדקים, נימים, ספיגות, שינוי גוון ועוד).
- ייצור מקומי בישראל ("כחול-לבן") – חיפוי אבן המיוצר בישראל בייצור מקומי, מעלה את רמת הוודאות לאספקה בלוח זמנים מוגדר וכן מחיר ללא תלות בעלויות שינוע העלולות להתייקר ולהשתנות במהלך הבניה.
מידע נוסף לקהל המקצועי :
תוכן עניינים להמשך הסקירה:
- שיטת ההתקנה של החיפויים השונים
- איך מערכות הבטון המתועש מועילות?
- נספחים

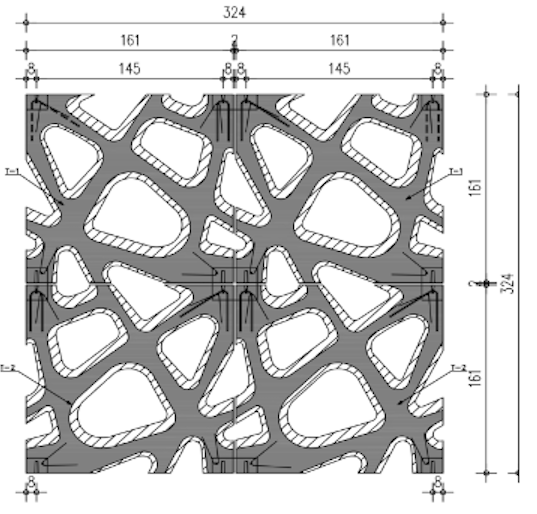

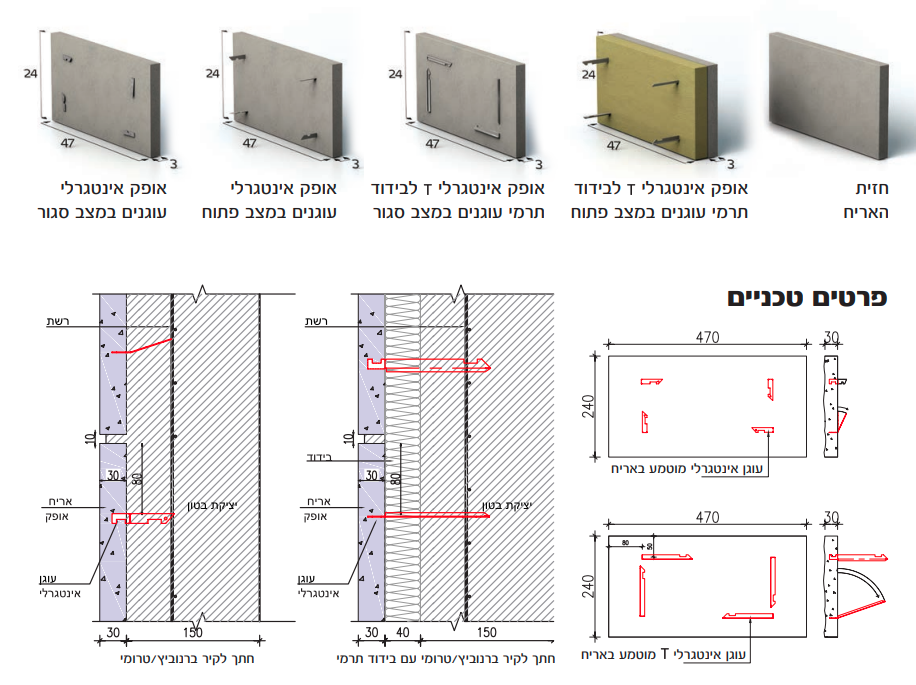

שיטת ההתקנה של החיפויים השונים:
|
איך מערכות הבטון המתועש מועילות?
גמישות אדריכלית מלאה

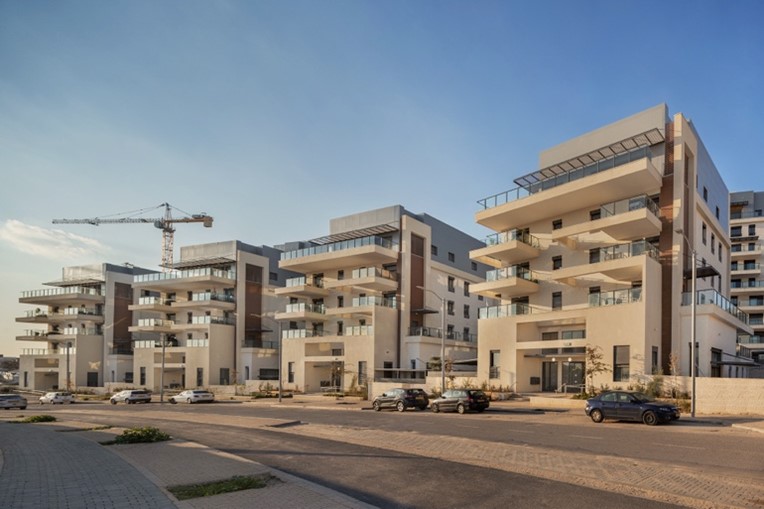

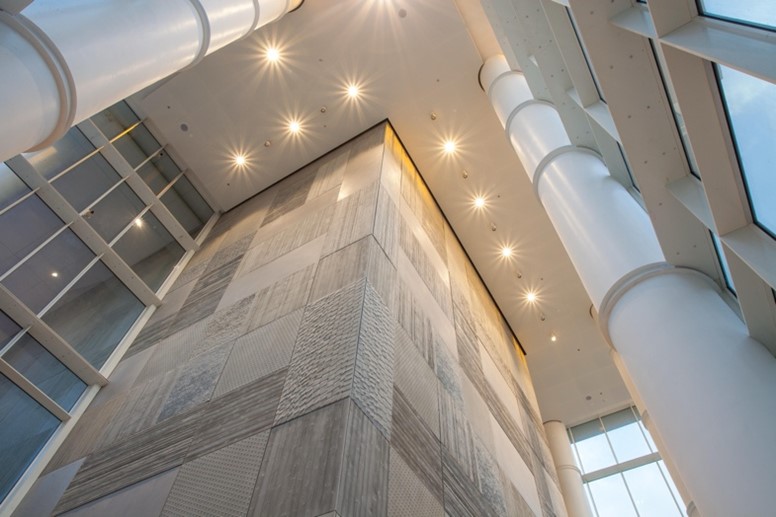

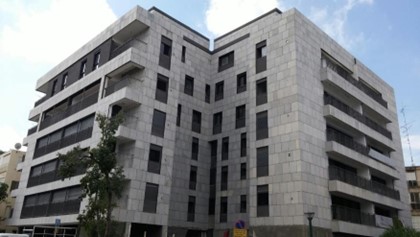

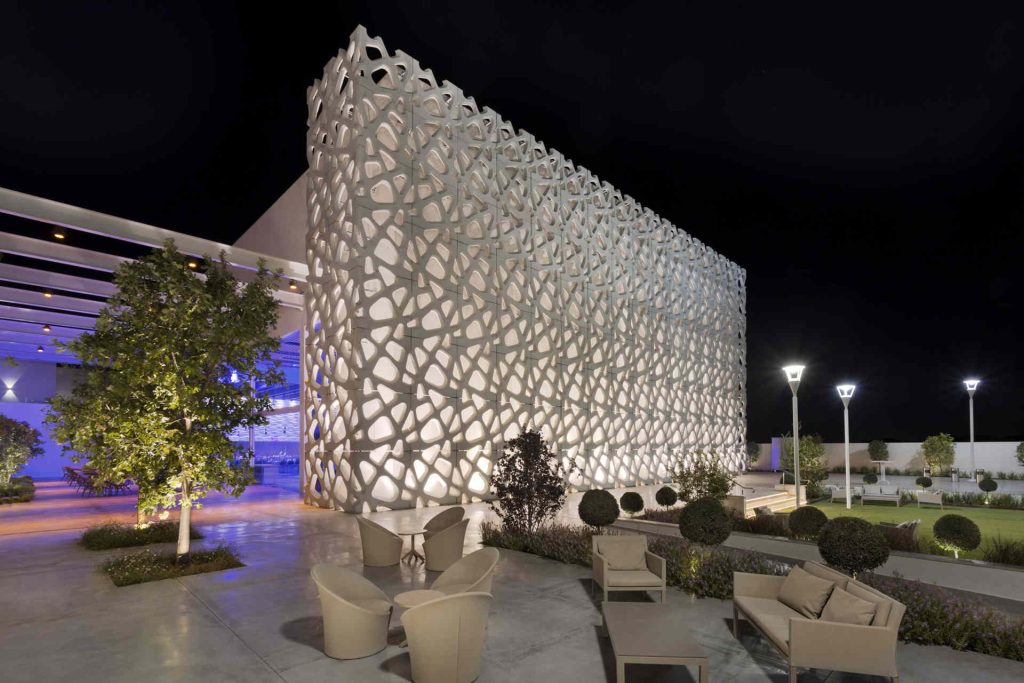

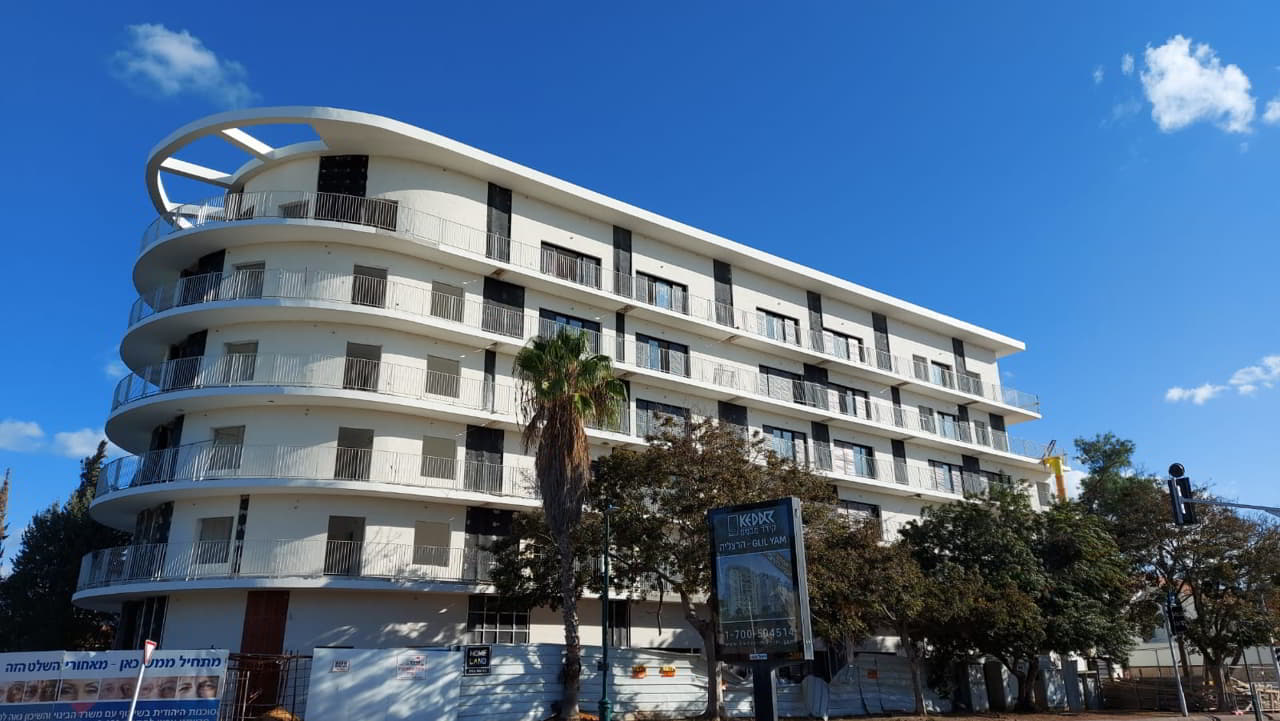

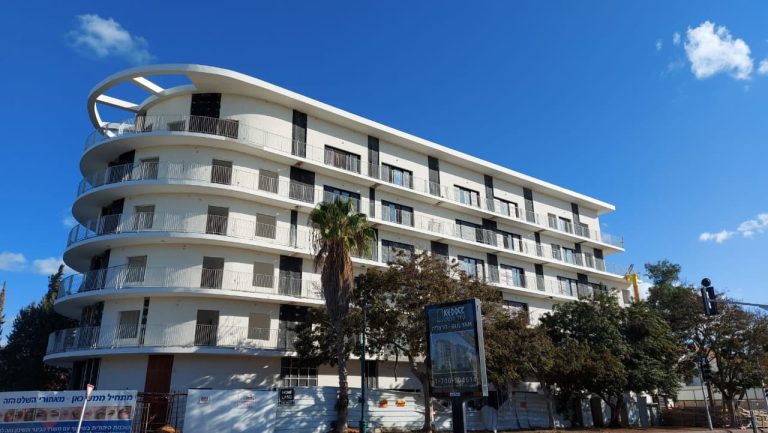

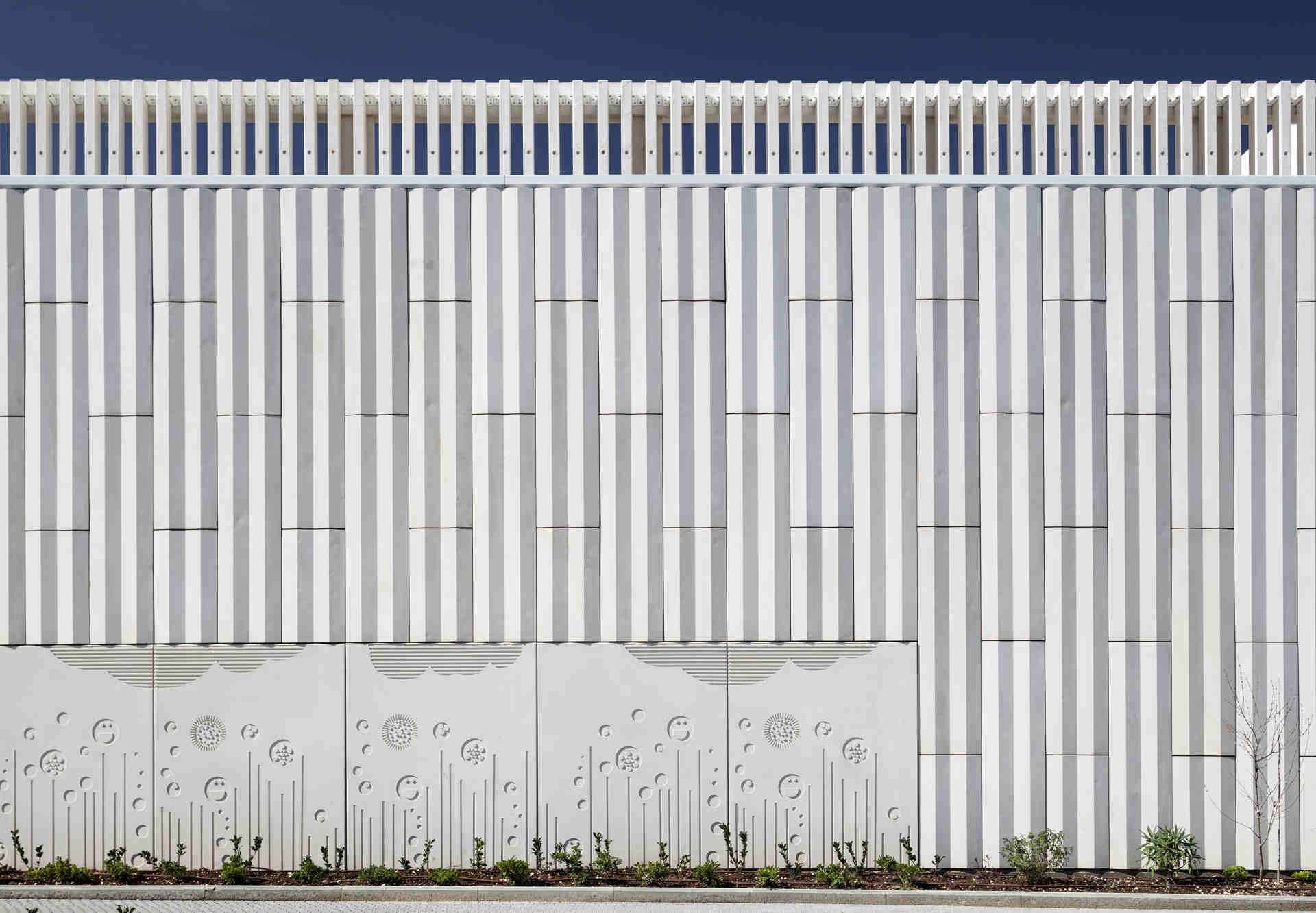

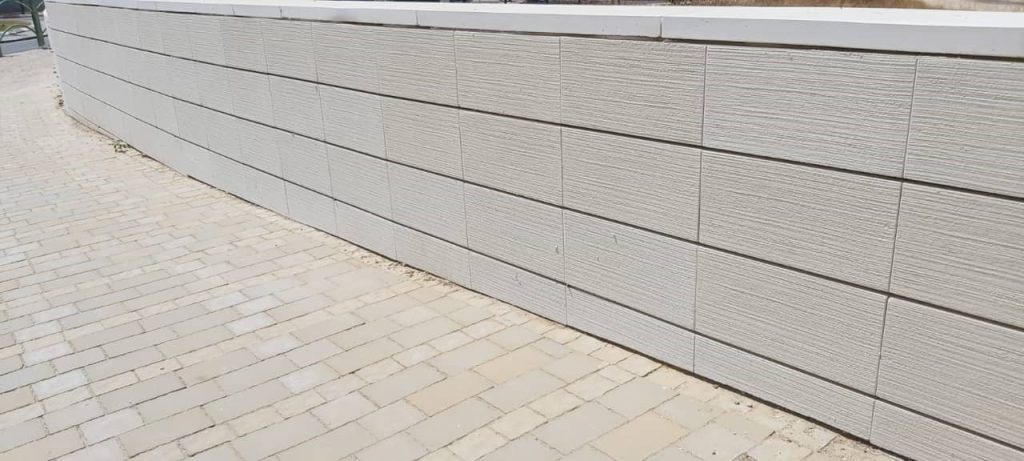

התאמה לגוון, טקסטורה, מימד, צורה ועיבוד על פי דרישות המתכנן. מגוון פרויקטים — מדגימים את גמישות ואפשרויות השימוש בחומר.
עמידות, חוזק ושמירה על המראה לשנים רבות
עמידות גבוהה מאוד לבליה ולמזהמים סביבתיים (גשם חומצי, כלורידים, פוספטים, קרינת שמש (UV), סביבה ימית ועוד) — המראה האסתטי צפוי להישמר לאורך זמן רב. לפני סגירה ואטימה מלאה של המבנה, דבר הצפוי להביא לחיסכון בזמן ועלויות ביצוע בבנייה.

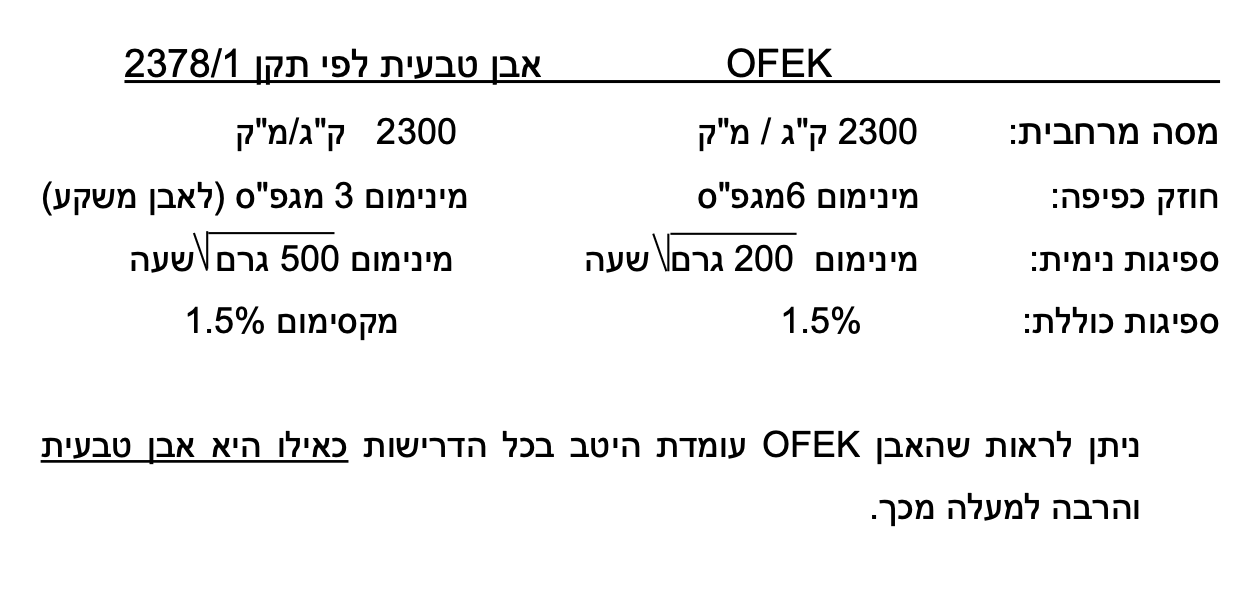

על פי טבלת ההשוואה* להלן, ניתן להסיק כי אבן Ofek עולה בתכונותיה בהשוואה לאבן טבעית העומדת בתקן הרלוונטי:
חיסכון ניכר בהתקנה
בעזרת עוגנים אינטגרליים יצוקים (סדרת Ofek Integral ו- UHPC), נחסכת עבודת קידוח ועיגון ידנית באתר — יתרון תפעולי מהותי לצוותי הביצוע.
Ofel Integral T – משולב עם בידוד תרמי. ראה תרשים ומידע נוסף בהמשך הסקירה.
קלות ניקוי והפחתת סיכוי לכתמי בטון בזמן יציקות
ניתן לשטוף בלחץ מים גבוה במידת הצורך במסגרת עבודות תחזוקה לאורך חיי הפרויקט. כמו כן, הספיגות של אריחי Ofek היא נמוכה מזו של אבן טבעית (על פי חוות דעת ש. אנגל מהנדסים בע״מ- נספח 7). כלומר, מיצי בטון לא צפויים להיספג ולהחתים את אבני החיפוי וזאת ללא צורך באיטום גב האריח.
עמידות המערכת לבניינים רבי קומות
על פי חוות דעת של ש. אנגל מהנדסים בע״מ (ראה חוות דעת בנספח מספר 7), מדגמים של אבני Ofek הובאו לבדיקות מקצועיות במעבדות הבאות:
- אביזרי הפלב״ם נבדקו במעבדות איקא – מעבדה מוסמכת לבדיקת מתכות. בבדיקה המטולרגית נמצא שהדגמים שהובאו מתאימים לדרישות ASTM A-240-11 עבור פלב״ם- 316). עמידות לדרישות מתיחה וכן נבדקה קורוזיה בתא מלח.
- מתוך תוצאות בדיקות שליפה וגזירה של מעבדות System, חיפויי Ofek מראים תסבולות גבוהות שבכל חישוב כוחות שיעשה לבניינים גבוהים יתקבל מקדם בטחון הגבוה מ- 4 וזה מצב של ביטחון גבוה מהרגיל (ראה נספח מספר 7).
- עמידות ברוחות במבנה רב קומות – בבדיקה לבניין בגובה 24 קומות, נמצא כי על פי החישובים, פתרון Ofek הכולל עוגנים הוא פתרון טוב ובטוח קונסטרוקטיבית (ראה נספח 7).
עלות תועלת בהשוואה לחלופות
- עלות כוללת תחרותית בהשוואה לאבן טבעית – יתרון משמעותי בגוונים כהים ובסביבה ימית בה אבן טבעית רגישה יותר לבליה.
- זמני אספקה קצרים יותר הודות לייצור מקומי בישראל – ללא סיכוני שינוע בינלאומיים וללא תנודתיות מחירי מטבע וחומרי גלם מיובאים (ראה נספח 17 בהמשך על הצהרת יצרן לייצור מקומי).
- יתרון תפעולי בקבלנות הביצוע – פחות כוח אדם, פחות עבודות קידוח והתאמות באתר, לוחות זמנים קצרים יותר להשלמת
- מותאם מאוד גם לסדרות פרויקטים (בתי ספר, מגדלי משרדים, מלונות, קמפוסים ומבני ציבור).

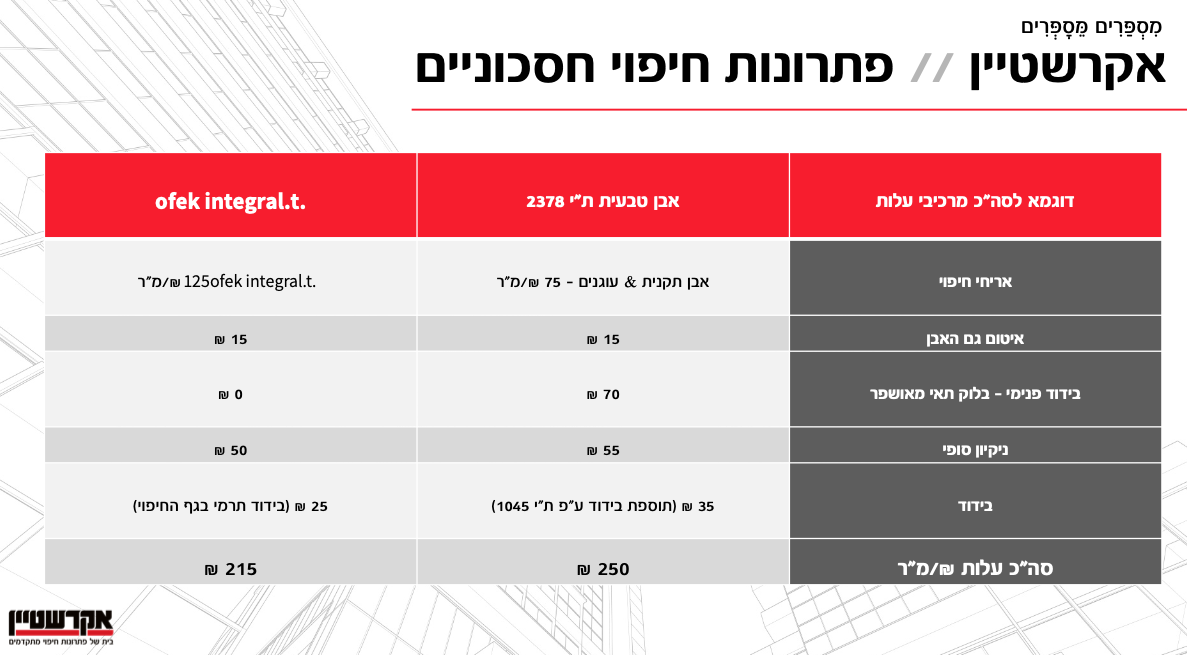

טבלת השוואת עלויות בידוד וחיפוי Ofek Integral T לעומת אבן טבעית ובידוד (באדיבות חברת אקרשטיין):
איך המוצר ירוק?
הפחתת מרחקי שינוע בזכות ייצור מקומי
ביטול הצורך ביבוא יכול לחסוך פליטות פחמן בכל פרויקט (הובלה ימית מול ייצור בישראל). אישור זה יכול לזכות פרויקט לניקוד לבנייה ירוקה במסגרת ת״י 5281 לבנייה ירוקה.
שימוש בחומר ממוחזר

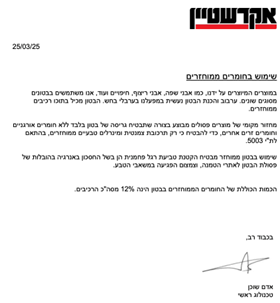

עד 12% מהמסה בתערובת מורכבת מחומרי בטון ממוחזרים שעוברים גריסה קפדנית במפעל (ראה אישור תכולת חומר ממוחזר בעמוד 18 בנספחים)
חיסכון בשימוש במשאבי מחצבים טבעיים
עיבוד בטון תעשייתי מפחית את התלות בחציבה ובכריית אבן טבעית. פרויקט שאינו עושה שימוש באבן ממקור טבעי, יכול לזכות בניקוד לבנייה ירוקה. זאת לפי סעיף 4.7 בת״י 5281, ראה טבלת פוטנציאל ניקוד בהמשך.
שיפור הבידוד התרמי
בזכות שילוב עוגנים אינטגרליים תומכי בידוד(Ofek Integral.T) , אפשר ליישם את מערכת החיפוי עם שכבת בידוד תרמית חיצונית לפי ת"י 6560. לבידוד תרמי חיצוני יתרון בתפקוד התרמי-אנרטי של המבנה ומניעת גשרים תרמיים במעטפת המבנה.

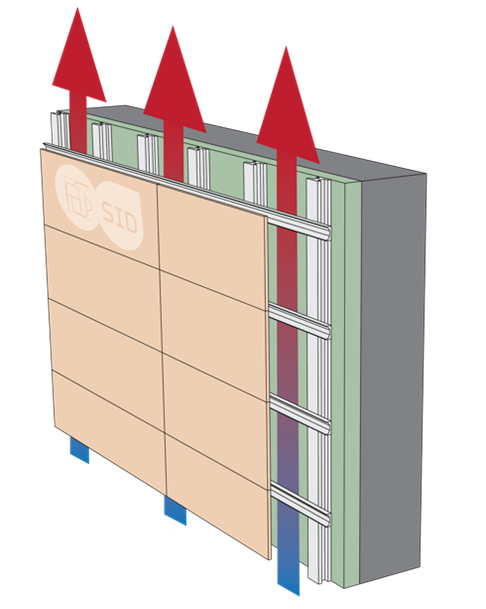

יתרונות החזית המאווררת בתלייה יבשה
חיפויי בטון אדריכלי וכן UHPC יכולים להיות מיושמים בתלייה יבשה. ככאלו, המערכת משיגה את כלל יתרונות שיטת החיפוי בתלייה יבשה כדוגמת: חזית מאווררת, מהירות ביצוע ותיעוש הבנייה, עמידות והגנה על רכיבי המבנה, הפחתת סיכוי לכשלי איטום. למידע נוסף על חיפויים בתלייה יבשה ראה סקירת SID בנושא.
תקני איכות נוספים:
|
תקן |
נושא |
הערה |
|
ת״י 2378 חלק 1 |
חיפוי אבן מלאכותית |
|
|
ת״י 2378 |
חיפוי אבן טבעית (לצורכי השוואה) |
|
|
ת"י 6560 |
חיפויי מבנה בשילוב בידוד תרמי |
|
|
ת״י 1923 חלק 2 |
ייצור אלמנטים טרומיים |
ראה נספח 6 – הסמכה לטרומי ירוחם |

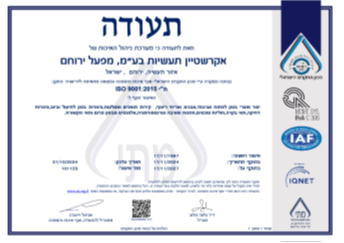

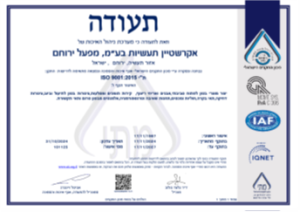

בקרת איכות מלא לפי ISO 9001:2015 – מערכת ניהול איכות מוסמכת המבטיחה עקביות בייצור, תיעוד ומעקב על כל שלב במפעל. ראה נספח מספר 3).
מה הוא ניקוד בנייה ירוקה ואיך משיגים אותו?
לכל פרויקט יש אפשרות לצבור ניקוד עבור פעולות 'ירוקות' המוכרות בסעיפים בתקן לבנייה ירוקה (ת"י 5281). יועץ הבנייה הירוקה ומנהל הפרויקט צריכים לתעד את השימוש במוצרים וחומרים הנותנים מענה לסעיפים הרלוונטיים בתקן.
פרויקט העושה שימוש במוצר יכול לזכות בניקוד בנייה ירוקה (במסגרת ת"י 5281), הטבלה להלן מציגה את פוטנציאל הניקוד האפשרי עבור).
תקינה ירוקה – להלן טבלת ניקוד פוטנציאלי על פי ת"י 5281 (בנייה ירוקה):
פרויקט העושה שימוש במוצר יכול לזכות בניקוד בנייה ירוקה (במסגרת ת"י 5281), הטבלה להלן מציגה את פוטנציאל הניקוד האפשרי עבור בניינים שאינם למגורים (ת״י 5281 חלק 1).
חיפוי בטון מתועש מבית חברת אקרשטיין יכול לתרום לניקוד בנייה ירוקה
להלן טבלת ניקוד פוטנציאלי על פי ת"י 5281 (בנייה ירוקה):
מס' סעיף | שם הסעיף | מהות | ניקוד פוטנציאלי | נספחים | הערות |
4.2 | חומרים ממוחזרים | המוצר מכיל חומר ממוחזר (12%) | 1/4 מוצרים המעניקים יחד עד 1 נק' | אישור עצמי של המפעל לתכולת חומר ממוחזר |
|
4.3 | חומרים ומוצרים מקומיים | החיפויים מיוצרים על ידי אקרשטיין במפעלים בישראל | 1/15 חומרים המעניקים יחד עד 2 נק'* | הצהרת יצרן על ייצור מקומי |
|
4.7 | חיפוי שלא באבן טבעית | חיפוי חזית הבניין באבן מתועשת מאפשר להימנע משימוש באבן טבעית | עד 2.5 נק' | דפי מוצר | ניקוד בסעיף יכול להתקבל בתנאי שלא נעשה שימוש באבן טבעית בכלל שטחי החזית וריצוף החוץ של הפרויקט |
9.1 | חדשנות | *בסעיף זה קיים פוטנציאל ניקוד נוסף/ חלופי לפי פרק חדשנות בת״י 5281 – מאפייני מקרה בוחן כפי שפרסם המשרד להגנת הסביבה. מוזמנים לפנות ל- SID למיצוי פוטנציאל הניקוד. | |||
הערה: יש לשים לב כי התקן לבנייה ירוקה הינו תקן למבנה (פרויקט שלם) ולא למוצר ספציפי. הניקוד המפורט להלן מציין את אפשרויות צבירת הניקוד במבנה כתוצאה מיישום המוצר בביצוע. הניקוד הסופי למבנה ייקבע רק על ידי מכון התעדה לתקן. הטבלה הנ"ל היא עבור בניינים למגורים (ת״י 5281 חלק 2).
נספחים – רשימת אסמכתאות ואישורי המוצר כפי שנמסרו לנו:
ניתן לצפות באישורים ובמסמכים ״במאגר הירוק״ של SID
תכונה | # סידורי | סוג האישור | תוצאה | תוקף האישור | הערה |
פרטי מוצר – אופק | 01 | דף מוצר חיפוי אופק | מפרט בסיסי, גוונים ושיטות יישום |
|
|
אישור ניהול איכות ISO 9001 | 03 | אישור מכון התקנים – בעברית | אישור ניהול איכות של המפעל | 17/11/27 |
|
איכויות המוצר | 05 | חוות דעת של חברת נכסי וישי בע״מ |
|
|
|
הסמכה לייצור טרומי למפעל ירוחם (ת״י 1923) | 06 | תעודת מכון התקנים | עמידה בת״י 1923 חלק 2 | 31/12/2025 |
|
איכויות המוצר | 07 | חוות דעת לאופק ע״י ש. אנגל מהנדסים בע״מ |
|
|
|
תכונות אבני חיפוי 30 מ"מ | 09 | מפרט טכני של החברה | נתונים פיזיקליים (ספיגות, חוזק, מסה ועוד. ייצור לפי תקן ישראלי 1872 חלק 1 (אבן מלאכותית) |
|
|
פרט התקנה UHPC | 10 | פרט יצרן | פרט התקנה בתלייה גלויה |
|
|
בדיקות אבן "חאמי" מלאכותית לחיפוי | 11 | דוח בדיקות מעבדת איזוטופ | תוצאות בדיקה: ספיגות נימית, מסה מרחבית, חוזק כפיפה ועוד |
|
|
התאמת UHPC לדרישות תקן 1872 חלק 1 | 12 | אישור המפעל – בהתאם לתקן ישראלי ת"י | UHPC אבן מלאכותית המיוצרת לפי תקן 1872 חלק 1 |
|
|
חיפוי בבטון אדריכלי – פרט קיבוע יבש | 13 | פרט יצרן | פרט שיטת קיבוע יבש לחיפוי בבטון אדריכלי |
|
|
מפרט תכונות חיפוי UHPC לפי 1872 חלק 1 | 14 | מפרט יצרן – לפי תקן ישראלי ת"י | מאפיינים: סטיות מותרות במידות, ספיגות, מסה מרחבית, חוזק כפיפה וכו' |
|
|
תכונות חיפוי אבן מלכותית – בטון אדריכלי | 15 | מפרט טכני – לפי תקן ישראלי ת"י | נתונים: מידות, ספיגות, מסה מרחבית, חוזק כפיפה, מודול אלסטיות ועוד |
|
|
ייצור מקומי | 17 | הצהרת החברה על מיוצר בישראל | 95% מהמוצר בייצור מקומי |
|
|
תכולת חומר ממוחזר | 18 | הצהרת החברה |
|
|
|
