השהיית נגר לפי דרישת ההידרולוג
המערכת קולטת ומשהה 15–55 ליטר מים למ״ר, לפי הדגם, ומאטה את הנגר עד כ-45 דקות בהתאם לשיפוע הגג. קצב השחרור הדרוש נקבע על ידי הידרולוג בכל פרויקט.
מערכת גג סופח מודולרית וקלת משקל, שמונחת מעל שכבת האיטום וקולטת ומשהה מי גשם לפני שהם מגיעים למערכת הניקוז — כחלק מתכנון הידרולוגי לצמצום ומניעת הצפות.

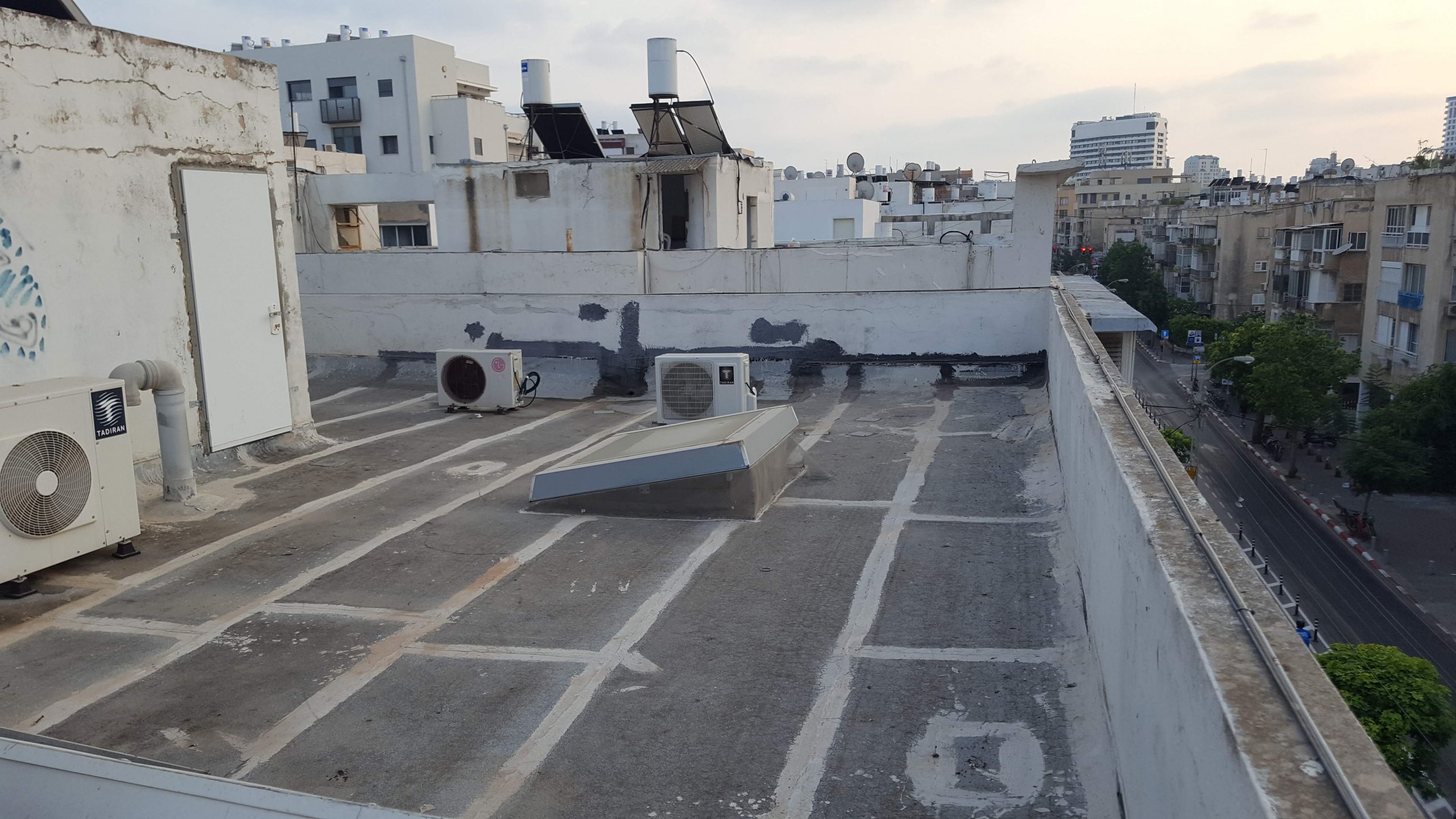

אירועי גשם קיצון קצרים וחזקים מחריפים בישראל, ורוב הגגות מתוכננים להעביר את מי הנגר מהר ככל האפשר למרזבים ולניקוז העירוני — מה שעלול לגרום להצפות, לנזקים לרכוש ולתשתית ואף לסכן חיי אדם. גג סופח משהה את מי הגשם באופן פאסיבי, כמו סביבה טבעית, ומשחרר אותם לאורך דקות עד עשרות דקות, כך שמערכת הניקוז העירונית מספיקה לקלוט אותם.
בדקנו הרבה מידע. אלה שלושת הדברים החשובים לדעת.
המערכת קולטת ומשהה 15–55 ליטר מים למ״ר, לפי הדגם, ומאטה את הנגר עד כ-45 דקות בהתאם לשיפוע הגג. קצב השחרור הדרוש נקבע על ידי הידרולוג בכל פרויקט.
שכבות המערכת מגנות על היריעות הביטומניות מקרינת שמש ישירה, כשהגג מגיע לכ-70 מעלות, ומאריכות את חייהן מכ-10–15 שנים לכ-30 שנה ויותר.
משקל ממוצע של כ-100 ק״ג למ״ר במצב רווי עם חיפוי החצץ — מתאים לרוב גגות הבטון השטוחים בישראל. אפשר לשלב את המערכת עם מערכות סולאריות ומערכות אחרות בגג.

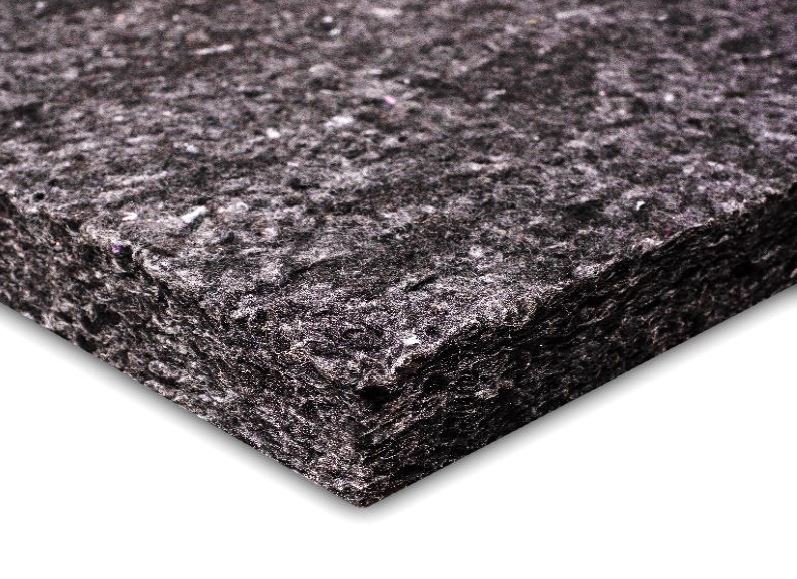

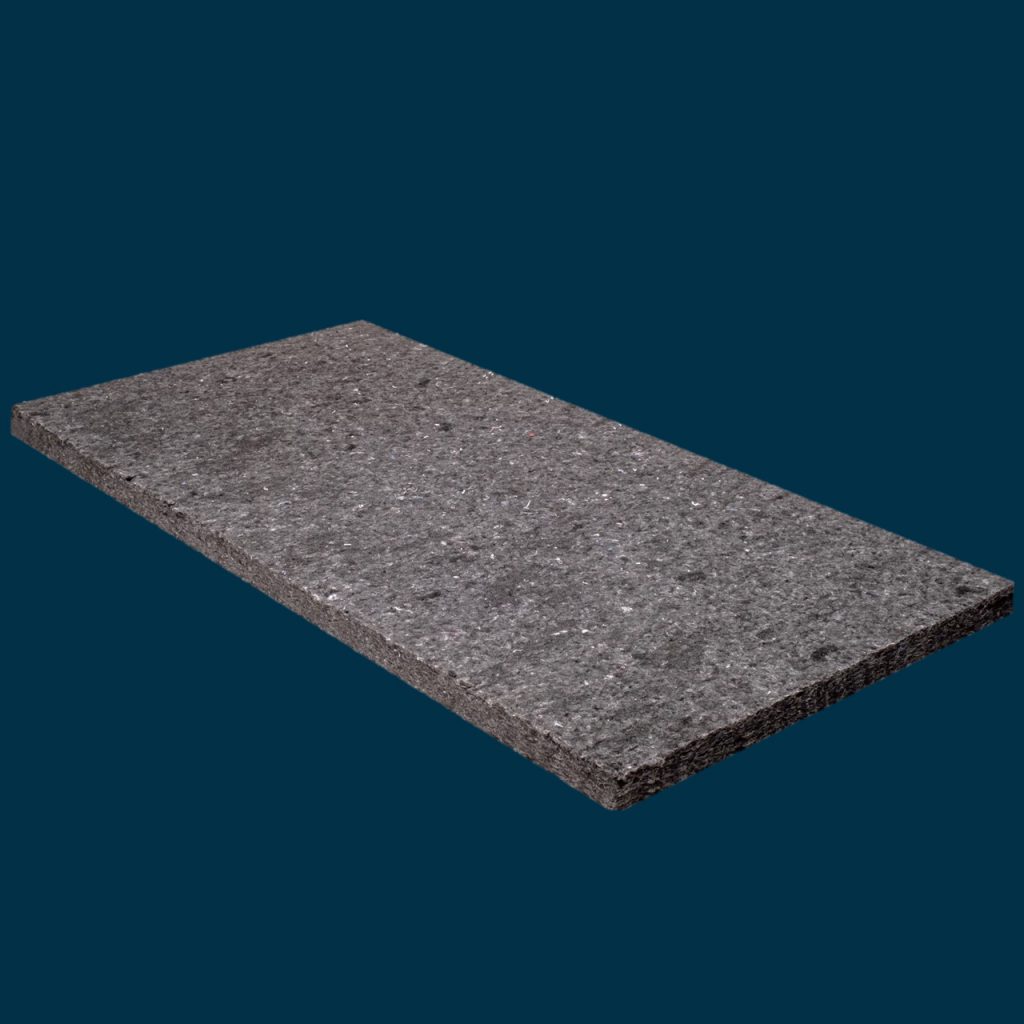

״גג סופח״ (המכונה גם ״גג כחול״) של בניין צומח הוא מערכת תשתית שמונחת מעל שכבת האיטום, בלי צמחייה, ומטרתה העיקרית היא השהיה ועיכוב של מי הגשמים לזמן קצוב בדרכם למערכת הניקוז שבמפלס הקרקע (Detention & Retention). המערכת מבוססת על לוחות גמישים בשם המסחרי AQUADESK, שמיוצרים בטכנולוגיה מוגנת בפטנט: הם סופגים ומשהים כמות משמעותית של מים ביחס לעוביים, ושומרים על יחס נפח אוויר של 80%.
בבניין חדש אפשר לשלב גג סופח כחלק מהתכנון ההידרולוגי, ואף לחסוך בבורות השהיה ולהפחית את מספר קידוחי החלחול (בכפוף לתכנון של יועץ הידרולוגי). לפי החברה, עלות ההקמה מינימלית והמערכת אינה דורשת תחזוקה.
| פרמטר | גג חשוף מקובל | גג סופח של בניין צומח |
|---|---|---|
| מי הגשם | מועברים מהר ככל האפשר למרזבים ולניקוז העירוני | מושהים ומשתחררים לאורך דקות עד עשרות דקות |
| שכבות האיטום | חשופות לשמש (עד כ-70 מעלות) — חיים של כ-10–15 שנים | מוגנות מקרינה ישירה — כ-30 שנה ויותר |
| חום | הגג קולט אנרגיה ביום ומשחרר אותה בלילה | אגרגט בהיר מחזיר חלק ניכר מהקרינה |
| רעש ממערכות על הגג | גג קשיח מחזיר את גלי הקול | הלוחות בולעים חלק מגלי הקול |

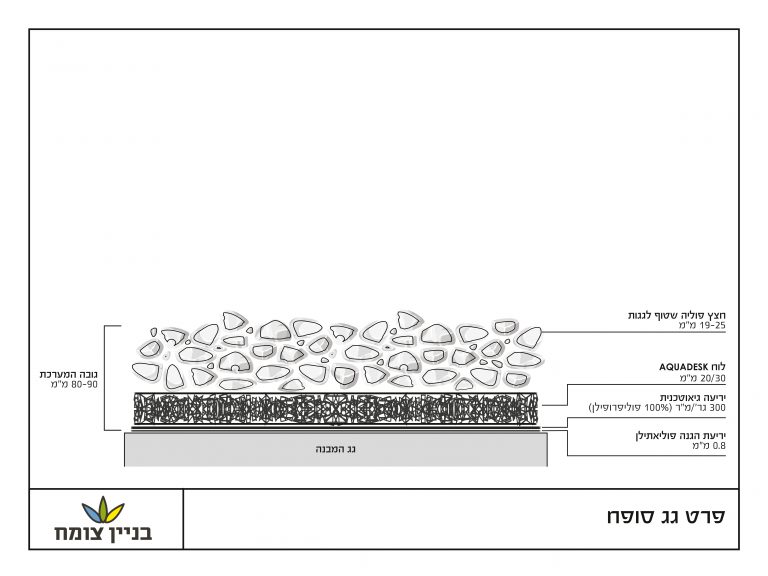

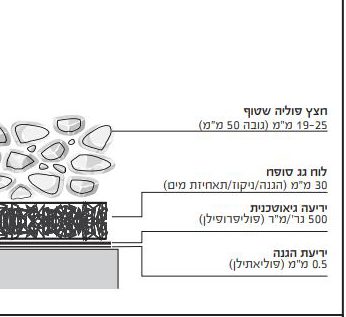

השכבות של גג סופח או צומח (מלמעלה למטה):
בניין צומח מציעה שתי קבוצות מוצר לתאחיזת מים: AQUADESK לניקוז והשהיה, שמתאים גם כתשתית לגגות ירוקים, ו-ENVIRET להשהיה ללא ניקוז (אחזקת מים). אפשר לשלב יריעה נוספת משתי הקבוצות ולהתאים את קיבולת המים לדרישות ההידרולוגיות של כל פרויקט. משך ההשהיה תלוי גם בשיפוע הגג. מומלץ להתייעץ עם יועץ תרמי כדי לקחת בחשבון את התכונות התרמיות של הלוחות במצב יבש ורטוב.
בזכות היתרונות האלה עיריות רבות כבר משלבות הנחיות ליישום גגות כחולים כחלק מהדרישות להיתרי בנייה.
תקנים ואישורים: ISO 14001 ו-ISO 50001 ליצרן הלוחות (RETEX) — אישורי ״מקור אחראי״; דף נתוני מוליכות תרמית; דף נתוני בידוד אקוסטי של AQUADESK; הצהרת חברה לתכולת חומר ממוחזר (לפי פנייה).
חומרים ממוחזרים: מוצרי AQUADESK עשויים 100% חומר ממוחזר מתעשיית הטקסטיל, שמקורו בין השאר בבקבוקי פלסטיק ממוחזרים — כלומר חומר הגלם עבר מחזור פעמיים. יריעת הבד הגיאוטכני עשויה 100% סיבי פוליפרופילן ממוחזרים.
מיתון ״אי החום העירוני״: שטחים בנויים שחשופים לשמש קולטים אנרגיה ביום, סופגים אותה במסה התרמית של הגג ומשחררים אותה בלילה — ומעלים את הטמפרטורה בסביבה הבנויה ואת השימוש במיזוג. גג סופח עם אגרגטים בהירים מחזיר חלק ניכר מהקרינה ומפחית את ספיגת החום ופליטתו מהגג לאורך היממה.
בידוד אקוסטי: גגות וקירות קשיחים מחזירים את גלי הקול ומעצימים את הרעש, בעיקר בגגות עם מדחסי מזגנים וגנרטורים. לוח הגג הכחול בולע חלק מגלי הקול ומפחית את המפגע האקוסטי.
מקור אחראי: המפעל שמייצר את מוצרי תאחיזת המים מחזיק באישורי ISO 14001 ו-ISO 50001, שנדרשים לניקוד ״מקור אחראי״ בתקן לבנייה ירוקה.
בידוד תרמי: ללוח AQUADESK 20 מוליכות תרמית של 0.038 W/m·K במצב יבש ו-0.14 W/m·K במצב רטוב. בישראל הלוח יהיה ברוב השנה במצב יבש, ויש לו חשיבות במיוחד בקומות העליונות.
התקן לבנייה ירוקה הוא תקן למבנה (פרויקט שלם) ולא למוצר ספציפי. הניקוד מציין את אפשרויות צבירת הניקוד במבנה כתוצאה מיישום המוצר, והניקוד הסופי ייקבע רק על ידי מכון ההתעדה.
פרויקט העושה שימוש במוצר יכול לזכות בניקוד בנייה ירוקה במסגרת ת"י 5281. הטבלה מציגה את פוטנציאל הניקוד על סמך המידע שהועבר לידינו.
| סעיף | מהות | ניקוד פוטנציאלי | נספחים | הערות |
|---|---|---|---|---|
| 1.1.1 ביצועים תרמיים | משמש כחלק ממערכת הבידוד התרמי לפי דרישת ת״י 1045 | תנאי סף | הגג יסומן כרכיב בידוד בדו״ח תרמי | תלוי במגע ישיר של שכבות הבידוד עם בטון הגג. יש להבדיל במוליכות בין מצב יבש לרווי |
| 1.1.4 שיפור דירוג אנרגטי לפי התקן הישראלי | חיסכון באנרגיה לאקלים המבנה | תרומה לשיפור דירוג אנרגטי לפי ת״י 5282 | נדרשת סימולציה בתוכנה מאושרת | גג ירוק/כחול יכול לשפר את הדירוג האנרגטי של הקומה העליונה ולשפר את ממוצע המבנה כולו |
| 2.9 תת־סעיף 2.1 מיתון ״אי החום העירוני״ — חומרי גמר לגגות שאינם צמחייה | הפחתת ספיגת חום בגגות | 1 נק׳ (100% מהגג) | תשריט המראה את סוגי המשטחים בגג ומקדמי החזרת הקרינה שלהם | האגרגט העליון יהיה במקדם החזרה (אלבדו) גבוה מ-LRV 0.65 |
| 3.4 ניהול מי נגר עילי וניקוז | השהיית מי נגר בגג כחלק מאסטרטגיה להגברת החדרה למי התהום ומניעת הצפות | שיפור הניקוד ההידרולוגי | שילוב הגג כחלק מתחשיב ההשהיה בדו״ח ההידרולוגי | השהיית מי הגשם יכולה לשפר את ההחדרה ולחסוך בפתרונות הידרולוגיים בקרקע |
| 4.2 חומרים ממוחזרים | שימוש בחומרים בעלי לפחות 20% תכולת חומר ממוחזר | 1 מתוך 4 חומרים המעניקים יחד 2 נק׳ | אישור של חברת בניין צומח | האישור הוא אישור חברה — יש לאשר מול מכון ההתעדה |
| 4.4 חומרים ממקור אחראי | היצרן מחזיק באישורי ״מקור אחראי״ | 1 מתוך 4 חומרים המעניקים יחד 1 נק׳ (לא למגורים) | אישור 14001 + אישור 50001 | |
| 9.1 חדשנות | גג כחול — פתרון חדשני ומתקדם להשהיית נגר | 0.5 נק׳ | מיניסייט SID הכולל הסבר על המערכת |
| משקל המערכת (רוויה, עם חיפוי חצץ) | כ-100 ק״ג למ״ר |
|---|---|
| קיבולת מים | 15–55 ליטר למ״ר, לפי הדגם |
| זמן השהיה | עד כ-45 דקות, תלוי בשיפוע הגג |
| AQUADESK 20 (ניקוז והשהיה) | עובי 20 מ״מ · 12 ליטר למ״ר · משקל רווי 14 ק״ג למ״ר |
| AQUADESK 30 (ניקוז והשהיה) | עובי 30 מ״מ · 20 ליטר למ״ר · משקל רווי 23 ק״ג למ״ר |
| ENVIRET 20 (השהיה ללא ניקוז) | עובי 20 מ״מ · 17 ליטר למ״ר · משקל רווי 19 ק״ג למ״ר |
| ENVIRET 30 (השהיה ללא ניקוז) | עובי 30 מ״מ · 26 ליטר למ״ר · משקל רווי 29 ק״ג למ״ר |
| יחס נפח אוויר בלוח AQUADESK | 80% |
| מוליכות תרמית AQUADESK 20 | 0.038 W/m·K ביבש · 0.14 W/m·K ברטוב |
| חיפוי | חצץ שטוף 14–19 או 19–23 מ״מ, בעובי 5 ס״מ לפחות |
| בד גיאוטכני | פוליפרופילן, לפחות 300 גרם למ״ר |
| תכולה ממוחזרת | AQUADESK ובד גיאוטכני: 100% |
המסמכים שהוצגו בערכת המידע ונבדקו על ידי SID:
בבדיקת מגמות השינוי במשטר הגשם בישראל מאז 1975, כחלק משינוי האקלים, ניכרת ירידה במספר הימים הגשומים ועלייה בעוצמת הגשם ליממה — מגמה שמגבירה את הסיכון לשיטפונות (על פי מחקרם של ברוך זיו, רוני דרורי ושות׳). לכן גוברת החשיבות של טיפול בנגר העילי ברמת הבניין היחיד.
״גג מועיל״ הוא שם כללי למגוון מערכות בגג שנותנות מענה לשלושה אתגרים: אנרגיה וחום עירוני, צמצום הצפות ותרומה לאקולוגיה במרחב הבנוי. גג סופח הוא אחת המערכות הפשוטות והיעילות מביניהן, ורוב המבנים בישראל נבנו עם גגות בטון שטוחים שיכולים לשאת את העומס הנוסף שלה.

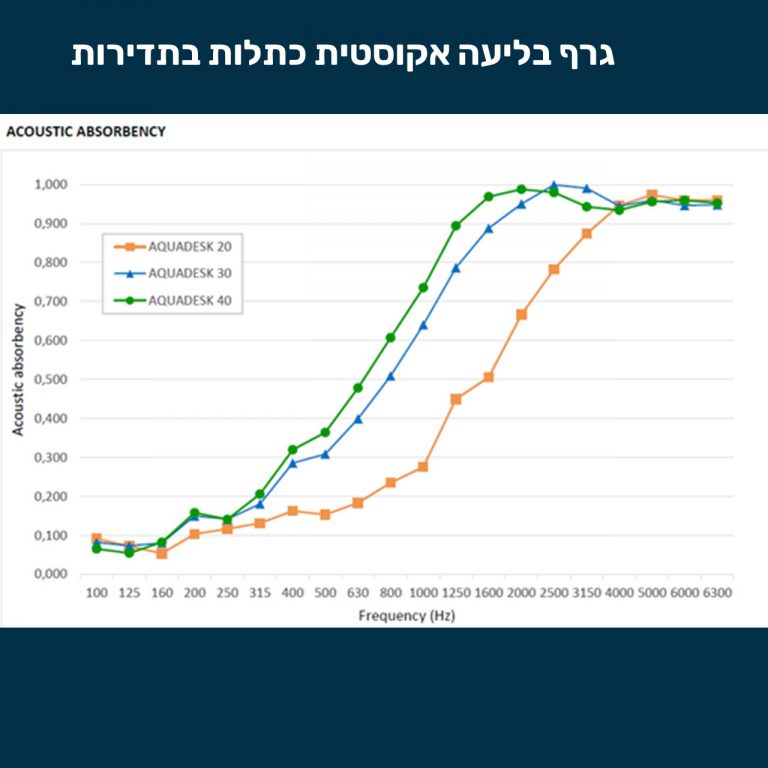

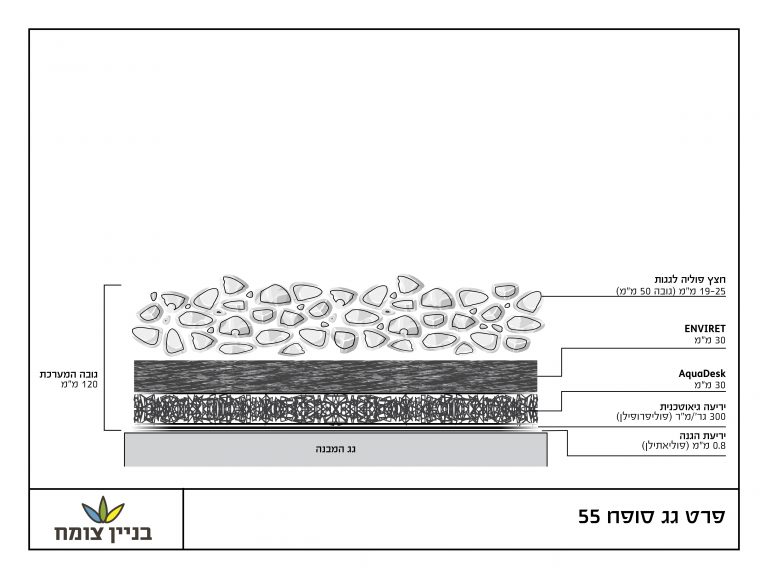

אפשר להתאים את קיבולת המים של הגג הסופח לדרישות ההידרולוגיות של כל פרויקט. בהמשך — חתכים טכניים של המערכת וגרף הבליעה האקוסטית של לוח AQUADESK כפי שהתקבל בבדיקת מעבדה.
אנחנו בוחנים התאמה, עלות ולוחות זמנים לפני שההחלטה מתקבעת בתכנון.
קבעו שיחת בדיקה לפרויקטבחרו את סוג הפנייה, ונחזור אליכם עם המידע הרלוונטי לפרויקט שלכם.
המידע בסקירה מבוסס על מסמכים ונתונים שנמסרו על ידי הספק או היצרן ונבדקו במסגרת תחקיר SID. האחריות לתכונות המוצר, לתוקף האישורים ולהתאמת המוצר לפרויקט חלה על הספק או היצרן והגורמים המקצועיים בפרויקט. האישורים שנמסרו ל-SID זמינים ופתוחים לעיון במאגר הירוק.
