דיוק ואיכות גמר
הפועלים באתר רק מרכיבים יחידות שהוכנו במדויק במפעל — מה שמצמצם למינימום את תקלות הביצוע בשלד ומאפשר גמר אחיד ואיכותי.

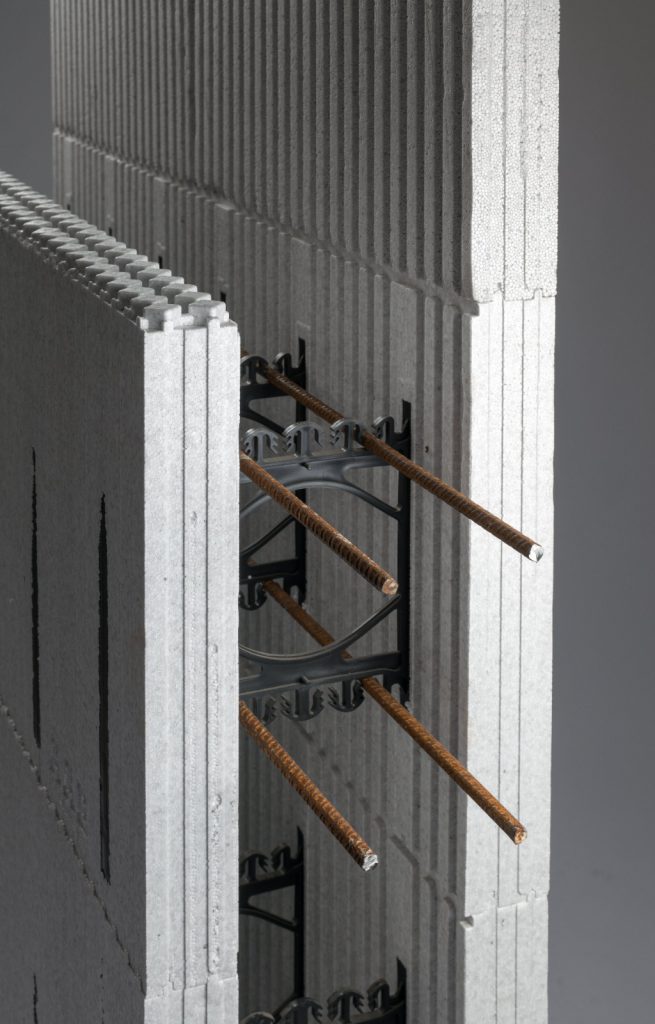

מערכת ICONEX היא שיטת בנייה שבה יוצקים בטון לתוך תבניות מתועשות מפוליסטירן מוקצף (EPS), שנשארות חלק מהקיר ומעניקות לו בידוד תרמי רציף — בנייה מהירה ומדויקת יותר, עם התנגדות תרמית R של 4.19 בחתך הסטנדרטי.

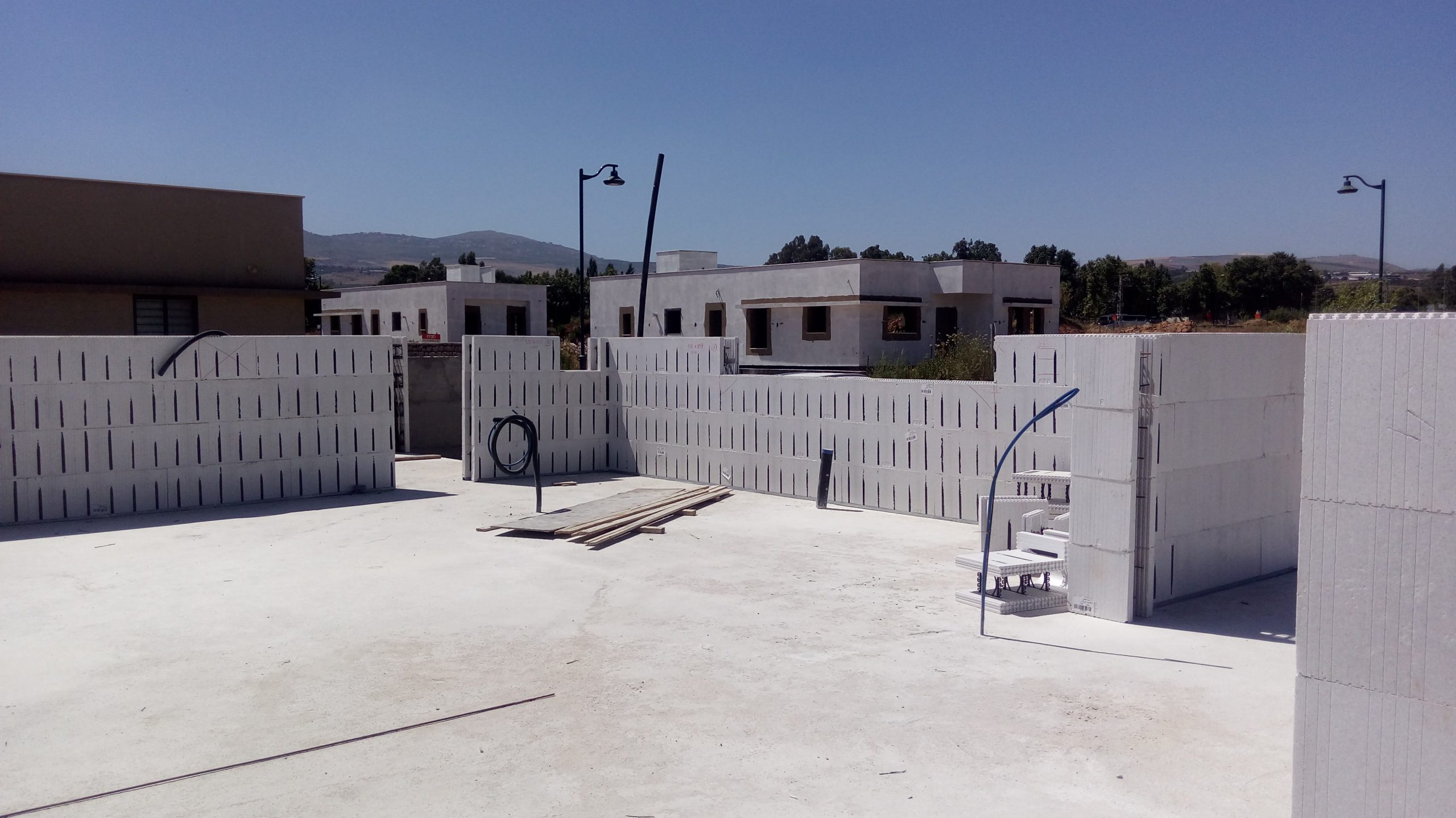

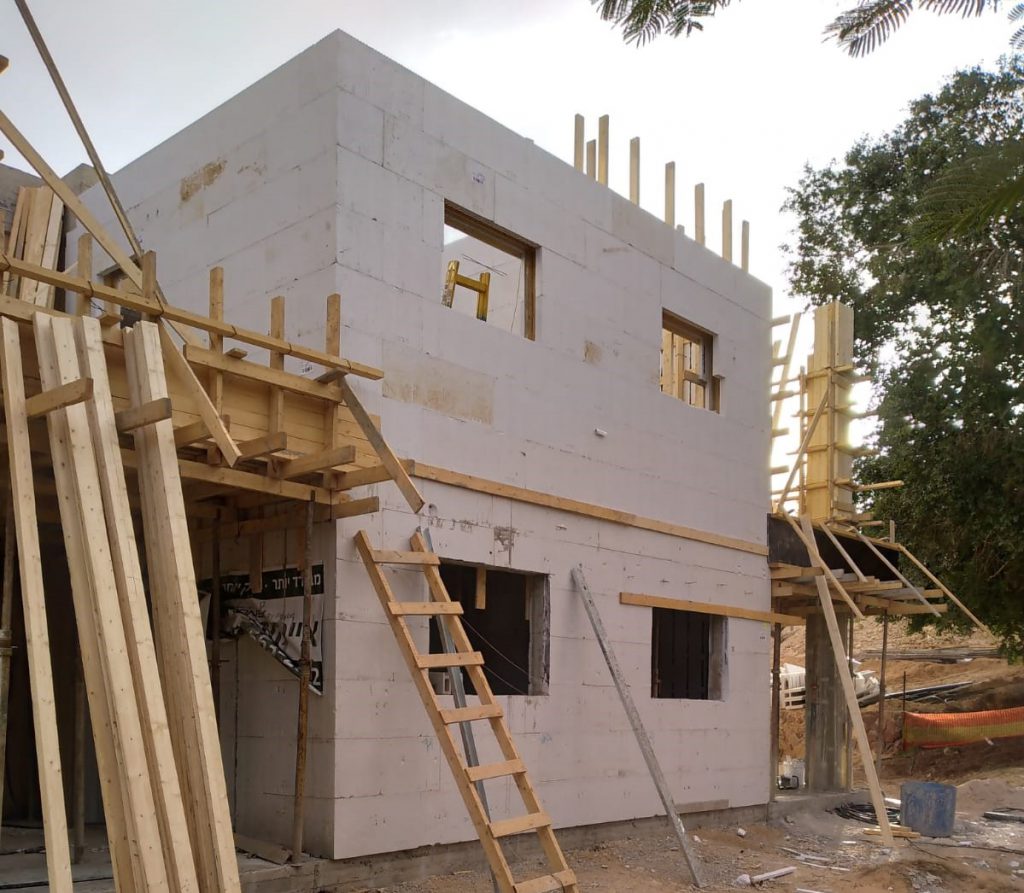

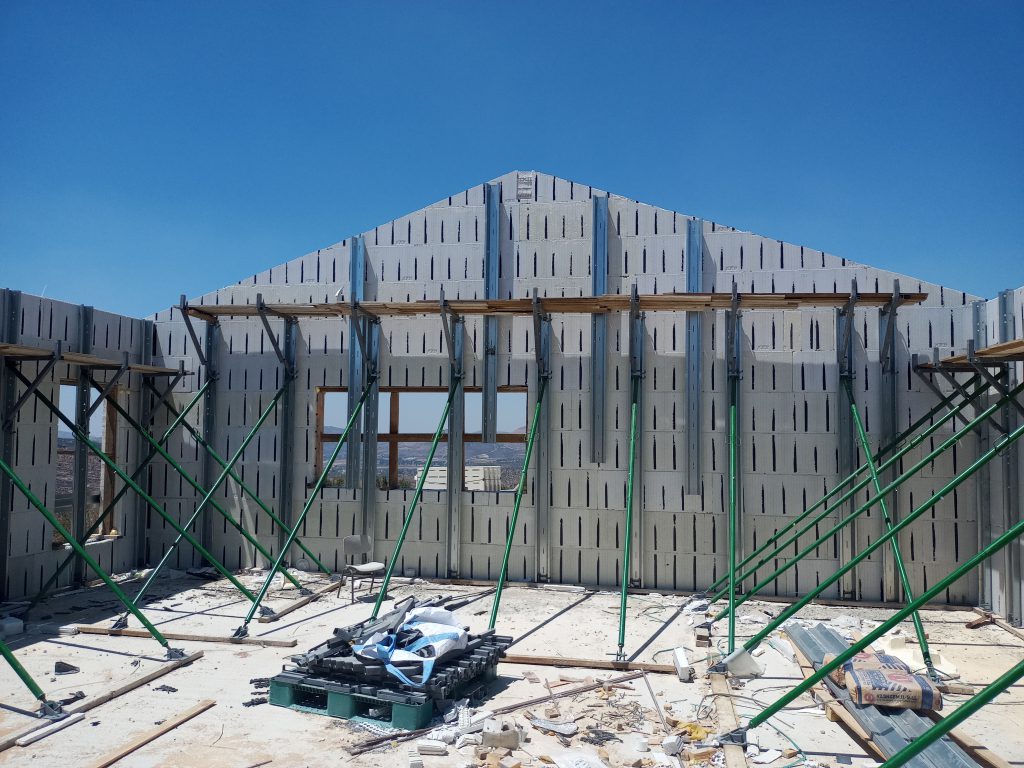

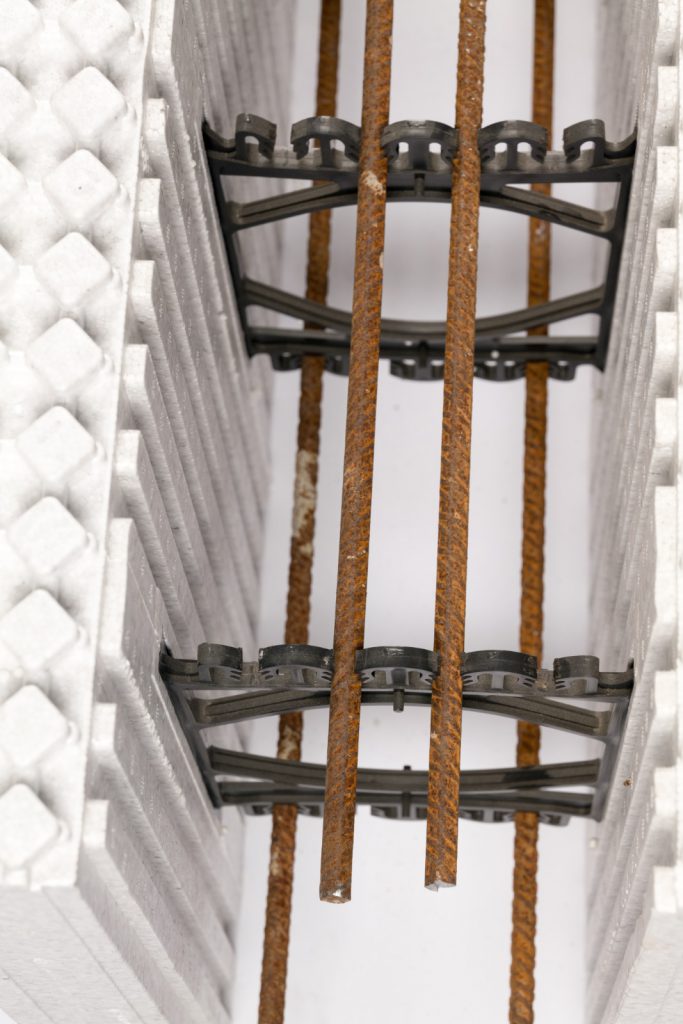

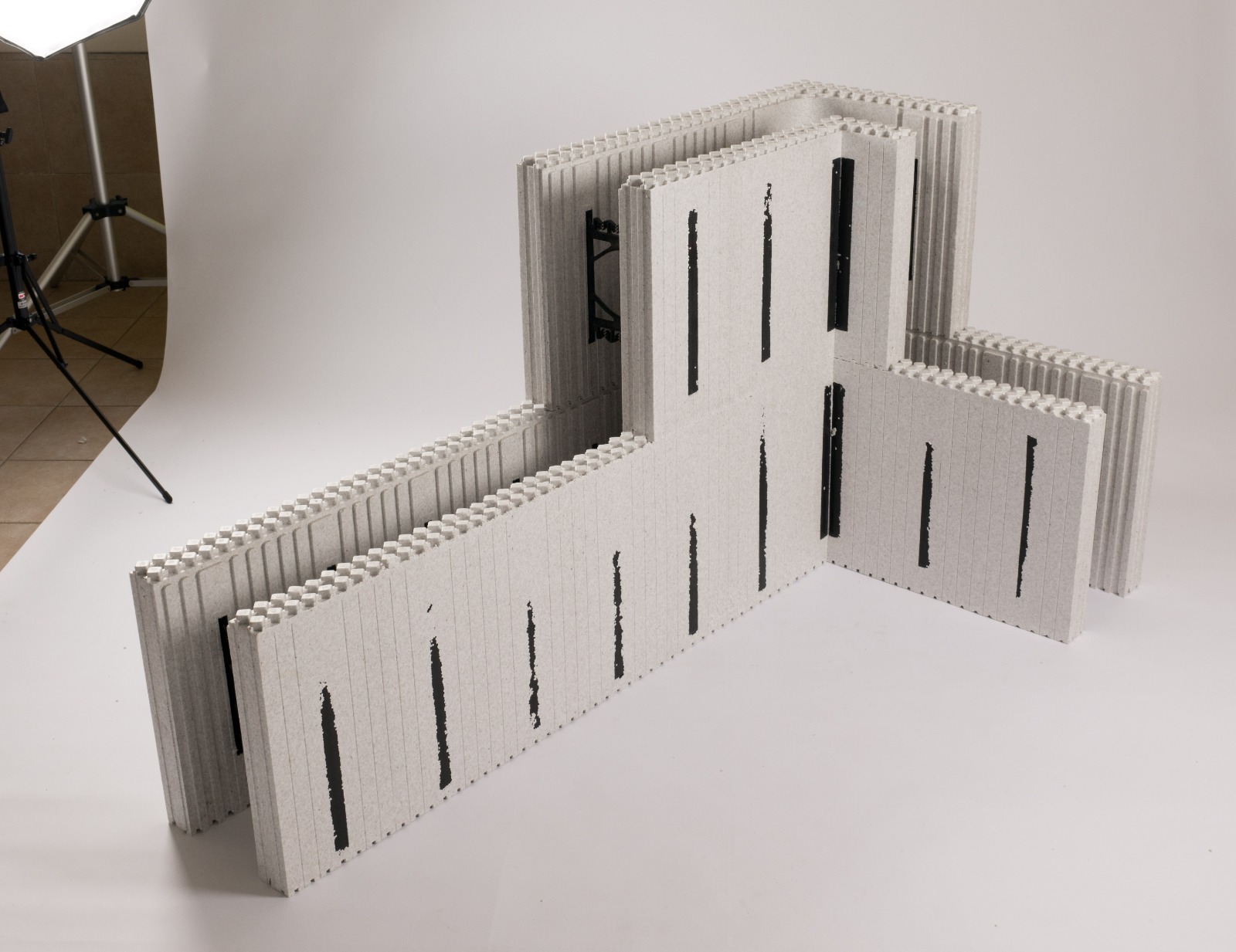

בבנייה קונבנציונלית בבלוקים וקורות בטון נוצרים גשרים תרמיים, ליקויי ביצוע רבים וזמני בנייה ארוכים. במערכת ICONEX מניחים תבניות קלות מפוליסטירן מוקצף זו על גבי זו, יוצקים לתוכן בטון, והתבניות נשארות בקיר כשכבת בידוד רציפה משני צדיו. כך מתקבל קיר חזק, מבודד ומדויק במידות, עם פחות שלבי עבודה ופחות פסולת באתר.
בדקנו הרבה מידע. אלה שלושת הדברים החשובים לדעת.
הפועלים באתר רק מרכיבים יחידות שהוכנו במדויק במפעל — מה שמצמצם למינימום את תקלות הביצוע בשלד ומאפשר גמר אחיד ואיכותי.
הבנייה מהירה יותר מהשיטות המקובלות בישראל, חלק מהצנרת מותקן בחלל הקיר לפני היציקה בלי חציבות, והדיוק חוסך שעות פיקוח ותיקונים.
בידוד של עד 6.5 ס"מ משני צדי הבטון יוצר מעטפת רציפה ללא גשרים תרמיים — "עקרון הצידנית" — שמונעת עיבוי לחות, עובש וסדקים.
בבנייה קונבנציונלית המשלבת בלוקים מבודדים וקורות בטון נוצרים גשרים תרמיים בחלקי הבטון, שבדרך כלל מטופלים בהצמדת שכבת בידוד נוספת. במערכת ICONEX הבידוד רציף בכל הקיר, והבטון עצמו מאשפר לאט בתוך התבניות ולכן חזק יותר.
השיטה מאפשרת תיעוש חלקי גם בבתים פרטיים ובפרויקטים שבהם הקירות שונים זה מזה — שם לא כלכלי להביא אלמנטים טרומיים. השיטה קיימת מסוף שנות ה-60 ונפוצה בעיקר בצפון אמריקה ובאירופה.
התנגדות תרמית כוללת (R) של חתכי קיר מבודדים המקובלים בישראל:
| חתך הקיר | התנגדות תרמית כוללת (R) |
|---|---|
| בלוק מבודד 25 | 1.53 |
| צמר מינרלי + בטון | 1.7 |
| ICONEX | 4.19 |

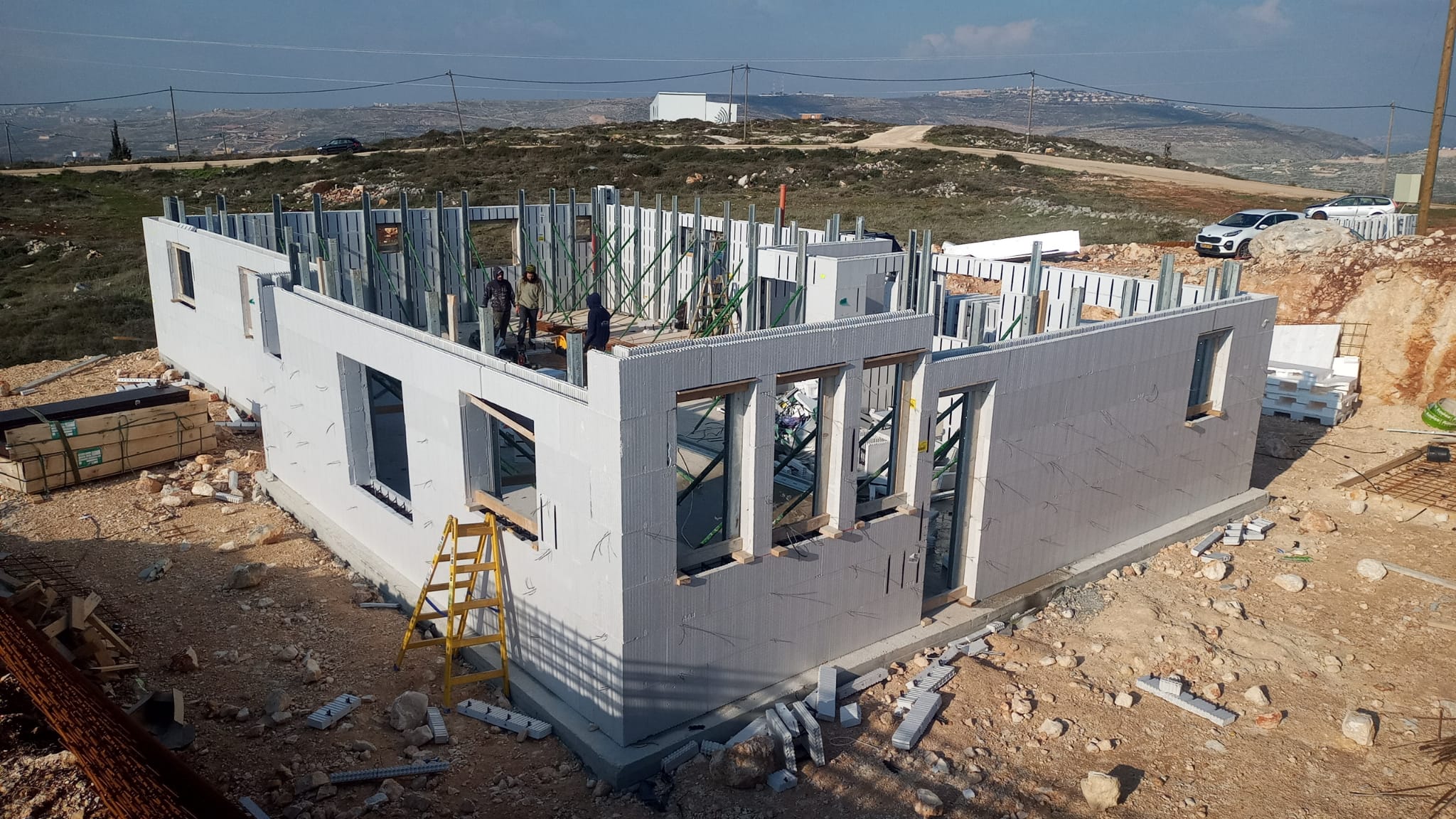

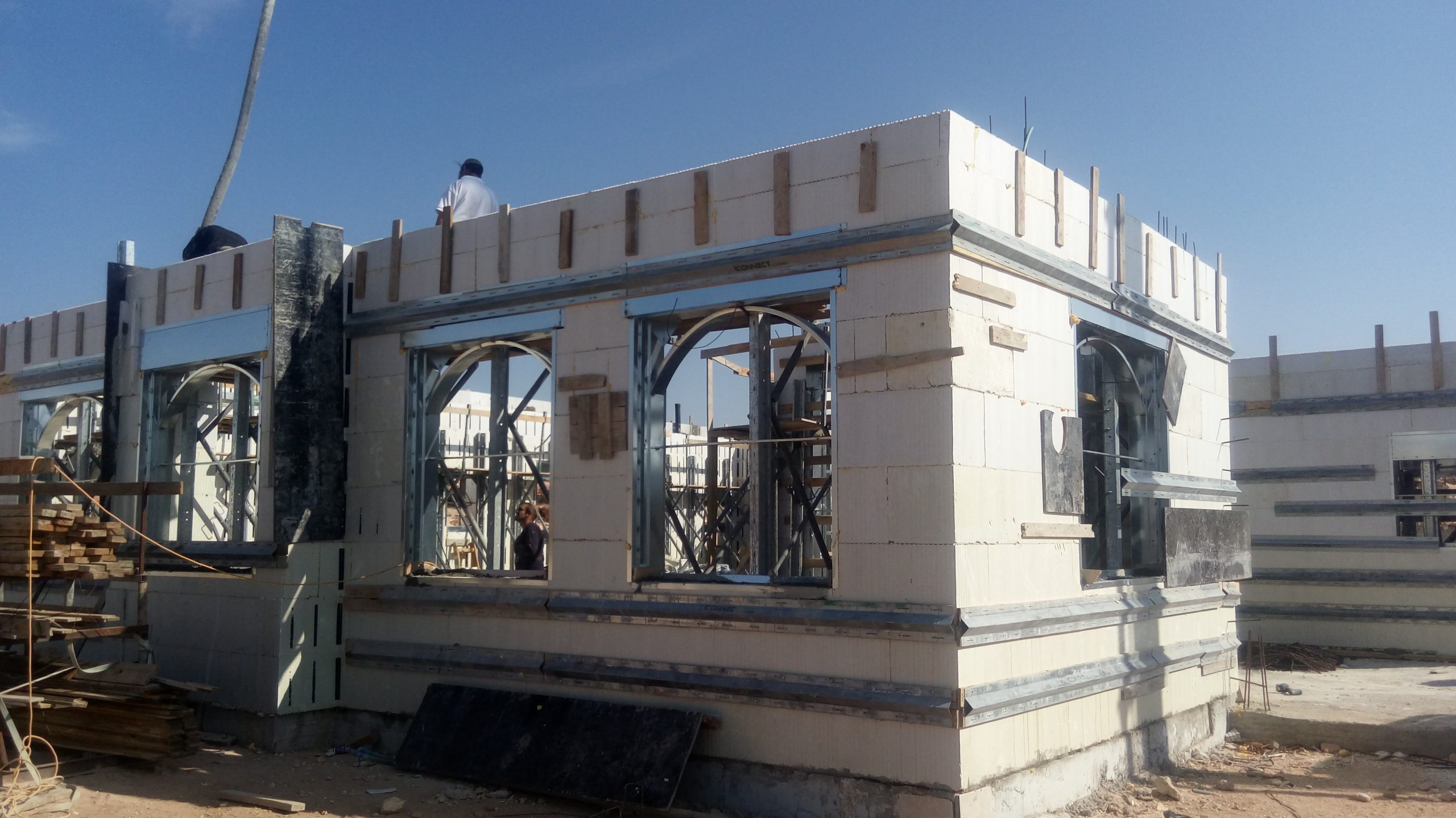

הפחתת פסולת בנייה: בינואר 2021, בבניית שתי וילות של 250–280 מ"ר מעטפת בקיבוץ ניצנים, נאספו 5–6 מכולות פינוי מכל וילה, לעומת 12–13 בדרך כלל — צמצום של כ-50% בכמות הפסולת. ביולי 2020, בבית פרטי של 136 מ"ר מעטפת, נאספו עם גמר השלד רק שני "שקי בלה" של פסולת בנייה. מכיוון שאין בנייה בבלוקים והיציקה נעשית ישירות לתבניות, האתר נקי ובטוח יותר.
מידול אנרגטי: בסימולציה של מבנה לדוגמה ביחס ל"דירת הייחוס" כל הדירות השיגו דירוג מעל A וחלקן +A — כלומר דירות שייבנו בשיטת ICONEX יהיו יעילות אנרגטית בלפחות 30% מדירות ממוצעות תקניות.

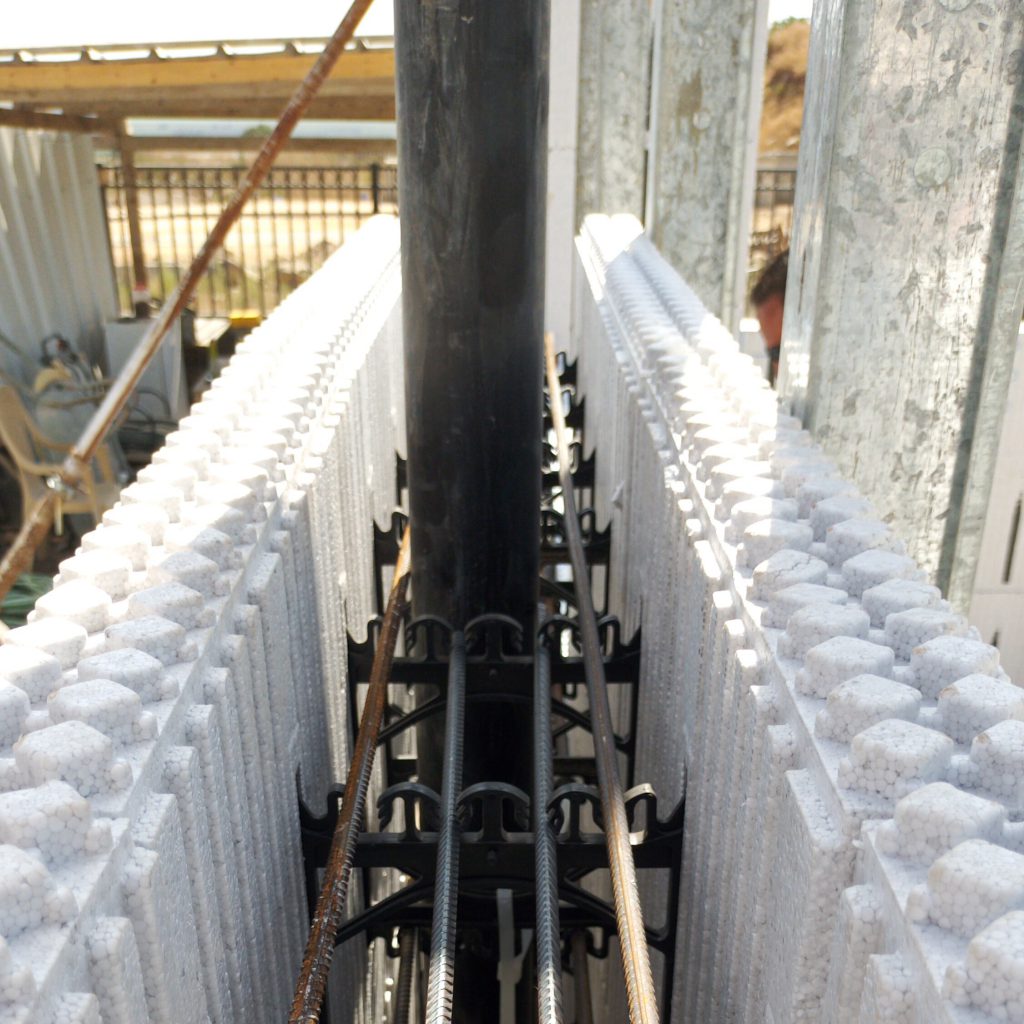

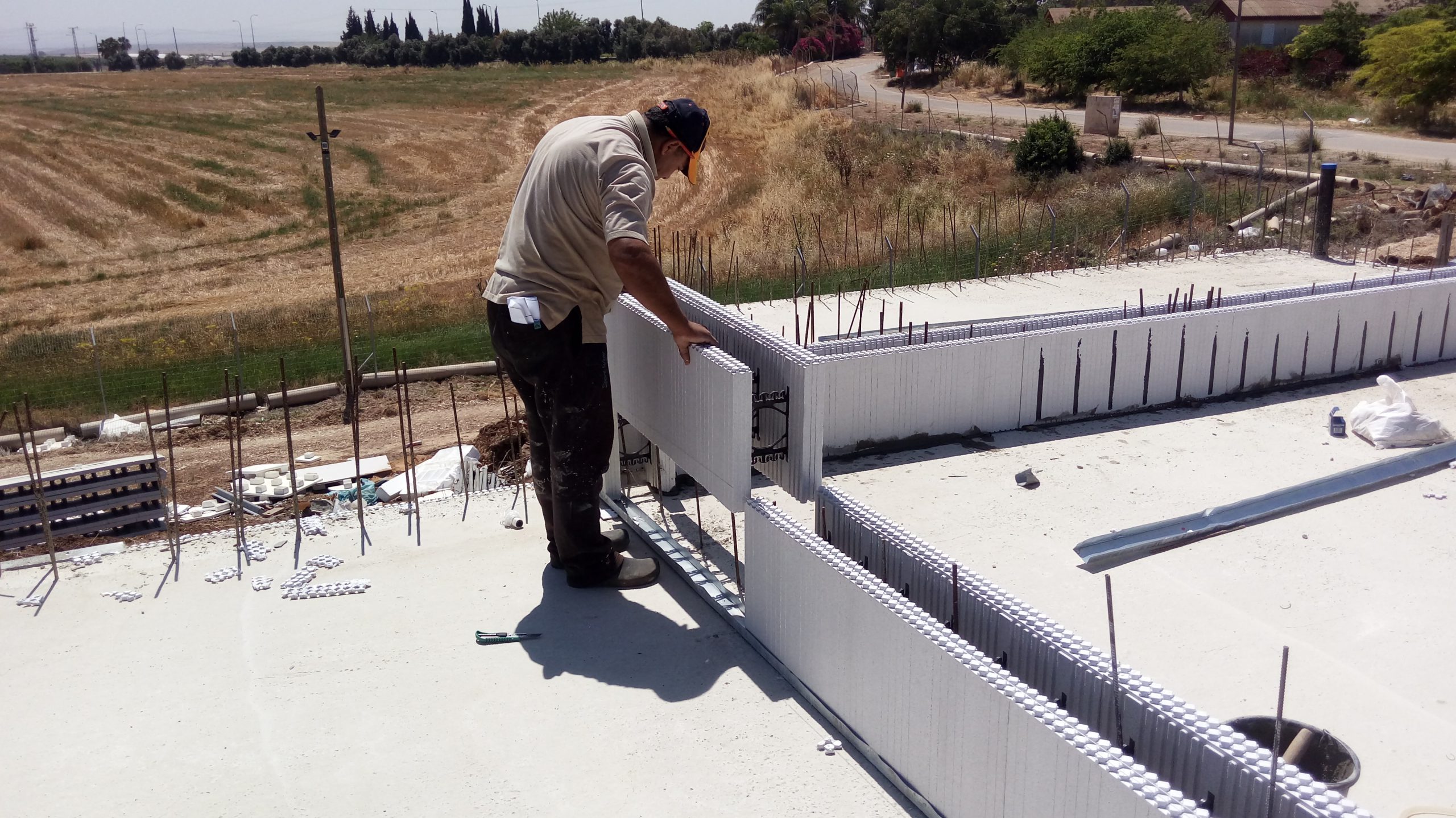

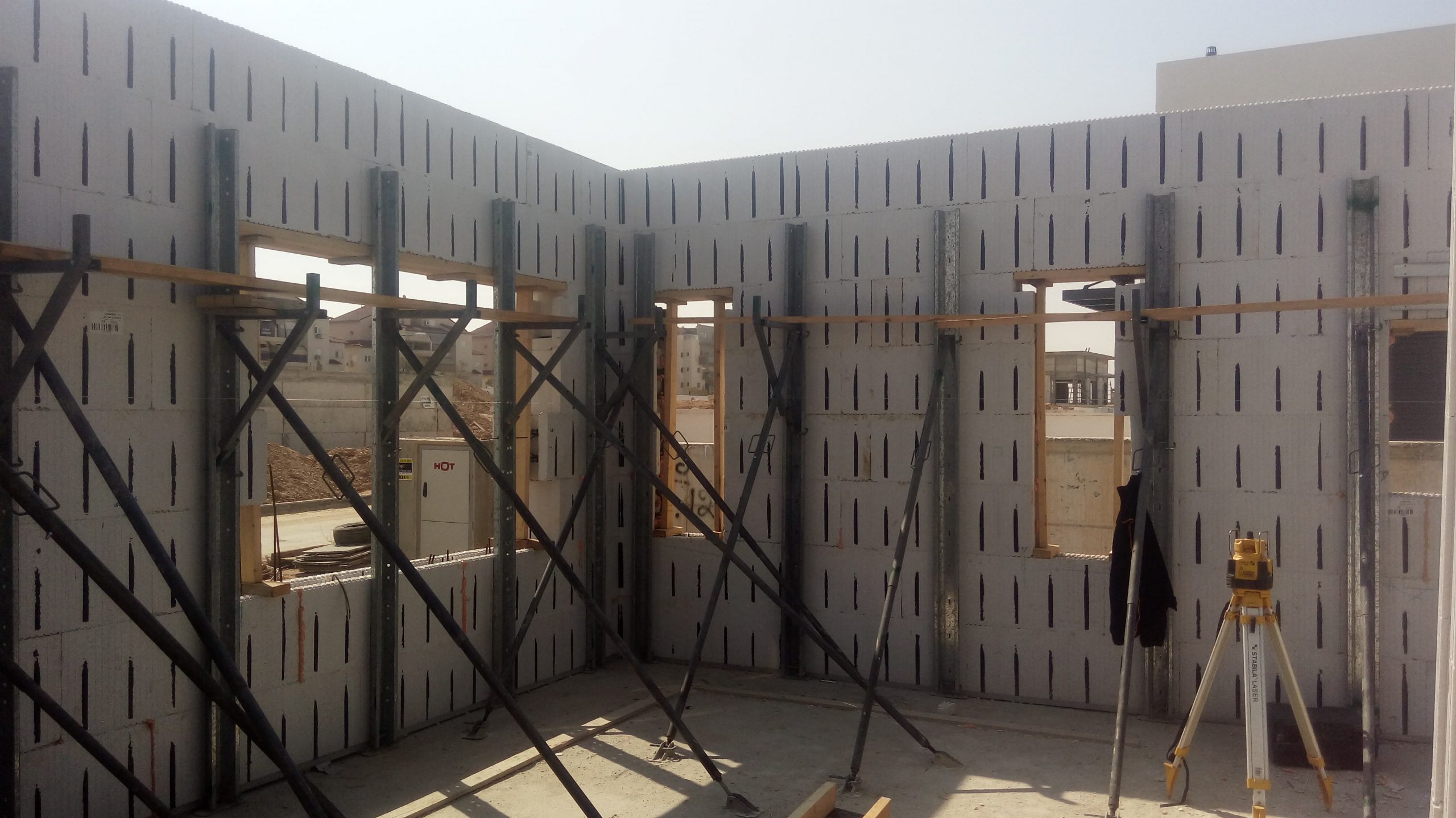

שלבי הביצוע: מניחים את תבניות ה-EPS זו על גבי זו, מתקינים בחלל הקיר חלק מהצנרת ויוצקים בטון. מבחוץ מיישמים טיח PB100 שפותח על ידי פוליביד בעובי 6 מ"מ בלבד (4 מ"מ + רשת + 2 מ"מ), שמייתר שכבות איטום, הרבצה ופריימר לפני הגמר הדקורטיבי — או מרכיבים חיפוי אבן או לוחות בתלייה יבשה. מבפנים מבריגים לוחות גבס ישירות לתבניות.
הערה: תקן 5281 לבנייה ירוקה הוא תקן למבנה שלם ולא למוצר. הניקוד בטבלה מציין את האפשרויות לצבור ניקוד במבנה כתוצאה מיישום המוצר, והניקוד הסופי נקבע רק על ידי מכון ההתעדה.
פרויקט העושה שימוש במוצר יכול לזכות בניקוד בנייה ירוקה במסגרת ת"י 5281. הטבלה מציגה את פוטנציאל הניקוד על סמך המידע שהועבר לידינו.
| סעיף | שם הסעיף | מהות | ניקוד פוטנציאלי | אישור |
|---|---|---|---|---|
| 1.1.4 | דירוג אנרגטי לפי תקן 5282 | דירוג אנרגטי | עד 15 נקודות לדרגה +A | נתוני פוליביד למערכת בהתאם לחתך הקיר |
| 4.1 | תו ירוק | חומרים ומוצרים בעלי תו ירוק | 1/15 נקודה (כל מוצר אחד מתוך 15 חומרים בקטגוריה) | תו ירוק |
| 4.3 | ייצור מקומי | חומרים ומוצרים מקומיים | עד 1/15 נקודה במגורים ועד 2/15 נקודה בשאר הייעודים (אחד מתוך 15 חומרים בקטגוריה) | תו מיוצר בישראל |
| 5.7 | איכות אקוסטית — מפלס לחץ הקול המרבי | מעטפת הבניין ורמת הרעש הפנימי | תרומה לעמידה בדרישות התקן ולהשגת עד 1.5 נקודות | חישוב הקיר לפי ת"י 1004 |
| 9.1 | חדשנות | תיעוש הבנייה | 0.5 נקודה | אישור מול הבודק |
| חומר התבנית | פוליסטירן מוקצף (EPS) — F 30 פוליביד |
|---|---|
| מוליכות תרמית של הפוליסטירן (λ) | 0.033 W/(m²·K) |
| עובי בידוד | עד 6.5 ס"מ מכל צד של הבטון |
| חתך סטנדרטי | בטון 20 ס"מ + פוליסטירן 13 ס"מ — עובי כולל 33 ס"מ |
| התנגדות תרמית כוללת (R) | 4.19 |
| הולכה (U) | 0.24 |
| מסה סגולית של החתך | 243.9 |
| קבוע זמן תרמי (TTC) | 218.97 שעות בקיץ · 214.55 שעות בחורף (חתך 29 ס"מ, נתוני פוליביד) |
| טיח חיצוני PB100 | 6 מ"מ (4 מ"מ + רשת + 2 מ"מ) |
| גמר פנימי | לוחות גבס מוברגים לתבניות |
| ייצור | מפעל פוליביד, קיבוץ משמר הנגב — תקני ISO |
מערכת ICONEX מציעה פתרונות וחיבורים נקיים למגוון פרטי בניין: מפגש קיר חיצוני ותקרה, בידוד תרמי לגג שטוח, חזית מאווררת, חלון עם ארגז קלקר, חלון עם תריס סטנדרטי, חלון צרפתי וקיר חדר רטוב.
| מוצר נבדק | מסמך / תו תקן | נבדק ע״י SID |
|---|---|---|
| מערכת תבניות ICONEX | תו ירוק | תוקף 2023 |
| מערכת תבניות ICONEX | חוזק בטון לאחר 28 יום | 07/22 |
| מערכת תבניות ICONEX | אישור משרד הביטחון לשיטת הביצוע | 07/22 |
| מערכת תבניות ICONEX | MSDS (2 דפים) | 07/22 |
| מערכת תבניות ICONEX | דוח תרמי לפי ת"י 1045 | 12/22 |
| פוליביד | ISO 14001 | תוקף 08/2025 |
אנחנו בוחנים התאמה, עלות ולוחות זמנים לפני שההחלטה מתקבעת בתכנון.
קבעו שיחת בדיקה לפרויקטבחרו את סוג הפנייה, ונחזור אליכם עם המידע הרלוונטי לפרויקט שלכם.
המידע בסקירה מבוסס על מסמכים ונתונים שנמסרו על ידי הספק או היצרן ונבדקו במסגרת תחקיר SID. האחריות לתכונות המוצר, לתוקף האישורים ולהתאמת המוצר לפרויקט חלה על הספק או היצרן והגורמים המקצועיים בפרויקט. האישורים שנמסרו ל-SID זמינים ופתוחים לעיון במאגר הירוק.
