בולמת רעשי הולם בין קומות

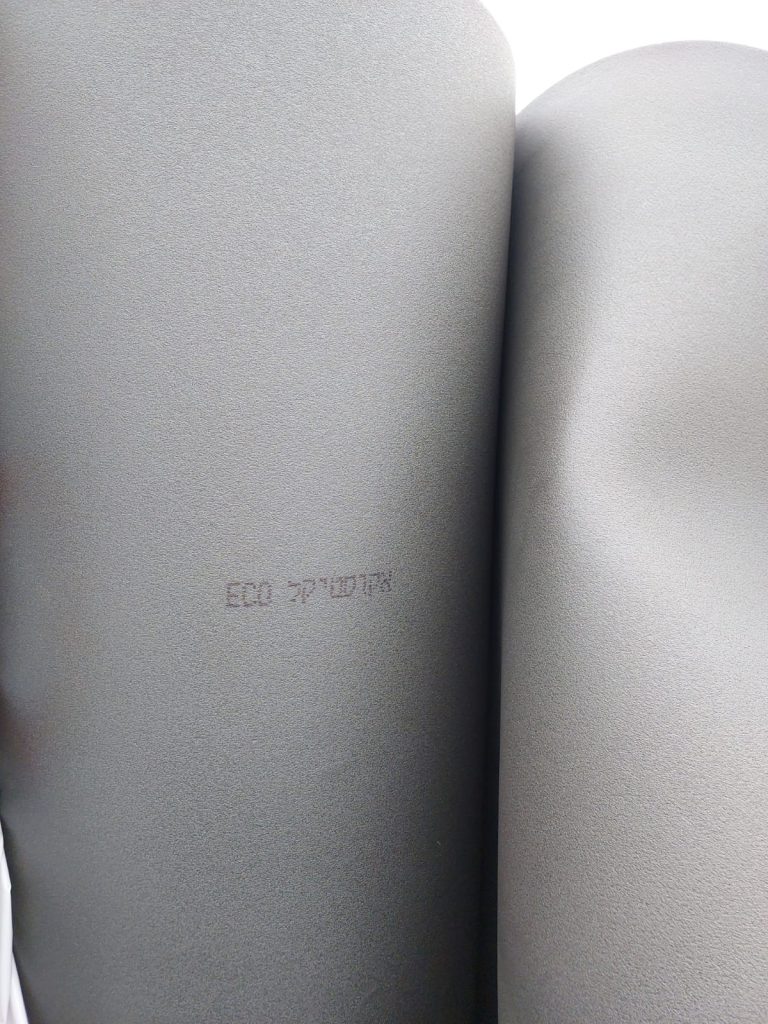

יריעת אקוסטיקל ECO יוצרת ״במת הפרדה צפה״ בין משטח הרצפה למבנה ומפחיתה מעבר גלי קול בין הקומות, בהתאם לדרישות ת״י 1004.
יריעות פלציב מפוליאתילן מוקצף ומצולב בעל תאים סגורים יוצרות ״במת הפרדה צפה״ בין הריצוף למבנה, בולמות רעשי הולם בין קומות ומוסיפות בידוד תרמי — ושומרות על תכונותיהן תחת עומס לאורך חיי המבנה.
עם ציפוף הבנייה גוברת החשיבות של בידוד אקוסטי, ות״י 1004 מחייב כל יזם בבנייני מגורים. אחת הבעיות הנפוצות היא מעבר ״קול הולם״, כמו נקישות עקבים, לדירות סמוכות: מילוי החצץ (״סומסום״) המקובל מתחת לרצפות אינו מבודד מספיק בין הקומות. יריעות אקוסטיקל ECO של פלציב מונחות מתחת לשכבת המילוי או המדה ובולמות את רעשי ההולם, ובזכות הפוליאתילן המצולב מספקות גם בידוד תרמי.
בדקנו הרבה מידע. אלה שלושת הדברים החשובים לדעת.
יריעת אקוסטיקל ECO יוצרת ״במת הפרדה צפה״ בין משטח הרצפה למבנה ומפחיתה מעבר גלי קול בין הקומות, בהתאם לדרישות ת״י 1004.
הפוליאתילן המצולב בעל התאים הסגורים נושא עומס של לפחות 200 ק״ג למ״ר ושומר על תכונותיו לאורך זמן, בעוד פוליאתילן שאינו מצולב נמעך ומאבד מתכונותיו.

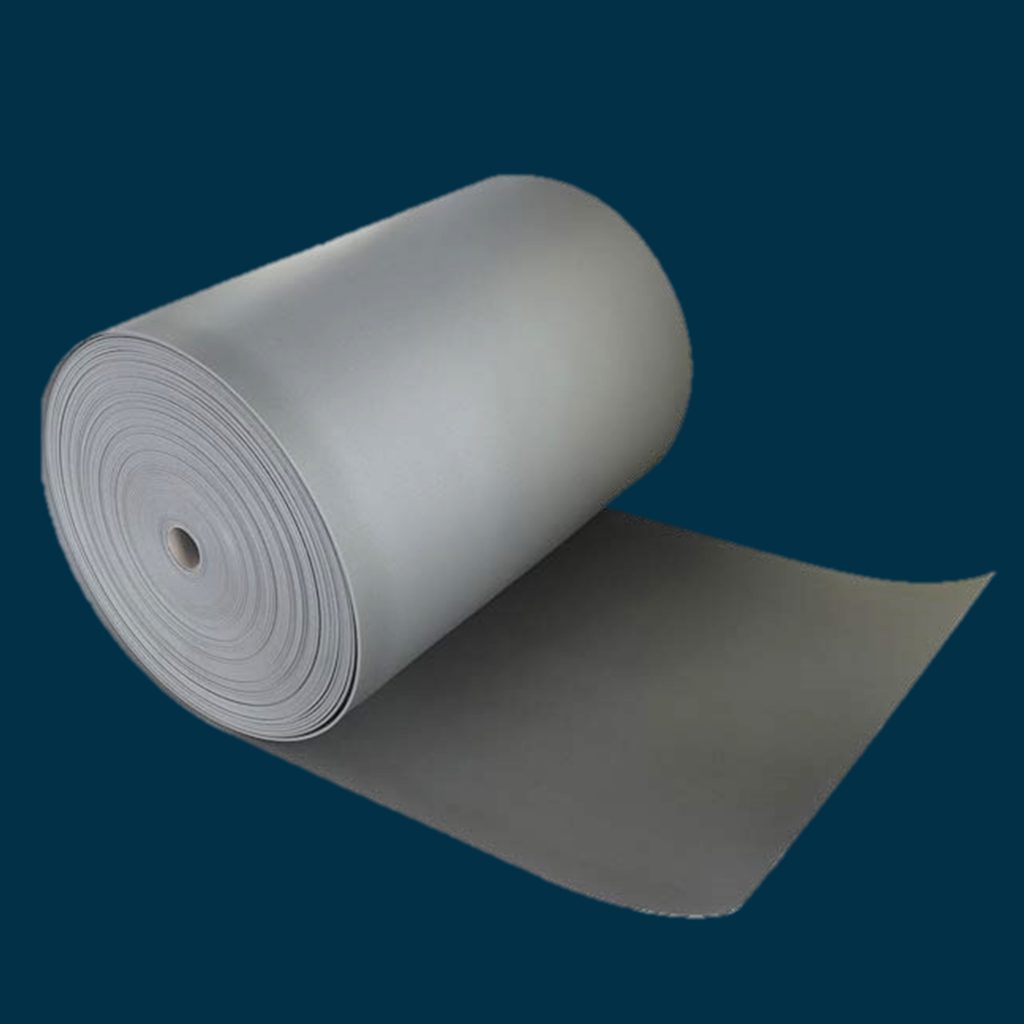

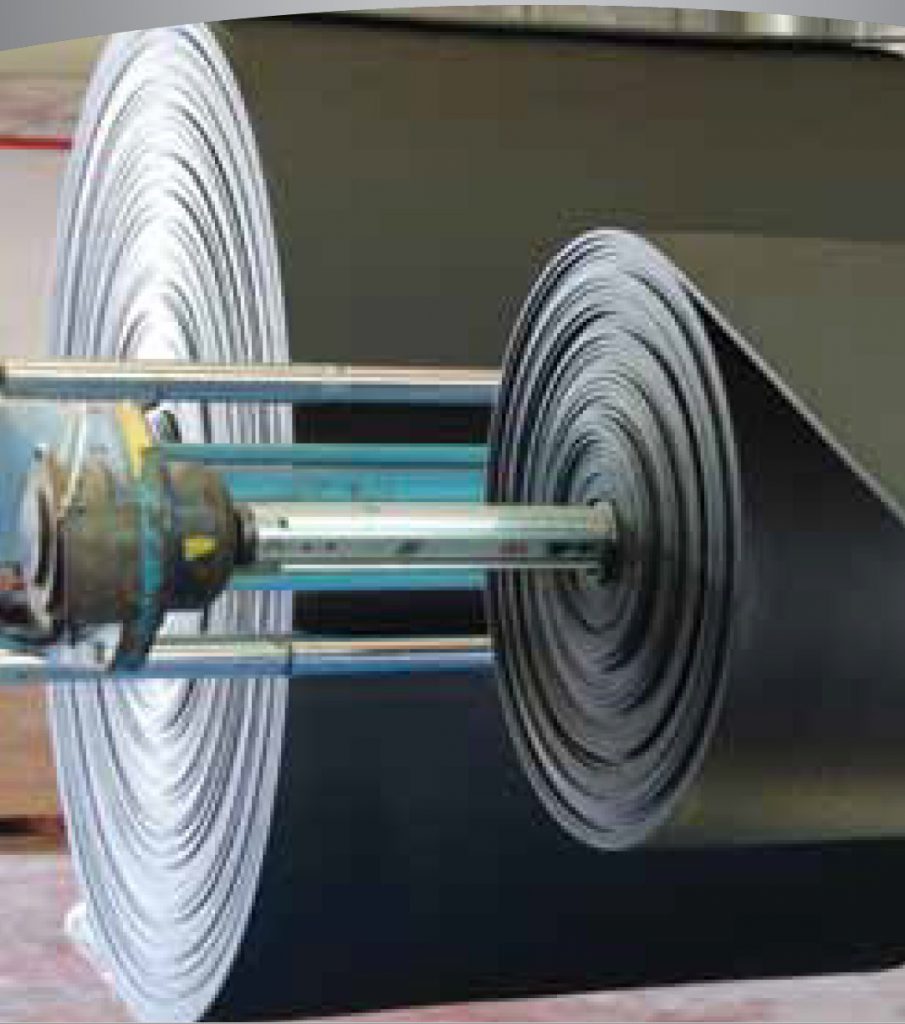

גלילים ברוחב 150–200 ס״מ, שלפי החברה הם הרחבים ביותר בשוק, נפרסים בחפיפה ועלייה בדפנות בלי הדבקה. אפשר להזמין יריעות עם פס הדבקה לרציפות מלאה של המשטח.
בשוק יש מוצרי פוליאתילן נוספים שנראים דומים, אבל לא כולם ״מצולבים״. בפוליאתילן מצולב יש קישור כימי בין שרשראות הפולימר, שמעניק לו חוזק ועמידות בעומסים גדולים לאורך כל חיי המבנה. מוצרים מפוליאתילן שאינו מצולב קורסים תחת עומס — נמעכים ומתכווצים — ומאבדים עם הזמן מתכונותיהם התרמיות והאקוסטיות. לפי גישת SID, חומר איכותי מוגדר גם לפי העמידות ושמירת התכונות שלו לאורך כל חיי המבנה.

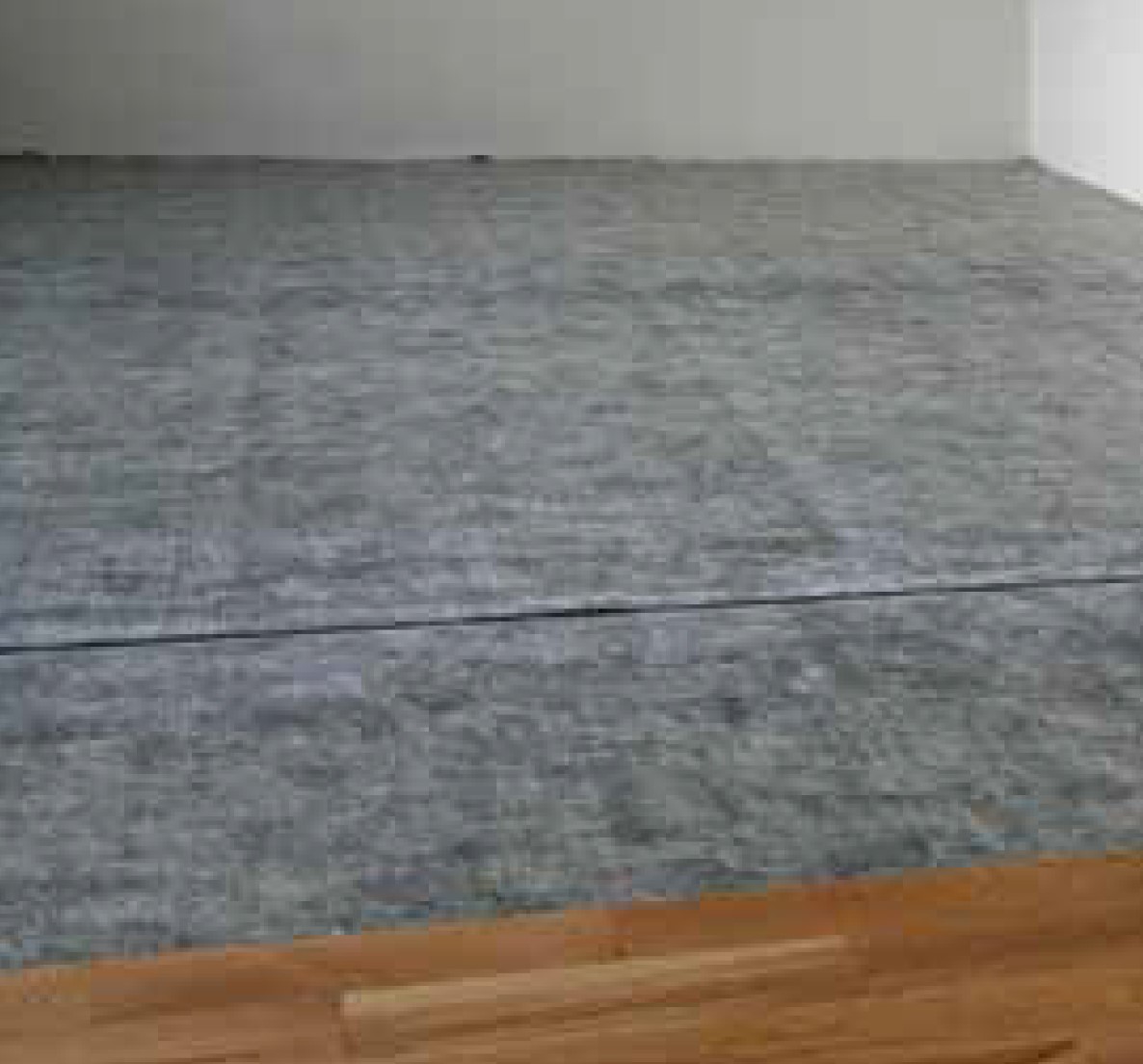

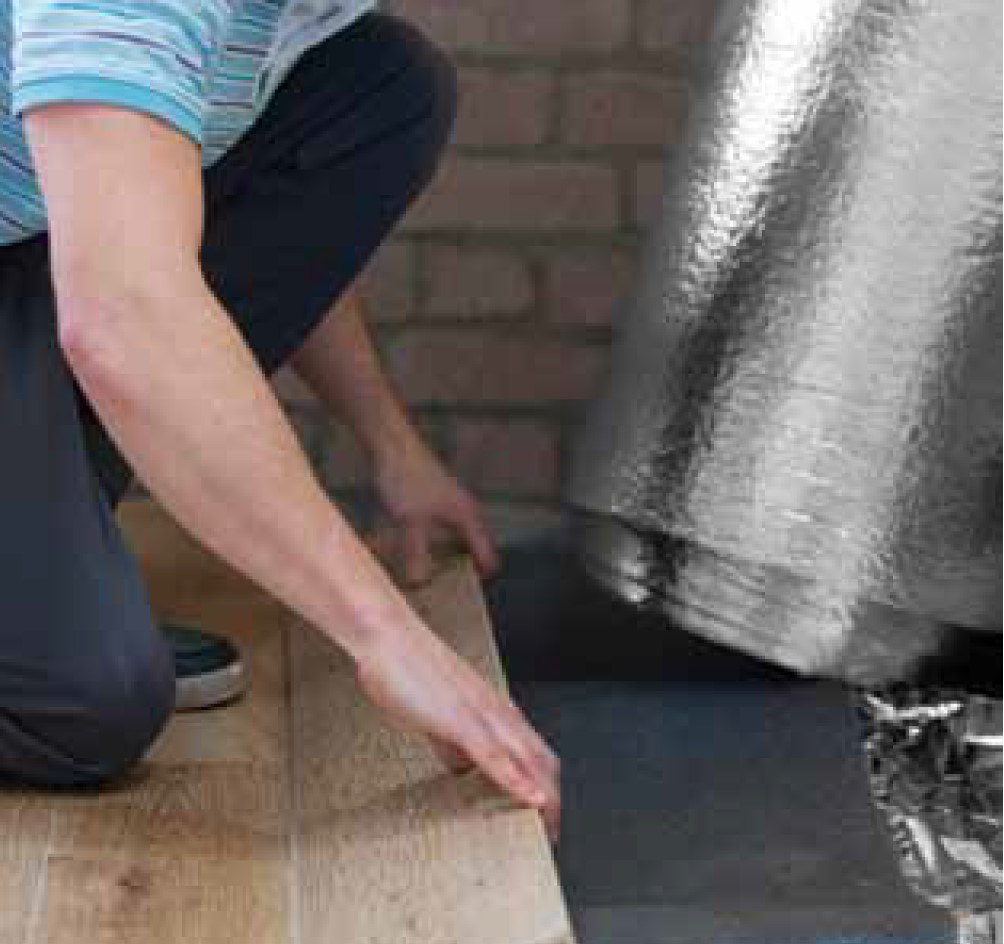

חומרים אקוסטיים מתחלקים ל״סופגי קול״, כמו צמר מסוגים שונים, ול״חוסמי קול״ כמו אקוסטיקל ECO. גם יריעת התשתית של פלציב לפרקט עבה יותר מהחלופות המקובלות אצל קבלנים, מבודדת טוב יותר אקוסטית ותרמית ומהווה תשתית יציבה לרצפת הפרקט.
| פרמטר | מילוי חצץ (״סומסום״) בלבד | יריעת פוליאתילן לא מצולב | אקוסטיקל ECO (פוליאתילן מצולב) |
|---|---|---|---|
| בידוד מקול הולם | אינו מבודד מספיק בין הקומות | תכונות תרמו־אקוסטיות לא זהות | בולמת רעשי הולם בהתאם לת״י 1004 |
| התנהגות תחת עומס לאורך זמן | — | נמעכת, מתכווצת ומאבדת מתכונותיה | נושאת לפחות 200 ק״ג למ״ר ושומרת על תכונותיה |
| בידוד תרמי | — | פוחת עם הזמן | λ = 0.0352 W/m·K (צפיפות GA25) |
היישום פשוט, אבל יש עקרונות שחייבים להקפיד עליהם כדי להשיג את הבידוד האקוסטי הנדרש בת״י 1004:

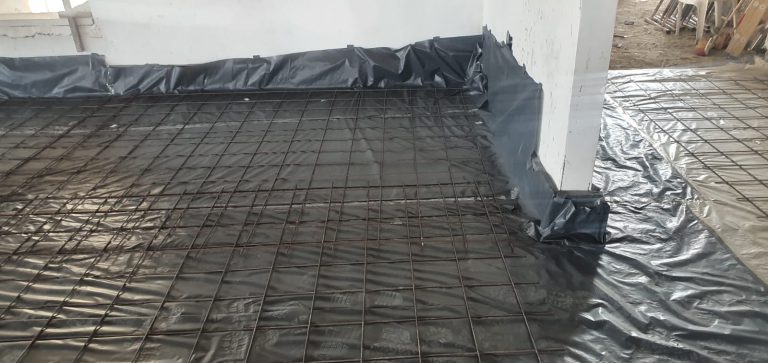

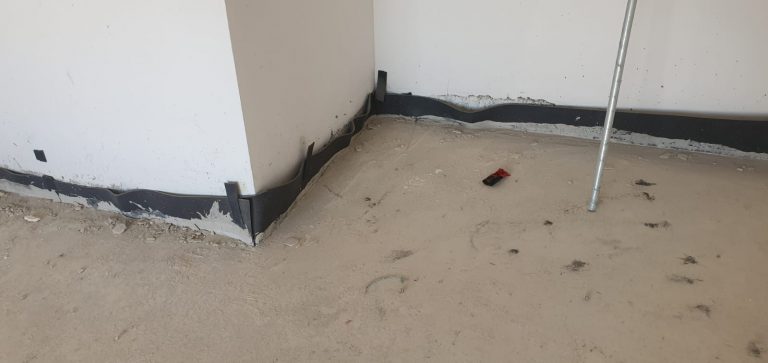

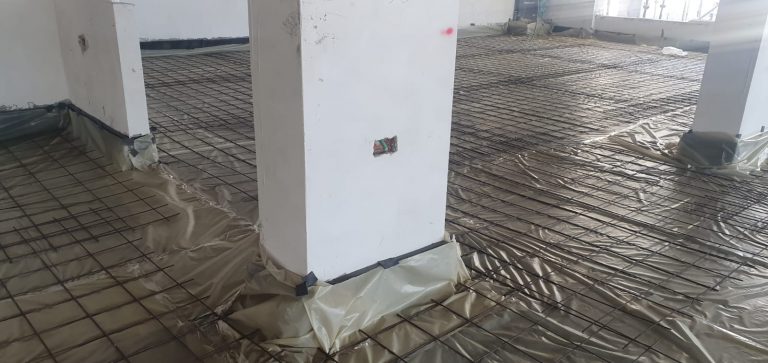

המוצרים מגיעים לאתר בגלילים או ביריעות, ואפשר לקבל יריעות עם פס הדבקה שמחבר בין היריעות למשטח רציף בלי מרווחים — לרציפות יש חשיבות רבה לתפקוד האקוסטי. עובי החומר, סוגו וצפיפותו מוגדרים על ידי יועץ אקוסטיקה, ולעומסים גדולים במיוחד מהנדסי פלציב מתכננים וממליצים על המוצר המתאים לפי חישובי משקל ליחידת שטח.
ליווי מקצועי: פלציב, יחד עם חברת האחים פרישמן, מציעה שירות ליווי מדגמי לפרויקט — הדרכה, ליווי היישום, דגימת היישום בפועל והפקת דו״ח אישור לתקינות הביצוע בבדיקה המדגמית. יזם או קבלן שנעזר בשירות משפר משמעותית את איכות היישום.
סרטון: ד״ר נעם אוסטרליץ מסביר על יריעה תרמית־אקוסטית עם סרט דביק
הסקירה מתמקדת במוצרים הבאים:
בתעלות מיזוג אוויר: בידוד שמונע בריחת חום או קור ועיבוי מים (קונדנסציה) על התעלות; שכבה שחוסמת מעבר קול ומפחיתה את רעש המערכת וזרימת האוויר; ואפשרות להזמין חומר עם מרכיבים אנטי־בקטריאליים. למקוואות ולמאגרי מים אפשר להזמין את המוצר עם תוספים שמונעים התפתחות ירוקת וקורוזיה.

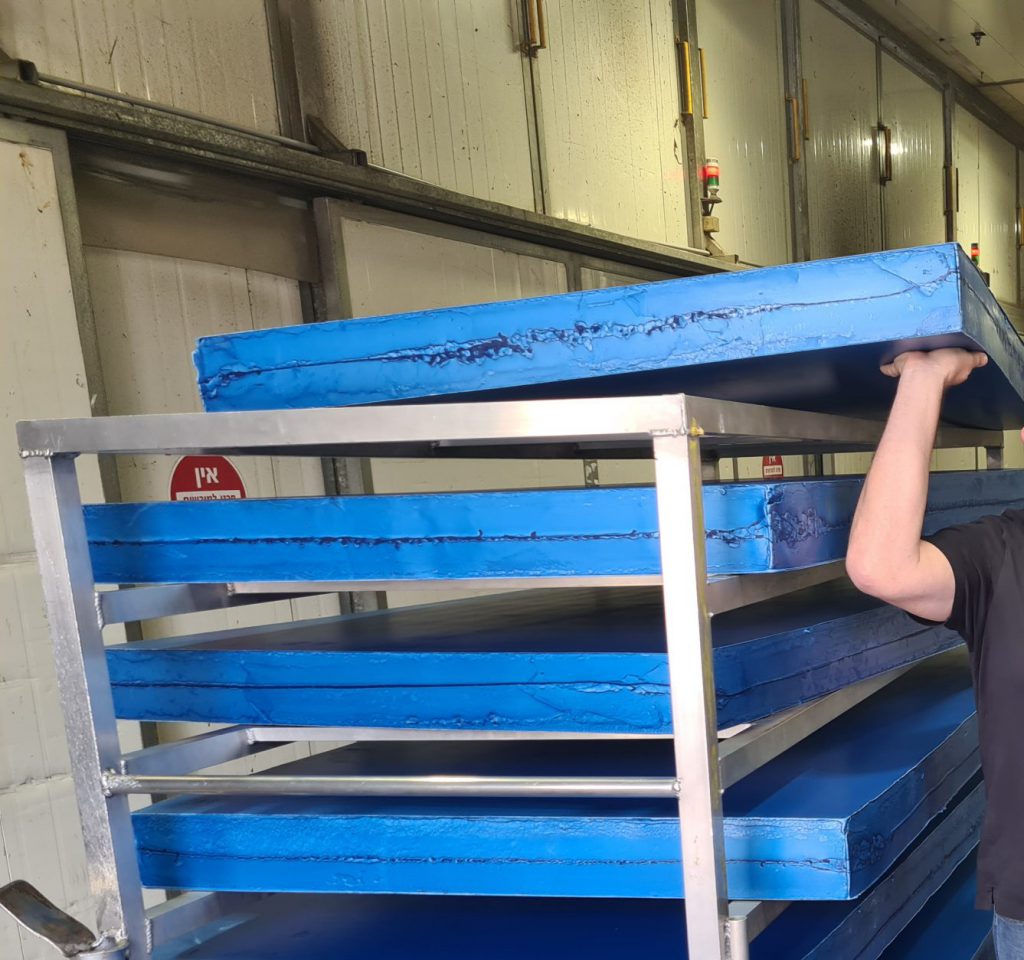

רעידות ממכונות: לוחות אקוסטיים של פלציב משמשים ״במה צפה״ שמנתקת בין מזגנים, משאבות ומכונות אחרות לבין הרצפה ושאר חלקי המבנה.
תקנים ואישורים: תו ירוק לאקוסטיקל ECO; תעודת בדיקה של מכון התקנים למוליכות תרמית (GA25); הצהרת יצרן לאחריות למוצר; הצהרת יצרן על 20% חומר ממוחזר; ISO 14001 למפעל פלציב.
בידוד תרמי: המוליכות התרמית של יריעת אקוסטיקל ECO בצפיפות GA25 היא λ = 0.0352 W/m·K. לפי הצורך אפשר ליישם יריעות עבות יותר לבידוד הרצפה — למשל ברצפה מעל חלל לא מחומם או מעל חלל פתוח — ויישום נכון יכול לפתור ״גשרים תרמיים״ ברצפות, ביציאה למרפסות זיז ובמקרים נוספים.
דרישות אקוסטיות: בבנייני מגורים יש לעמוד בדרישות ת״י 1004 חלק 1 למעבר קול הולם וקול נישא. ברצפות בין קומות נדרש בידוד של לפחות 48 dB לקול נישא ולכל היותר 62 dB לקול הולם. היועץ האקוסטי מאפיין את סוג החומר, הצפיפות והעובי לפי מאפייני המבנה ושיטת הריצוף.

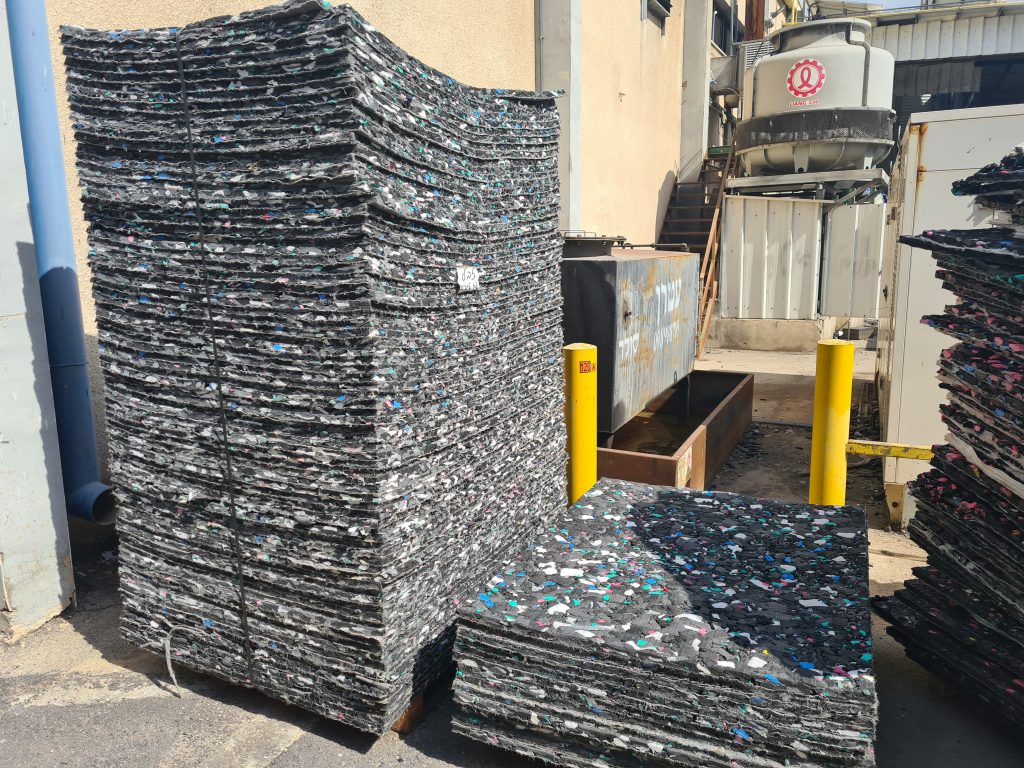

תכולת חומר ממוחזר: כל מוצרי פלציב כוללים לפחות 20% חומרים ממוחזרים, ותקן הבנייה הירוקה מעניק ניקוד על שימוש בחומרים ממקור ממוחזר.

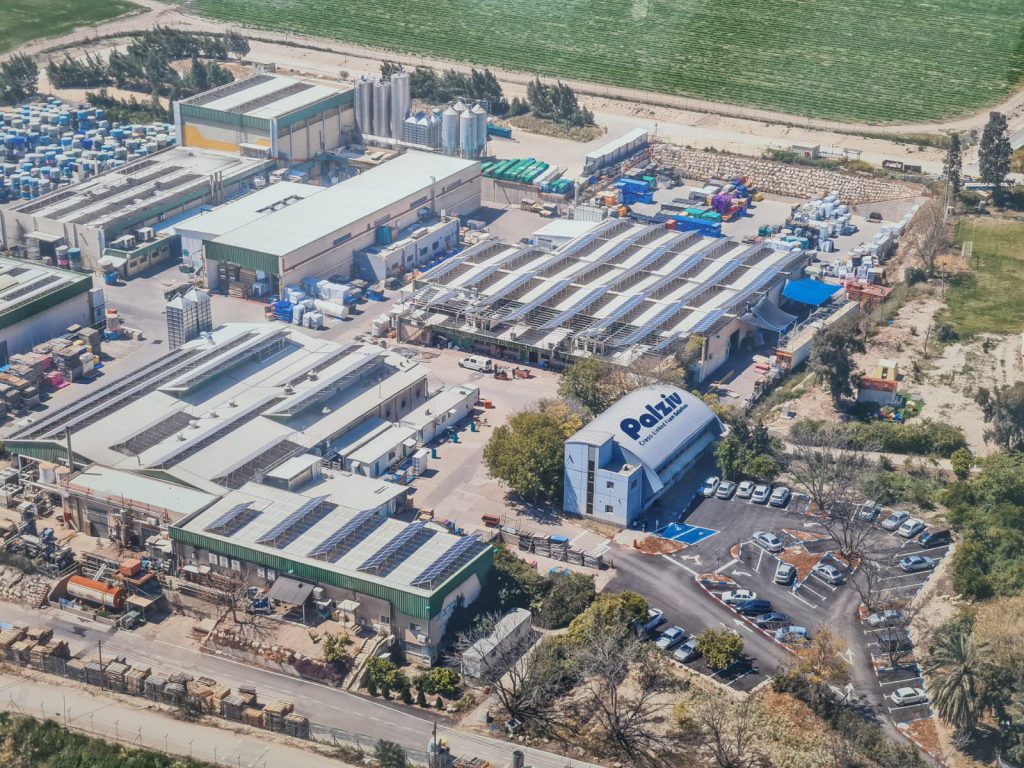

ISO 14001: למפעל פלציב אישור לניהול סביבתי, ולפי הסקירה אין מפעלים רבים בישראל שמחזיקים בו. כדי לקבל ניקוד כ״מקור אחראי״ בת״י 5281 נדרש אישור משלים (ניהול חברתי או אנרגטי), ובזמן כתיבת הסקירה המפעל עבד על הצגת אישור מתאים.
פוטנציאל הניקוד בטבלה חושב לפי ת״י 5281 חלק 2 (דרישות לבנייני מגורים).
התקן לבנייה ירוקה הוא תקן למבנה (פרויקט שלם) ולא למוצר ספציפי. הניקוד מציין את אפשרויות צבירת הניקוד במבנה כתוצאה מיישום המוצר, והניקוד הסופי ייקבע רק על ידי מכון ההתעדה.
פרויקט העושה שימוש במוצר יכול לזכות בניקוד בנייה ירוקה במסגרת ת"י 5281. הטבלה מציגה את פוטנציאל הניקוד על סמך המידע שהועבר לידינו.
| סעיף | מהות | ניקוד פוטנציאלי | נספחים | הערות |
|---|---|---|---|---|
| 1.1.4 בידוד תרמי | חלק משכבות הבידוד התרמי ומענה לגשרי קור | תרומה לניקוד הכולל בסעיף בפרויקט | תעודת בדיקה למוליכות תרמית — מכון התקנים | סיוע במענה לבידוד תרמי ולגשרי קור |
| 4.1 חומרים ומוצרים שפגיעתם בסביבה פחותה | ״תו ירוק״ למוצר אקוסטיקל | 1/15 מוצרים המעניקים יחד 3 נק׳ | תו ירוק — אקוסטיקל | |
| 4.2 חומרים ממוחזרים (20%) | המוצר מכיל לפחות 20% חומר ממוחזר | 1/4 מוצרים המעניקים יחד 1.5 נק׳ | תו ירוק לאקוסטיקל + הצהרת יצרן | בתו הירוק לחומר בידוד מפוליאתילן חובה לשלב לפחות 20% חומר ממוחזר |
| 4.3 חומרים ומוצרים מקומיים | 1/15 מוצרים המעניקים יחד 1 נק׳ | אישור מיוצר בישראל | ||
| 5.8 איכות אקוסטית — מעבר רעש | סיוע בעמידה בדרישה לבידוד אקוסטי | 0.5 נק׳ | ||
| 5.8 תקן פנים — איכות אקוסטית, מעבר רעש | אפשרות לשיפור מעל הדרישה בתקן | תלוי מפרט וביצוע |
| חומר | פוליאתילן מוקצף, מצולב, בעל תאים סגורים |
|---|---|
| מוליכות תרמית λ (אקוסטיקל ECO, צפיפות GA25) | 0.0352 W/m·K |
| נשיאת עומס (אקוסטיקל ECO) | לפחות 200 ק״ג למ״ר |
| רוחב גליל (אקוסטיקל ECO) | 150–200 ס״מ |
| עובי | כל עובי נדרש, לפי תכנון יועץ האקוסטיקה |
| תכולת חומר ממוחזר | לפחות 20% בכל מוצרי פלציב |
| התקנה | פריסה בחפיפה ועלייה בדפנות, בלי הדבקה; אפשרות ליריעות עם פס הדבקה |
המסמכים שהוצגו בערכת המידע ונבדקו על ידי SID:

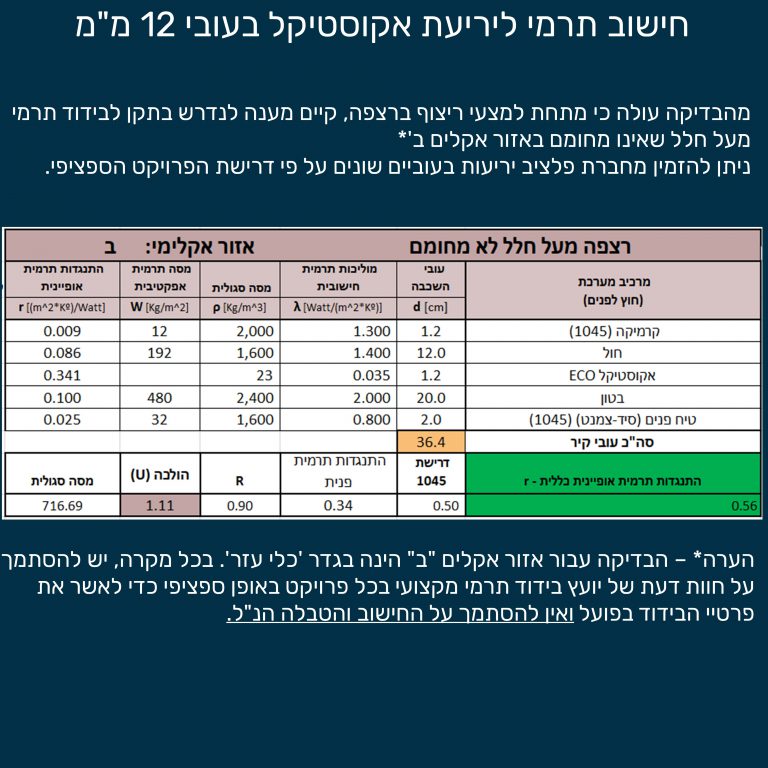

מהבדיקה עולה שיריעת אקוסטיקל בעובי 12 מ״מ מתחת למצעי הריצוף, ברצפה מעל חלל לא מחומם באזור אקלים ב׳, עונה על הנדרש בתקן לבידוד תרמי: התנגדות תרמית אופיינית כללית של 0.56, מול דרישה של 0.50 לפי ת״י 1045 (הולכה U = 1.11). אפשר להזמין מפלציב יריעות בעוביים שונים לפי דרישת הפרויקט.
החישוב הוא ״כלי עזר״ בלבד. בכל מקרה יש להסתמך על חוות דעת של יועץ בידוד תרמי מקצועי בכל פרויקט, ואין להסתמך על החישוב והטבלה.
| רכיב (מבחוץ פנימה) | עובי [ס״מ] | מוליכות תרמית λ | התנגדות תרמית r |
|---|---|---|---|
| קרמיקה (1045) | 1.2 | 1.300 | 0.009 |
| חול | 12.0 | 1.400 | 0.086 |
| אקוסטיקל ECO | 1.2 | 0.035 | 0.341 |
| בטון | 20.0 | 2.000 | 0.100 |
| טיח פנים סיד־צמנט (1045) | 2.0 | 0.800 | 0.025 |
| סה״כ | 36.4 | 0.56 (דרישה: 0.50) |
